Installation du commutateur
Étape 2
Recherchez les marquages d'envoi (TX) et de réception (RX) permettant d'identifier la partie supérieure
du module SFP.
Remarque
Alignez le module SFP devant l'ouverture du logement.
Étape 3
Insérez le module SFP dans le logement jusqu'à ce que vous sentiez que le connecteur du module
Étape 4
s'enclenche à l'arrière du logement.

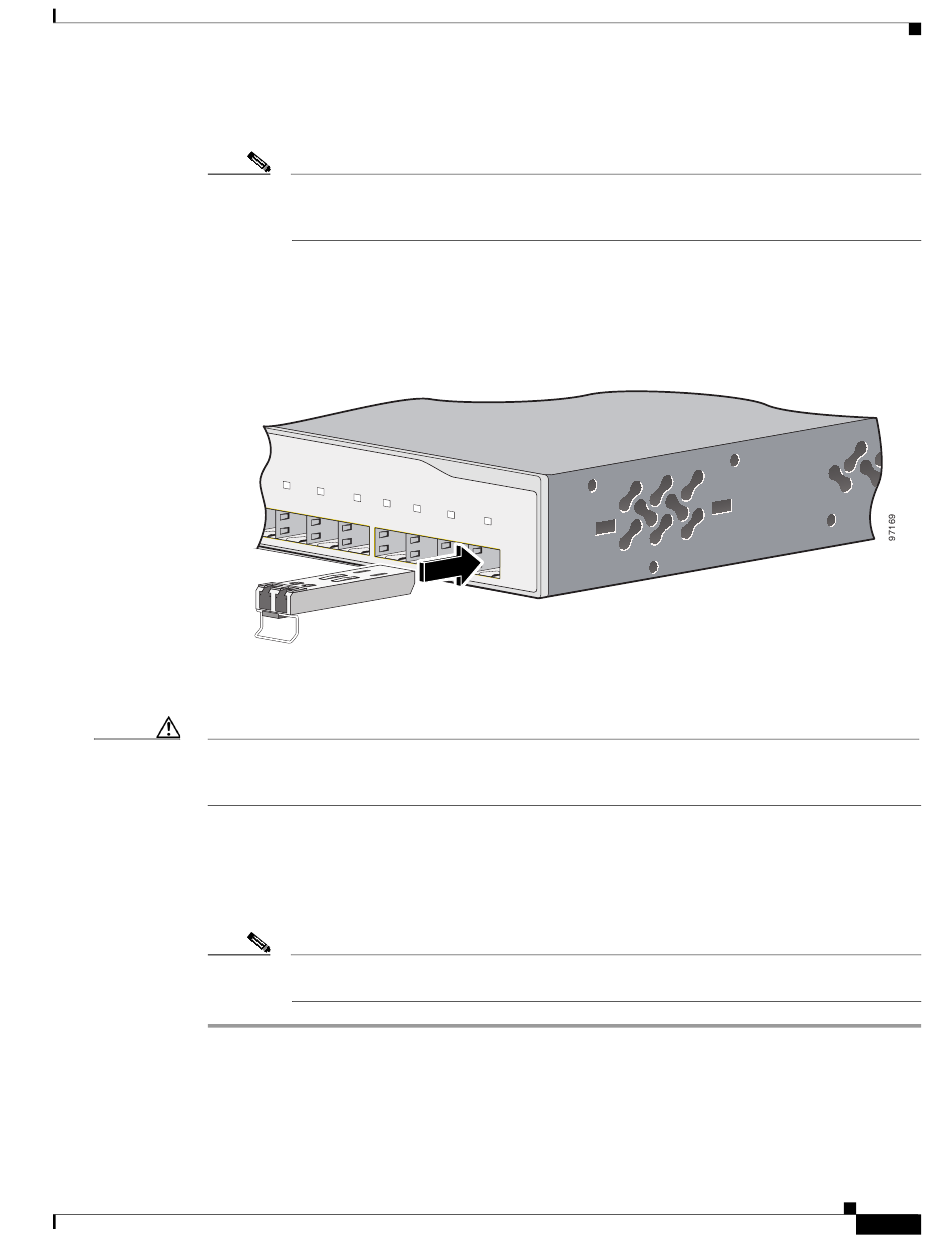

Figure 2-48
13 X
14 X
Pour les modules SFP à fibre optique, retirez les bouchons anti-poussière des ports optiques, puis
Étape 5
conservez-les pour toute utilisation ultérieure.
Avertissement
Ne retirez pas les bouchons anti-poussière du port de module SFP à fibre optique ni les protections en
caoutchouc du câble à fibre optique avant d'être prêt à connecter le câble. Les bouchons et les protections
protègent les ports de module SFP et les câbles de toute contamination ainsi que de la lumière ambiante.
Insérez le connecteur de câble dans le module SFP :
Étape 6
Pour les modules SFP à fibre optique, insérez le connecteur de câble MT-RJ ou LC dans le module
•
SFP.
Pour les modules SFP en cuivre, insérez le connecteur de câble RJ-45 dans le module SFP.
•
Remarque
OL-22725-01
Sur certains modules SFP, les marquages d'envoi et de réception (TX et RX) peuvent être
remplacés par des flèches montrant la direction de la connexion, envoi ou réception (TX ou
RX).
Installation d'un module SFP dans un logement de module SFP
1 3
5
6
7
8
9
10
Lorsque vous établissez la connexion à des modules SFP 1000BASE-T, veillez à utiliser un
câble torsadé 4 paires de catégorie 5 ou ultérieure.
C a ta ly s t
3 7 5 0
S E R IE S
11
12
Guide d'installation matérielle du commutateur Catalyst 3750
Installation et retrait des modules SFP
2-35
