Cisco Catalyst 3750- 24FS Guide D'installation page 129

Annexe C Connexion à une source de courant CC

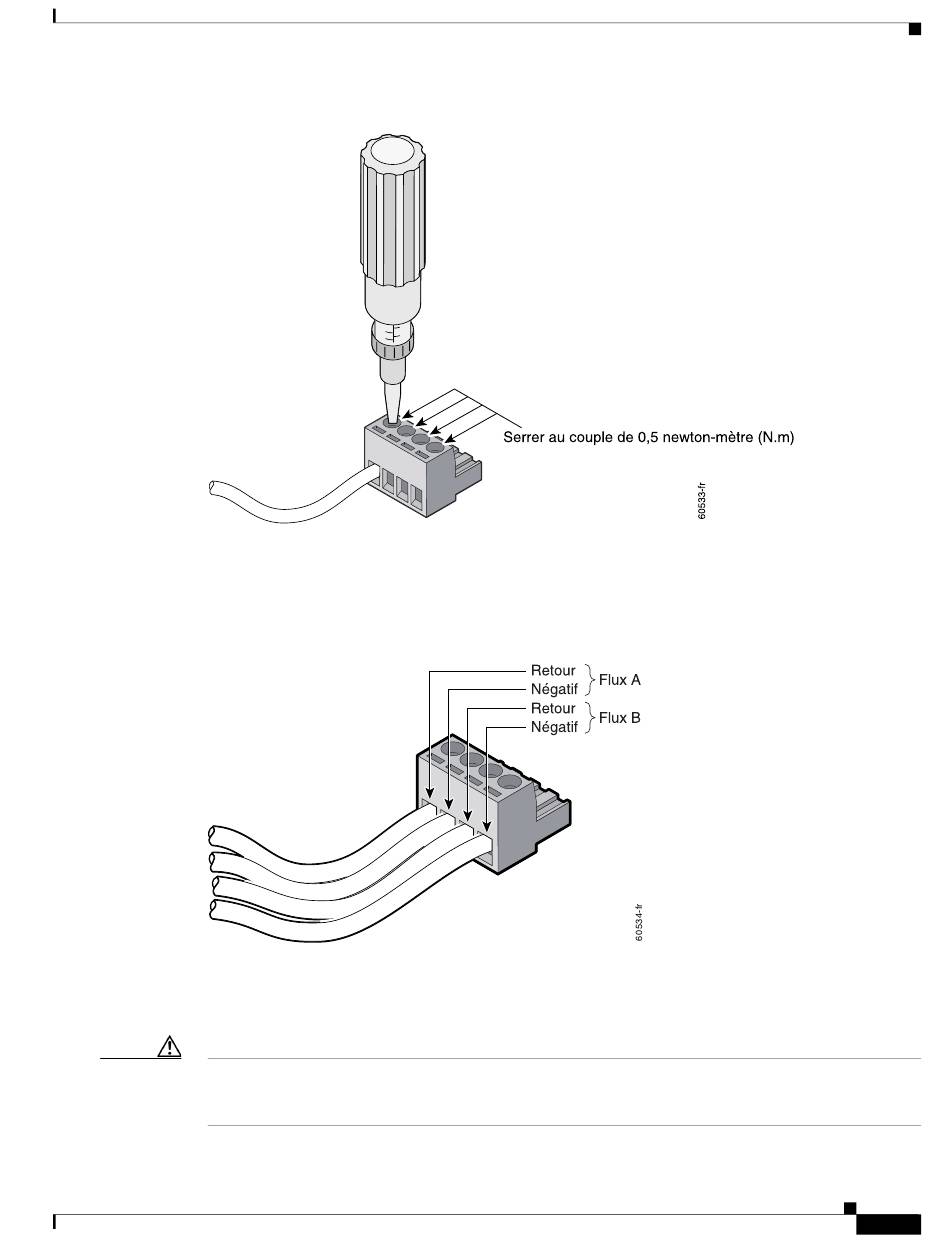

Figure C-8
Répétez les étapes 4 et 5 pour les trois autres câbles de source électrique DC-input. La
Étape 7
le câblage complet d'une fiche de bloc terminal.
Figure C-9
Étape 8 Insérez la fiche de bloc terminal dans son logement situé sur le panneau arrière du commutateur, comme
illustré dans la
Attachez les câbles provenant du bloc terminal pour qu'ils ne risquent pas d'être gênés par un contact
Avertissement
occasionnel. Vous pouvez par exemple utiliser des attaches autobloquantes pour attacher les câbles dans
le bâti.
OL-22725-01
Serrage au couple des vis imperdables du bloc terminal
Câblage complet de la fiche de bloc terminal
Figure C-10.
Guide d'installation matérielle du commutateur Catalyst 3750
Connexion à une source de courant CC
Figure C-9 illustre
C-7
