Annexe B
Spécifications des connecteurs et des câbles
Figure B-13
Brochages de câble simulateur de modem et d'adaptateur
Cette section décrit les brochages d'adaptateur.
Le
Tableau B-4
l'appareil de console.
Tableau B-4
Port de console
du commutateur
(DTE)
Signal
RTS
DTR
TxD
Terre
Terre
RxD
DSR
CTS
OL-22725-01

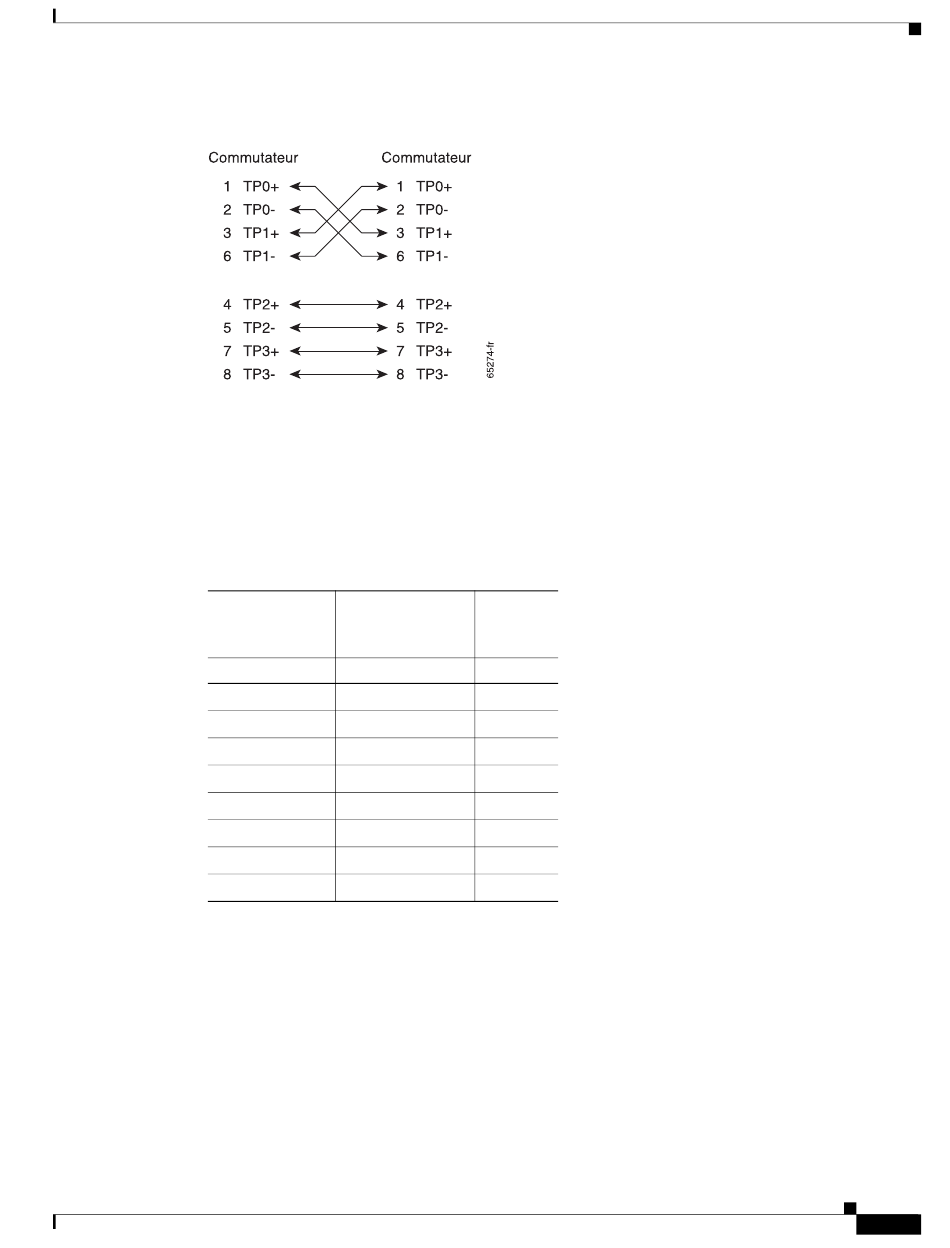

Schéma de principe de câble simulateur de modem à quatre paires torsadées pour les
ports de module SFP 10/100/1000 et 1000BASE-T
répertorie les brochages du port de console, du câble d'adaptateur RJ-45 à DB-9 et de
Signalisation du port de console à l'aide d'un adaptateur DB-9
Adaptateur de
Appareil
terminal
de
RJ-45 à DB-9
console
Broche DB-9
Signal
8
CTS
6
DSR
2
RxD
5
Terre
5
Terre
3
TxD
4
DTR
7
RTS
Spécifications des câbles et des adaptateurs
Guide d'installation matérielle du commutateur Catalyst 3750
B-9
