Installation et retrait de modules XENPAK (commutateur Catalyst 3750G-16TD)

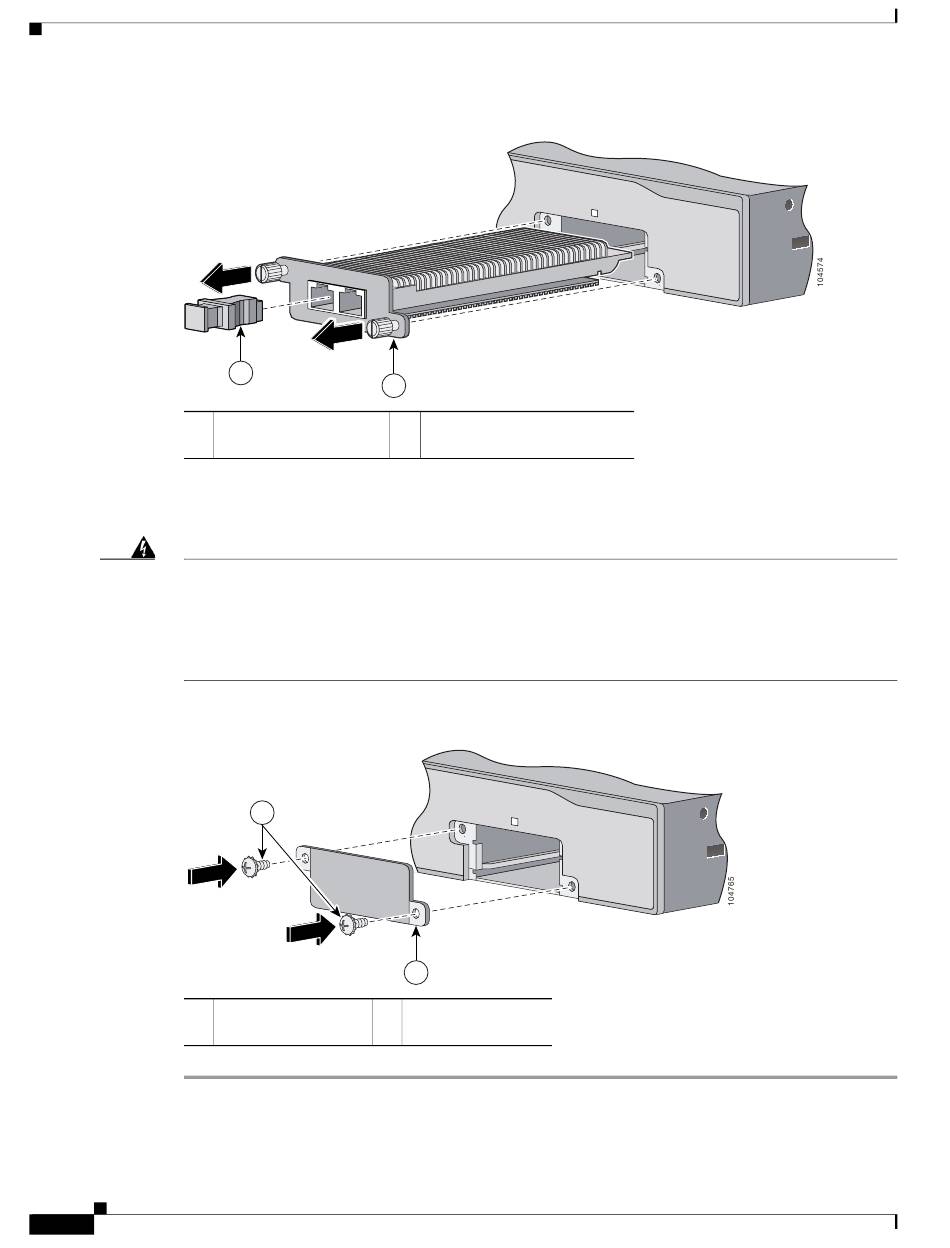

Figure 2-53
1 Bouchon anti-poussière
du trou optique
Utilisez les deux vis cruciformes Phillips pour fixer le cache du logement de module XENPAK sur la
Étape 6
façade du commutateur, comme illustré dans la
Attention Les plaques vierges (panneaux de remplissage) remplissent trois fonctions importantes : elles isolent
l'utilisateur de toute exposition aux tensions et courants dangereux présents à l'intérieur du châssis ;
elles aident à contenir les interférences électromagnétiques (EMI, ElectroMagnetic Interference) qui
pourraient perturber d'autres appareils ; enfin, elles dirigent le flux d'air de refroidissement dans le
châssis. Ne faites pas fonctionner le système tant que toutes les cartes et plaques ne sont pas en
place. Énoncé 156
Figure 2-54
1 Vis cruciforme
Phillips
Guide d'installation matérielle du commutateur Catalyst 3750
2-40
Retrait d'un module XENPAK
T X
R X
1
2
2
Repositionnement du cache du logement de module XENPAK
1
2
2 Cache du logement
de module
1
Vis d'installation imperdable
Figure 2-54.
