Section 6 - Relevés de courant et de profondeur
6.1 TruDepth™
Le récepteur RD7200 indique automatiquement la
profondeur des câbles, canalisations et sondes enterrés.
La mesure est correcte lorsque la lame du récepteur est
bien orientée et se trouve bien à l'aplomb du réseau ou
de la sonde.
Les
mesures
de
courant
simultanément si le récepteur est orienté correctement
(fonction indisponible en modes sonde ou de fréquence
passive).
Les relevés de profondeur et de courant s'affichent
automatiquement et simultanément. Si le récepteur n'est
pas correctement orienté, les deux relevés ne s'affichent
toutefois pas.
La plage de profondeur et la précision varient en fonction
de l'environnement , du type de réseau détecté (par ex.
câble, canalisation ou sonde), de sa profondeur et de
perturbation
externe
perturbations électromagnétiques.
AVERTISSEMENT !
profondeur est soumise à de nombreux facteurs et est
donnée à titre indicatif uniquement. N'utilisez jamais une
mesure de profondeur pour définir la profondeur
d'excavation mécanique. Suivez toujours les directives
locales en vigueur pour une excavation en toute sécurité.
La mesure de la profondeur s'effectue à l'axe de la
canalisation, du câble ou de la sonde. Les meilleures
mesures sont généralement faites à partir de signaux
« actifs » émis par un générateur plutôt que par des
sources passives.
Le récepteur RD7200 peut déterminer la profondeur d'un
câble lors de la localisation de certains signaux de
puissance passifs. Cependant, les signaux passifs sur
les réseaux sont moins adaptés à la mesure de
profondeur car la précision peut être compromise par
des interférences, par ex. dues à des signaux passifs
présents sur plusieurs réseaux.
AVERTISSEMENT ! N'effectuez aucune mesure de
profondeur à proximité de coudes ou raccordements en T.
Déplacez-vous à au moins 5 m (16 pi) du coude pour
obtenir une précision optimale.
TruDepth pour sondes ou
conducteurs enterrés
TruDepth et Boussole
Il est important de noter que le récepteur RD7200 affiche
uniquement la profondeur et le courant (pour les modes
applicables) lorsque le récepteur est correctement
© 2021 Radiodetection Ltd
s'affichent
également
tel
que
par
exemple
la précision des mesures de
orienté au-dessus de la canalisation, du câble ou de la
sonde cible. Afin de s'assurer de la bonne orientation du
récepteur, utilisez la fonction Boussole (Compass).
Lors de la localisation de lignes, assurez-vous que
l'affichage de la boussole se fait dans l'orientation
Nord/sud.
Lorsque vous détectez des sondes (cf. section 8.5),
assurez-vous que la boussole affiche la ligne sur la
position Est/Ouest.
les

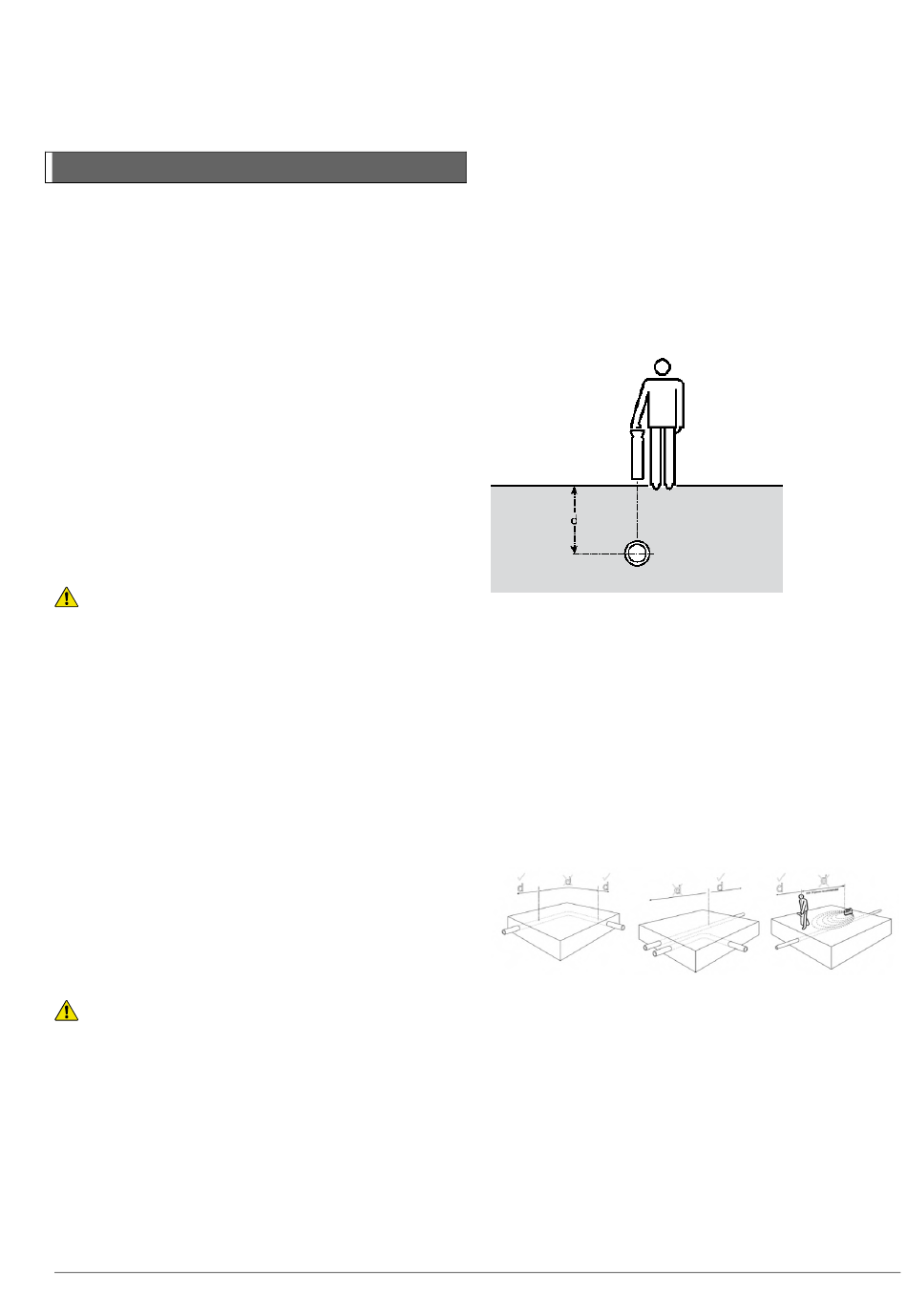

Figure 6.1 : Relevé de profondeur
Pour réduire au minimum les distorsions du signal,
n'appliquez pas le signal par induction. Si un
raccordement direct ou la pose d'une pince émettrice est
impossible, positionnez le générateur à 15 m (50 pi)
minimum du point de mesure de profondeur.
Les mesures de profondeur peuvent être imprécises en
cas d'interférence audible ou si une partie du signal du
générateur s'est couplée à une ligne à proximité.
Le fait de confirmer que la position crête coïncide avec
une position nulle indique que la position est appropriée
à l'estimation d'une profondeur.
Figures 6.2 : Relevés de profondeur
Repérez précisément le réseau cible avec le
récepteur
Vérifiez que le récepteur se trouve bien à l'aplomb
est que sa lame est bien à angle droit avec le réseau
détecté. Réglez le niveau de sensibilité pour amener
l'indication du bar graph à environ 50 %
Si le sol semble émettre un champ fort, éventuellement
à côté d'une station radio, vérifiez la profondeur en
maintenant le bas de l'antenne à 50 mm (2") au-dessus
du sol et soustrayez ce relevé à la profondeur indiquée.
29
