7.3 Raccordements à double
extrémité
Les conduites d'eau ou de gaz de gros diamètres sont
parfois munies de joints isolants entre les tronçons et
peuvent être difficiles à localiser avec un raccordement
à simple extrémité. C'est pourquoi, lorsque que vous
utilisez un retour à la terre avec raccordement à simple
extrémité, les signaux peuvent souvent semer la
confusion en revenant au générateur le long d'autres
lignes. Le problème parfois survient lorsque les signaux
de retour apparaissent plus forts que le signal circulant
sur le réseau cible, généralement parce ce dernier est
plus profonde que celui véhiculant le signal de retour, ou
que le réseau véhiculant le signal de retour est meilleur
conducteur que la ligne cible.
L'application d'un raccordement à double extrémité du
générateur est une technique utile pour tracer et
identifier de façon positive un réseau cible dans une
situation telle qu'un site industriel fortement encombré,
à condition qu'il y ait des points d'accès à chaque
extrémité.
Raccordement à double extrémité
Raccordez le générateur à un point d'accès sur le
réseau cible. La mise à la terre du générateur est reliée
© 2021 Radiodetection Ltd
par un long câble à un autre point d'accès plus loin sur
la ligne. Un circuit fermé est réalisé sans utiliser la terre
pour le retour du signal. Le câble de terre doit être
maintenu aussi loin que possible du tracé du réseau à
localiser.
Cette méthode d'application du signal du générateur est
parfaite pour l'identification positive d'un réseau cible.
Lorsqu'un raccordement a été effectué sur deux points
de la même ligne, le même niveau de courant doit être
détectable sur toute sa longueur. Le niveau de signal sur
l'écran du récepteur doit rester constant si la profondeur
de la ligne ne change pas.

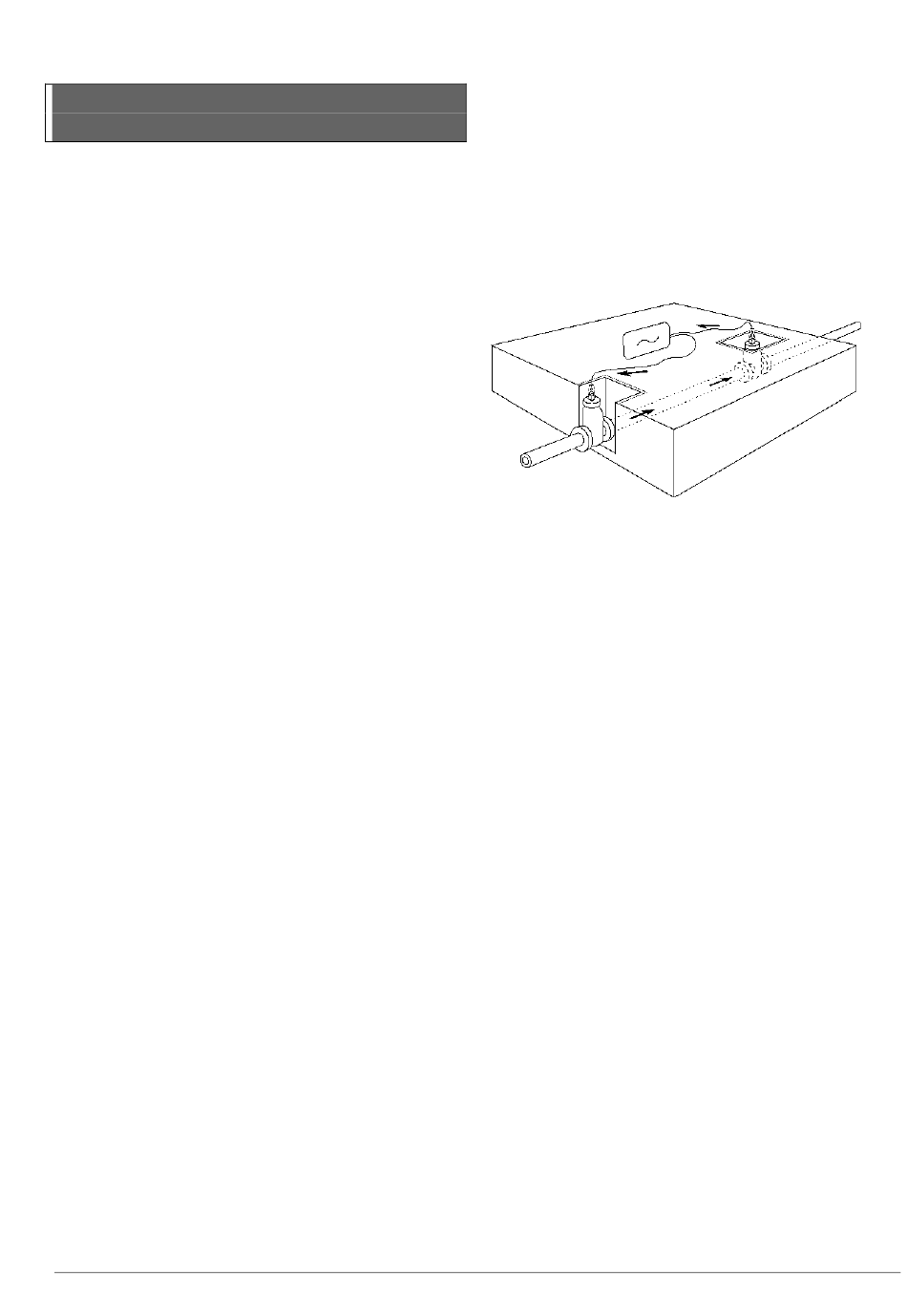

Figure 7.5 : Raccordements à double extrémité
35
