Section 9 - Utilisation des accessoires
9.1 À propos des accessoires
Le récepteur et le générateur sont compatibles avec un
large éventail d'accessoires.
Lorsqu'un accessoire est connecté, le récepteur ou le
générateur le reconnaît et active le mode approprié pour
cet accessoire. Par exemple, la connexion d'un arceau
au récepteur RD7200 le fait basculer automatiquement
en mode Recherche de défaut et limite le nombre de
fréquences accessibles à celles compatibles avec
l'arceau. L'écran LCD affichera également une icône de
l'accessoire et masquera les icônes non essentielles de
l'écran.
Radiodetection fournit une documentation, disponible
sur le site internet www.radiodetection.com, pour
l'ensemble des accessoires utilisables avec des photos
et des informations détaillés
Pour une liste exhaustive des accessoires pris en
charge et disponibles à l'achat, veuillez vous référer à
l'annexe
9.2 Casques
Radiodetection fournit un casque en option pour le
récepteur RD7200. Le casque se compose d'un serre-
tête réglable pour garantir un ajustement parfait adapté
à une utilisation sur le terrain. Le casque est également
doté d'un réglage du volume sonore sur les deux
écouteurs ; gauche et droit.
Connectez la prise jack 3,5 mm du casque à la prise
casque du récepteur, située juste à côté du panneau
accessoires.
AVERTISSEMENT ! Avant de mettre le casque,
baissez le volume sonore du récepteur afin de prévenir tout
risque de lésion auditive.
AVERTISSEMENT ! Le port du casque peut diminuer
l'attention face aux dangers sur le terrain tels que la
circulation routière ou d'autres engins de chantier. Restez
vigilant !
9.3 Pinces réceptrices
(récepteur)
Une pince réceptrice sert à localiser et repérer de façon
positive un câble lorsque plusieurs câbles cheminent à
proximité les uns des autres.
Un câble cible peut être repéré dans une chambre de
tirage, sur un chemin de câble ou un autre point d'accès
en raccordant une pince au récepteur et en sondant
chaque câble séparément. La force de signal affichée à
l'écran du récepteur doit être notée pour chaque câble.
© 2021 Radiodetection Ltd
Quand utiliser des pinces
Les pinces peuvent être utilisées lorsque :
Plusieurs câbles ou canalisations passent à
proximité immédiate les uns des autres.
Un câble ou une canalisation est accessible au
niveau d'un regard d'inspection ou d'une chambre
de tirage.
Raccordement d'une pince
1
Branchez le connecteur de la pince dans la prise
accessoire située sur la partie avant du récepteur
RD7200.
2
Placez la pince autour de la conduite ou du câble et
allumez le récepteur.
3
Choisissez une fréquence identique à celle du
générateur.
4
Placez la pince autour de chaque câble tour à tour
et relevez la réponse sur le bar graph. Comparez le
niveau de réponse de chaque câble. Le câble avec
la réponse la plus élevée sera le câble sur lequel le
signal du générateur a été appliqué.

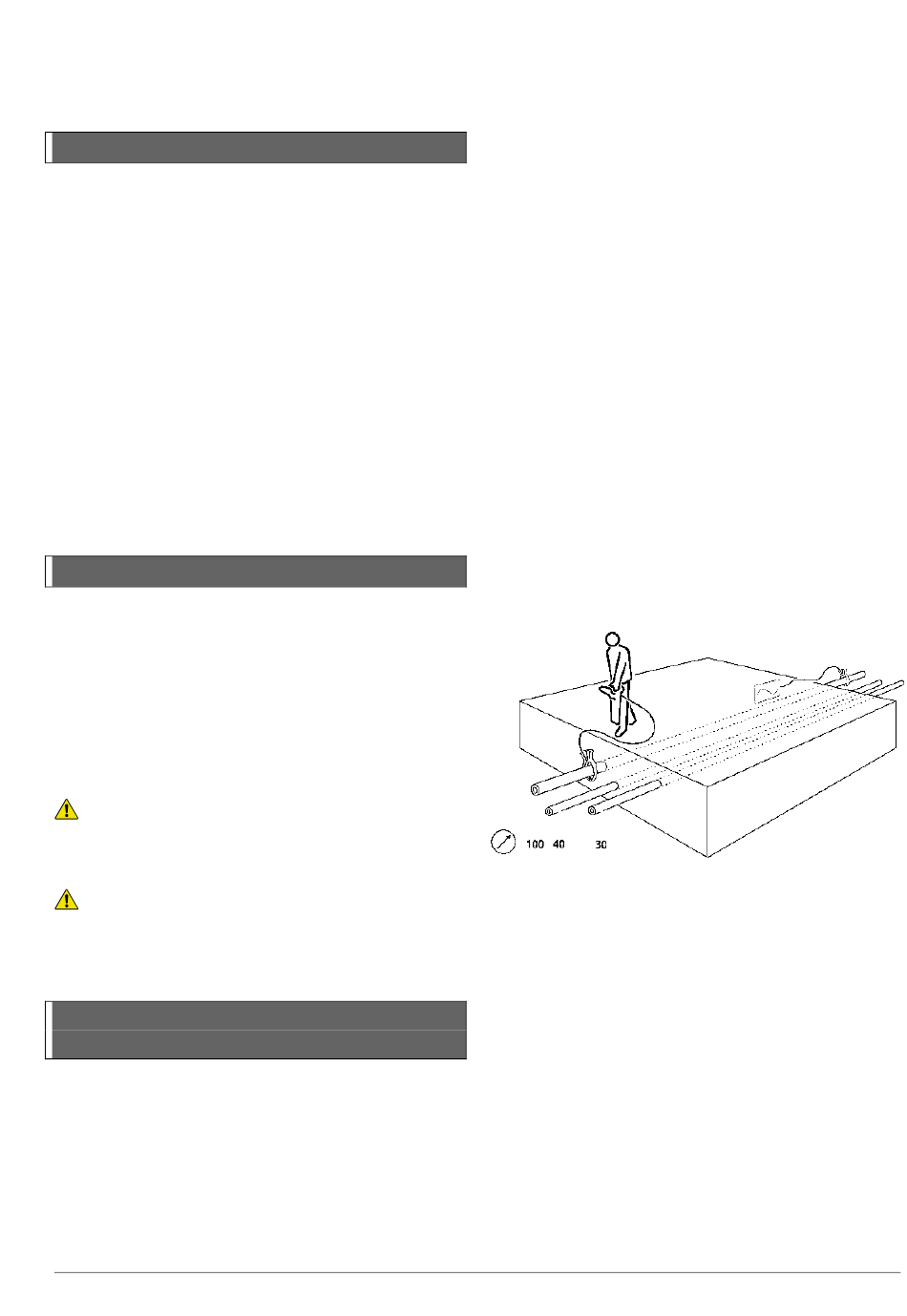

Figure 9.1 : Raccordement de la pince
Pour s'assurer que le câble cible a été correctement
repéré, inversez les positions du générateur et du
récepteur et vérifiez que la réponse la plus élevée est
toujours reçue par le câble cible dans cette nouvelle
configuration.
Gamme de pince réceptrice
Pinces standard
La pince se branche dans la prise accessoire du
récepteur et sert au repérage de câbles accessibles
dans une nappe. La pince standard est adaptée aux
câbles jusqu'à 130 mm (5¼") de diamètre.
39
