Induction
Dans ce mode de fonctionnement, le générateur est
placé sur le sol au-dessus ou à proximité de la zone de
détection . Si aucun câble de raccordement direct ou
pince émettrice n'est pas raccordé au générateur, il
passera automatiquement en mode induction. Dans ce
mode, seules les fréquences applicables au mode
induction sont accessibles en appuyant sur la touche
.
Une fois activé, le générateur émet le signal sans
aucune distinction sur tous les conducteurs enterrés à
proximité.
Veuillez noter que l'induction se fait également autour
du générateur. Il est recommandé de maintenir une
distance d'au moins 10 m / 30' entre le générateur et le
récepteur – il est possible que cette distance doive être
augmentée, en particulier lors de relevés de mesures de
profondeur.
Pince émettrice
Une pince émettrice en option peut être raccordée au
générateur et positionnée autour d'un câble ou d'une
conduite afin d'y injecter un signal de détection. Cette
méthode d'application du signal du générateur est
particulièrement utile sur les câbles isolés sous tension
et
supprime
la
contrainte
l'alimentation du câble. Les pinces sont disponibles
jusqu'à 8,5" / 215 mm de diamètre.
AVERTISSEMENT ! Ne positionnez pas de pinces
autour de conducteurs sous tension non isolés
AVERTISSEMENT ! Avant de positionner ou de retirer
la pince autour d'un câble électrique, assurez-vous à tout
moment que la pince est raccordée au générateur.
5.2 Choix de fréquence pour la
détection active
Le choix de la fréquence du signal est un facteur
important pour la localisation et l'identification efficaces
des conduites enterrées, et aucune fréquence unique ne
couvre toutes les situations. Pour les instruments
simples devant être utilisés par du personnel peu
compétent au plan technique, il est nécessaire de faire
un compromis et de choisir une seule fréquence
suffisamment haute pour obtenir de bons résultats en
mode induction mais pas si haute qu'elle puisse
s'accoupler
trop
facilement
indésirables. Des signaux actifs entre 8 kHz et 33 kHz
sont généralement utilisés pour ces applications. Pour
les équipements plus complets destinés à la résolution
des problèmes par des techniciens techniquement
compétents,
différentes
fournies. Des exemples et motifs d'utilisation typiques
sont illustrés ci-dessous.
512Hz
© 2021 Radiodetection Ltd
de
déconnexion
avec
les
conduites
fréquences
peuvent

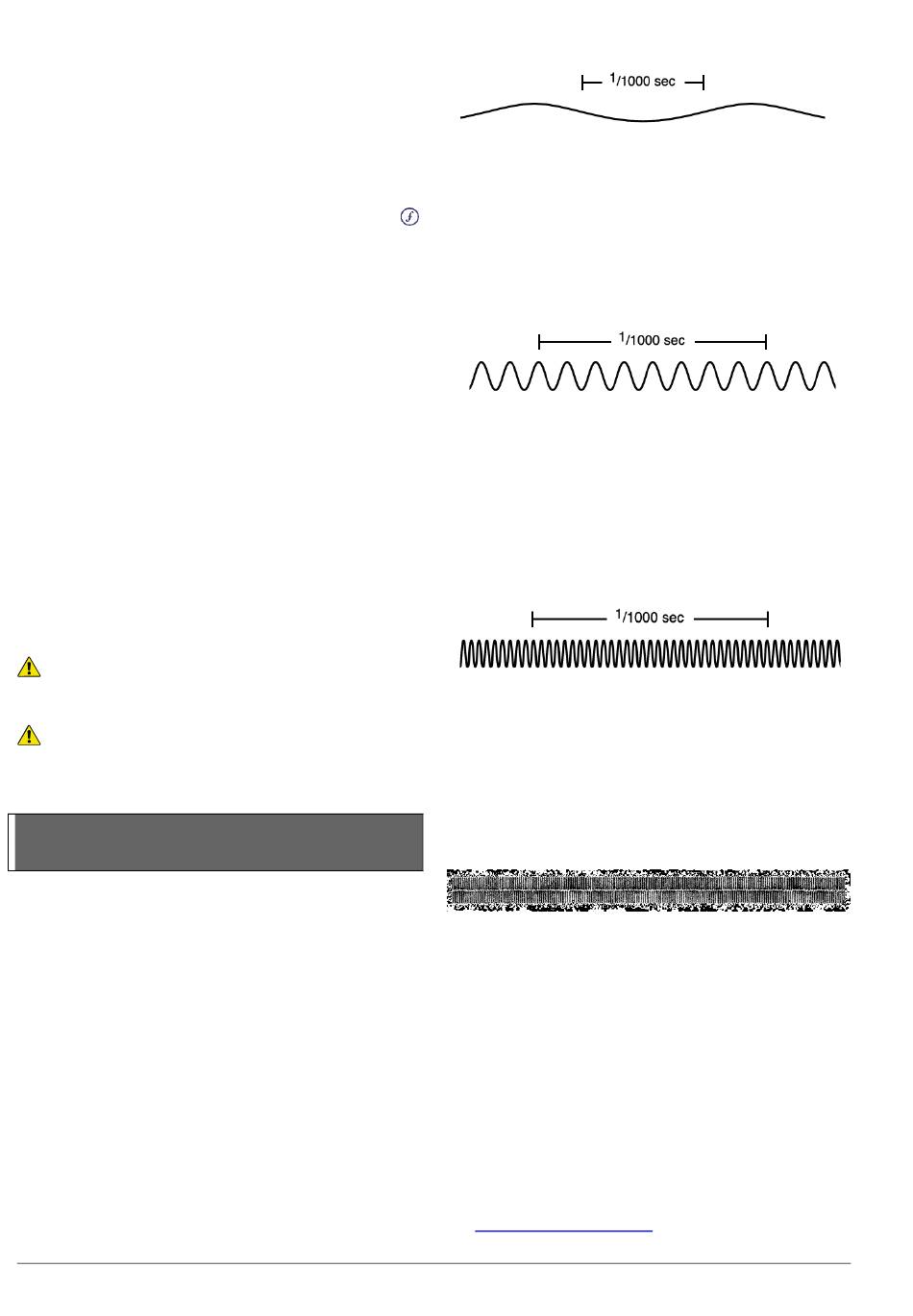

Figure 5.2 Signal actif 512Hz
Cette basse fréquence est particulièrement utile pour le
traçage et l'identification des lignes sur de longues
distances. Elle ne s'accouple pas facilement aux lignes
indésirables mais elle est trop basse pour l'induction et
tombe dans la bande d'interférence harmonique des
fréquences électriques.
8kHz
Figure 5.3 Signal actif 8kHz
Cette moyenne fréquence est le signal polyvalent le plus
utile, elle est suffisamment haute pour l'induction en
dehors de la bande d'interférence électrique, et
s'accouple de manière limitée aux lignes indésirables,
mais elle peut ne pas être suffisamment haute pour
imposer un signal fort sur les lignes de petit diamètre
telles que les câbles de télécommunication.
33 kHz
de
Figure 5.4 Signal actif 33kHz
Cette fréquence plus haute est facilement appliquée par
induction à la plupart des lignes. Elle est donc très utile
pour la recherche initiale. Elle se propage sur les lignes
de petit diamètre mais elle s'accouple plus facilement
aux lignes indésirables et perd sa force sur des
distances plus courtes que les fréquences plus basses.
100 kHz et plus
Figure 5.5 Signal actif 100 kHz
Cette plage de très haute fréquence traite les cas
difficiles - induction sur des lignes de petit diamètre en
sol sablonneux et sec, et courtes longueurs de câble.
Elle est très facile à appliquer par induction mais elle
s'accouple très facilement aux lignes indésirables et ne
se propage pas loin.
Sélection de fréquences
Il est important de sélectionner la fréquence exacte ou
être
appropriée à votre application spécifique. Pour plus
d'informations, référez-vous à « The theory of buried
cable and pipe location » téléchargeable gratuitement
sur
www.radiodetection.com
