Fixez le récepteur à l'arceau par le crochet de fixation.
(Si le récepteur est à part, assurez-vous qu'il soit aligné
avec l'arceau et orienté vers la pointe verte.) La flèche
de direction du défaut ne doit pas pointer en direction du
le piquet de terre. Dans le cas contraire, assurez-vous
du bon raccordement du générateur (connecteur rouge
au câble et noir au piquet de terre).
Notez le relevé dB et conservez-le pour référence. En
cas
de
défaut
sur
approximativement la même valeur dB que celle du
relevé de référence.
REMARQUE : pour établir à quel intervalle effectuer les
relevés sur le câble ou la canalisation, éloignez-vous du
piquet de terre et effectuez d'autres relevés jusqu'à ce
que la flèche ait des difficultés à se verrouiller et que le
relevé dB soit faible. Mesurez désormais la distance
entre le récepteur et le piquet de terre. Cette distance
est celle que vous pouvez utiliser en toute sécurité entre
les relevés sur le câble ou la conduite pour vous assurer
que vous ne manquez pas le défaut.
8.3 Comment trouver un défaut
À partir du générateur, marchez le long du tracé du câble
ou de la canalisation en enfonçant les pointes de
l'arceau dans le sol, la pointe verte orientée à l'opposé
du générateur. En l'absence de défaut, le relevé dB sera
faible et la flèche de direction clignotera d'avant en
arrière.
REMARQUE :
les
flèches
également indiquer que vous êtes trop loin du défaut ou
du piquet de terre (ou les deux) pour que le récepteur se
verrouille.

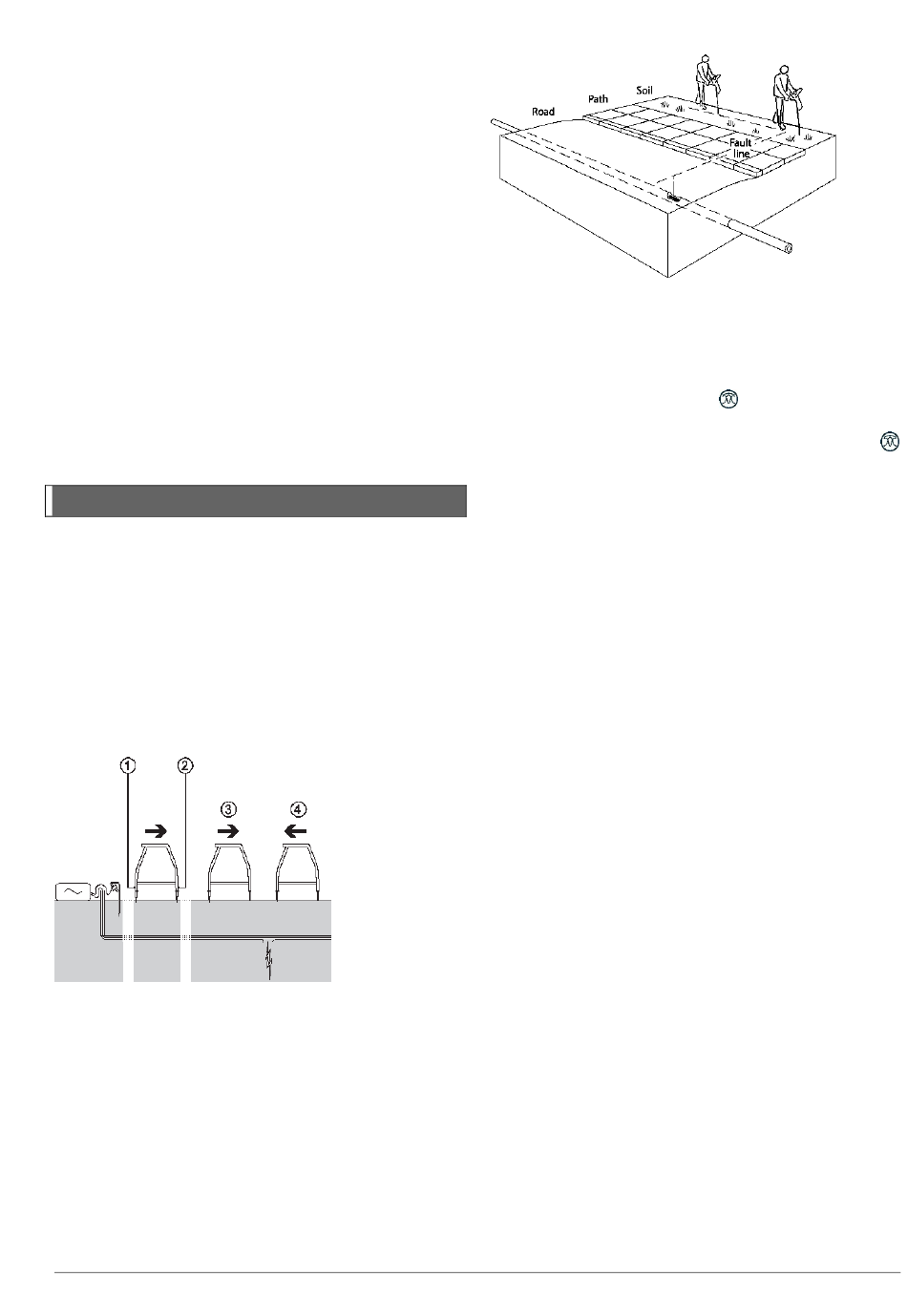

Figure 8.1 : Recherche de défaut d'isolation de câble
Si vous essayez de détecter des défauts haute
résistance ou en cas de distance trop importante entre
les défauts, poursuivez la recherche et le récepteur se
verrouillera lorsque vous vous approcherez du défaut.
© 2021 Radiodetection Ltd
le
câble,
la
valeur
clignotantes
peuvent
sera
Figure 8.2 : Localisation de défauts avec le récepteur et l'arceau.
Effectuez des relevés aux intervalles de mesure
déterminés par le relevé de référence. Pour localiser la
canalisation ou le câble tout en utilisant le signal de
recherche de défaut pendant la recherche du défaut,
appuyez une fois sur la touche
bascule en mode de localisation Crête. Pour utiliser
d'autres modes d'antenne, appuyez sur la touche
pour parcourir les modes de réception disponibles. Pour
revenir au mode de recherche de défaut, parcourir tous
les modes d'antenne disponibles jusqu'à ce que le
récepteur revienne au mode recherche de défaut.
Remarque : pendant que l'Arceau est raccordé au
récepteur, les mesures de profondeur et de courant ne
sont pas accessibles. Si des mesures de profondeur ou
de courant sont requises, déconnectez le câble de
l'arceau du récepteur.
À l'approche d'un défaut, la flèche de direction de la
recherche de défaut se verrouille sur le signal de défaut,
pointe vers l'avant et les relevés dB augmentent.
Lorsque le défaut est dépassé, la flèche pointe vers
l'arrière dans la direction du générateur. Effectuez les
relevés à intervalles de mesure plus petits pour
déterminer la position exacte du défaut.
Lorsque l'arceau se trouve directement au-dessus du
défaut, le relevé dB chute comme illustré ci-contre.
REMARQUE : les valeurs indiquées le sont à des fins
d'illustration uniquement et sont susceptibles de différer
de celles obtenues dans d'autres situations.
Pour repérer le défaut, faites pivoter l'arceau à 90° du
câble ou de la canalisation et recherchez le défaut
jusqu'à obtenir la position exacte. Lorsque la direction de
la flèche change, la ligne centrale de l'arceau se trouve
alors immédiatement au-dessus du défaut.
Marquez le sol pour indiquer la position du défaut.
Déterminez le relevé dB maximum face au défaut en
enfonçant l'arceau dans le sol à petits intervalles. Notez
le relevé dB. Si le relevé est approximativement le même
que le relevé de référence, vous pouvez supposer qu'il
n'y a qu'un seul défaut. Si le relevé est inférieur au relevé
de référence, continuez d'inspecter le câble à la
recherche d'autres défauts.
REMARQUE : si le câble ou la canalisation passe sous
une route, utilisez l'équipement normalement sur la
pour que le récepteur
37
