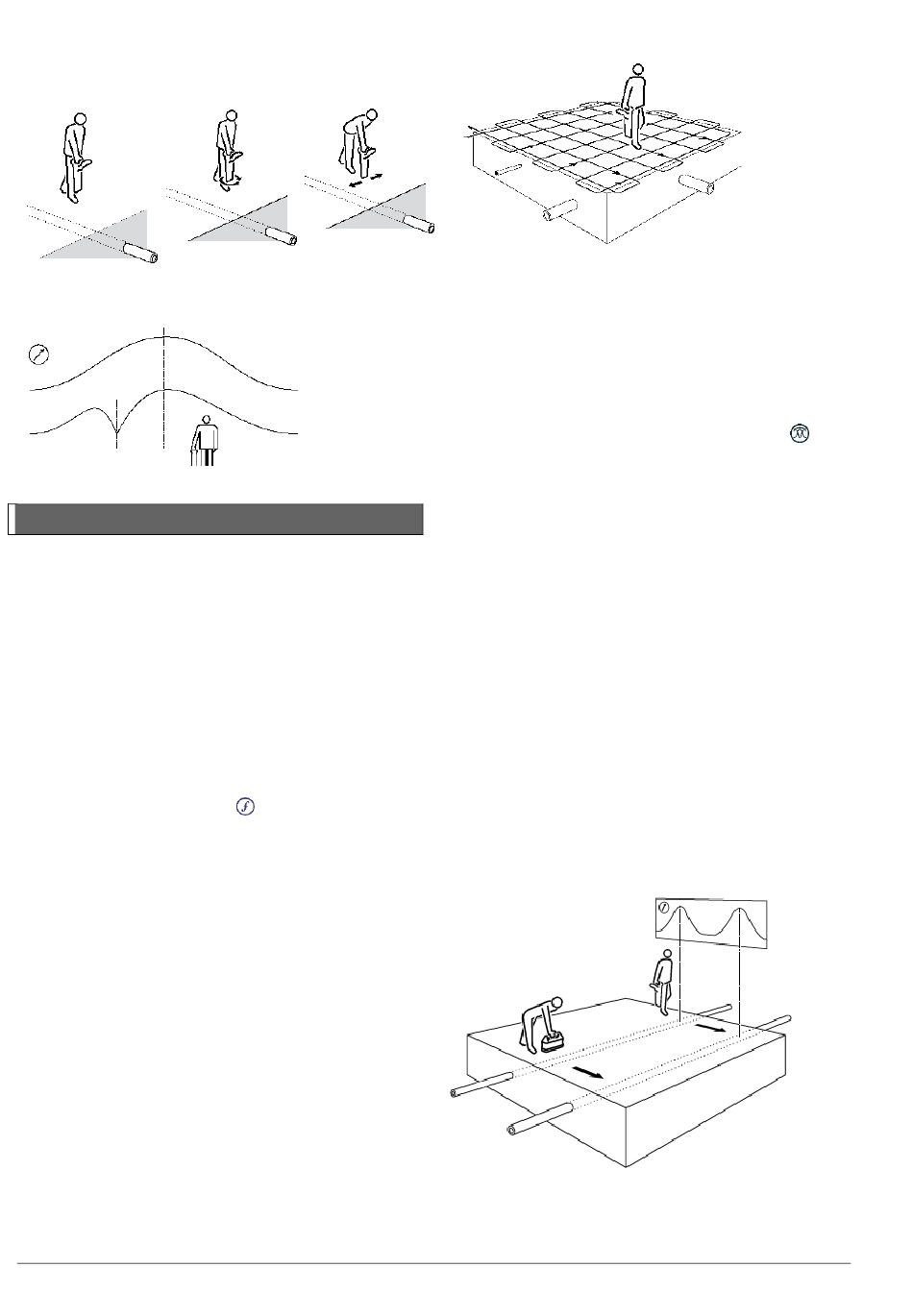

Figure 5.2 : Repérage d'un réseau
Figure 5.3 : Repérage avec les indicateurs de crête et nul
5.7 Balayage et recherche
Il existe de nombreuses techniques pour localiser des
réseaux non connus. L'utilisation de ces techniques est
particulièrement importante avant d'effectuer des
travaux de terrassement afin de s'assurer que des
réseaux enterrés ne seront pas endommagés.
Balayage passif
Un balayage passif sert à localiser les signaux Power,
Radio ou CPS éventuellement émis par des conducteurs
enterrés.
Pour effectuer un balayage passif :
1
Appuyez sur la touche
fréquence passive que vous souhaitez détecter.
Vous pouvez choisir parmi les fréquences passives
suivantes (en fonction du modèle) :
Électricité
Radio
CPS (système de protection cathodique)
2
Réglez la sensibilité au maximum ; diminuez la
sensibilité pour maintenir la réponse du bar graph
dans l'échelle lorsqu'il y a une réponse.
3
Quadrillez la zone de recherche à pas réguliers, et
maintenez le récepteur avec son lame alignée dans
la direction du déplacement et à angles droits des
réseaux à localiser.
© 2021 Radiodetection Ltd
pour sélectionner la
Figure 5.4 : Balayage passif
Arrêtez-vous lorsque le récepteur émet une réponse
indiquant la présence d'une ligne. Repérez la ligne et
marquez sa position. Tracez la ligne hors de la zone de
recherche. Reprenez la recherche quadrillée de la zone.
Dans certaines zones, il peut y avoir une quantité
confuse de signaux de puissance 50/60 Hz. Soulevez le
récepteur de 50 mm / 2" par rapport au sol, puis
poursuivez le balayage ou utilisez la touche
basculer du mode Puissance et utiliser les filtres Power
Filters pour différencier les différents réseaux.
Placez le récepteur en mode radio. Augmentez la
sensibilité au maximum et répétez la procédure de
recherche quadrillée ci-dessus. Repérez, marquez et
tracez les réseaux détectées.
Dans la plupart des zones, le mode radio détectera les
lignes qui n'émettent pas de signaux de puissance 50
Hz / 60 Hz. Toujours faire une recherche quadrillée en
mode Power et Radio.
Recherche par induction
Une procédure de recherche par induction est une
technique plus fiable pour localiser des réseaux
inconnus. Ce type de recherche requiert un générateur,
un récepteur et deux personnes. Ce type de recherche
est appelé « Balayage en binôme ». Avant de
commencer le balayage, définissez la zone de
recherche et la direction probable des lignes qui
traversent la zone. Assurez-vous que le générateur est
activé en mode Induction.
Figure 5.5 : Recherche par induction
La première personne utilise le générateur et la
seconde, le récepteur. Le générateur envoie un signal
pour
26
