50 pieds / 15 m pour localiser des conduites à des
profondeurs importantes.
Consultez le catalogue des accessoires pour une
localisation
précise
www.radiodetection.com
l'ensemble
des
sondes
caractéristiques techniques.
Vérifiez que la sonde dispose d'une plage suffisante
pour l'application prévue et que ses dimensions sont
suffisamment réduites et sa robustesse adaptée à
l'application. Assurez-vous que la fréquence de la sonde
correspond à la fréquence du récepteur qui ne détectera
pas la sonde à moins que les fréquences soient
identiques. Sur les sondes est marquée la fréquence
d'émission. Assurez-vous que le moyen de poussée de
la sonde est disponible ainsi que les raccords et
couplages correspondants.
Préparation
Insérez une batterie neuve dans la sonde. Une batterie
neuve ou fraîchement chargée doit être utilisée au début
de chaque journée et de préférence au début de chaque
nouvelle utilisation de la sonde.
Avant d'insérer la sonde, vérifiez que la sonde et le
récepteur sont accordés sur la même fréquence et
fonctionnent correctement. Pour ce faire, placez la
sonde au sol à une distance du récepteur égale à la
profondeur de détection nominale de la sonde. Orientez
le récepteur vers la sonde , l'antenne alignée avec la
sonde (à l'inverse de l'utilisation du récepteur pour
localiser une ligne) et vérifiez que l'indication du bar
graph excède 50 % avec une sensibilité maximum.
Poussée d'une sonde
Les sondes sont dotées d'un filetage à une extrémité
pour les fixer sur des furets ou autres accessoires
permettant de les pousser dans la conduite ou le drain.
Les sondes peuvent être utilisées avec des flotteurs à
l'extrémité d'un câble d'attache pour utiliser l'eau
courante. Des flotteurs sont disponibles pour être fixés
sur la super sonde et la sonde pour égouts. Les sondes
peuvent être fixées sur des matériels d'hydrocurage ou
dispositifs similaires pour le nettoyage, l'entretien et
l'inspection de drains. Les sondes utilisées pour le
forage dirigé sont généralement logées dans la tête de
l'outil ou fixées derrière « la taupe » pour le forage non
dirigé.
Localisation et traçage d'une sonde
Insérez la sonde dans l'accès du drain ou de la
canalisation et localisez-la alors qu'elle est toujours
visible à l'entrée du drain ou de la canalisation.
Maintenez le récepteur à la verticale de la sonde, la lame
alignée avec la sonde. Réglez la sensibilité du détecteur
de sorte que le bar graph se situe entre 60 % et 80 %.
La sonde émet un signal depuis son axe avec une
réponse fantôme à chaque extrémité de la réponse
© 2021 Radiodetection Ltd
ou
notre
site
internet
pour une liste exhaustive de
assorties
de
maximum. Déplacez le récepteur légèrement derrière,
puis devant l'axe de la sonde pour repérer les signaux
fantômes. Le repérage des deux signaux fantômes
confirme de façon positive la localisation de la sonde.
Diminuez la sensibilité du récepteur pour annuler les
signaux fantômes tout en gardant une réponse de crête
leurs
claire directement au-dessus de la sonde. La sensibilité
de la sonde est désormais définie pour le traçage de la
canalisation ou du drain à moins que la profondeur entre
la sonde et le récepteur ne change.
Poussez la sonde de trois pas dans la canalisation ou le
drain et arrêtez. Placez le récepteur au-dessus de la
position supposée de la sonde. Ne changez pas le
niveau de sensibilité.

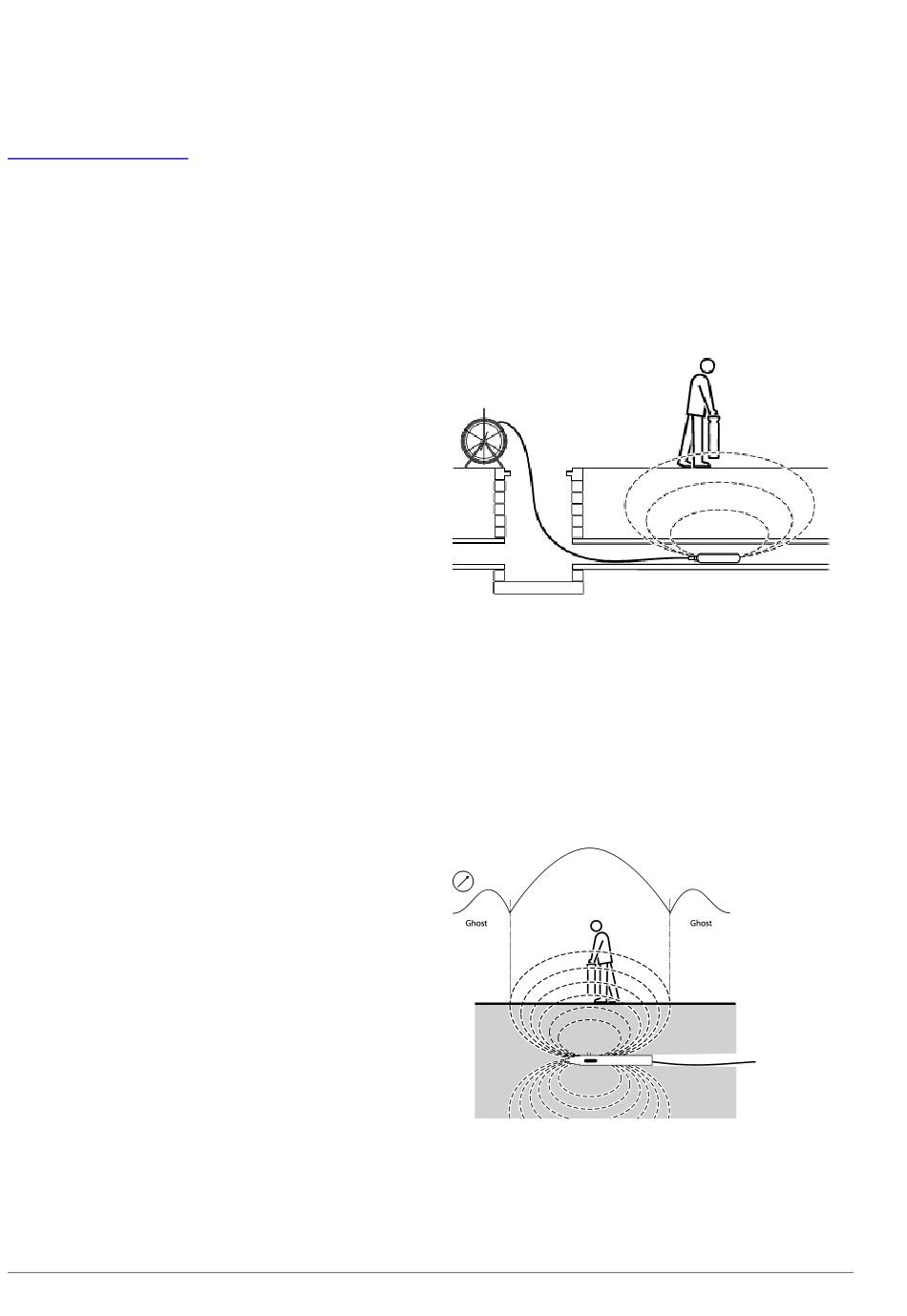

Figure 9.7 Déplacement de la sonde
Pour localiser une sonde :
1
Déplacez le récepteur d'avant en arrière et arrêtez
lorsque le bar graph indique une réponse maximum.
Vous pouvez utiliser la boussole de l'écran LCD
pour orienter la lame du récepteur dans la direction
de la sonde.
2
Pivotez le récepteur sur l'axe de la lame. Arrêtez
quand le bar graph indique une réponse maximum.
Figure 9.8 Localiser une sonde
3
Déplacez le récepteur latéralement d'un côté à
l'autre jusqu'à ce que le bar graph indique une
réponse maximum.
4
Répétez les opérations 1, 2 et 3 avec la lame à la
verticale et proche ou contre le sol. Le récepteur doit
42
