5.8 Annulation

Il est parfois possible que des réseaux soient masqués
par d'autres réseaux. Cela peut arriver lorsque plusieurs
réseaux sont proches ou lorsque des signaux plus forts
sont émis. Dans certaines applications et zones
denses, la technique dite « d'annulation » permet aux
opérateurs d'éliminer le signal d'induction directement
en dessous du générateur tout en induisant le signal du
générateur sur les autres réseaux proches qui n'ont pas
pu être détectés auparavant.

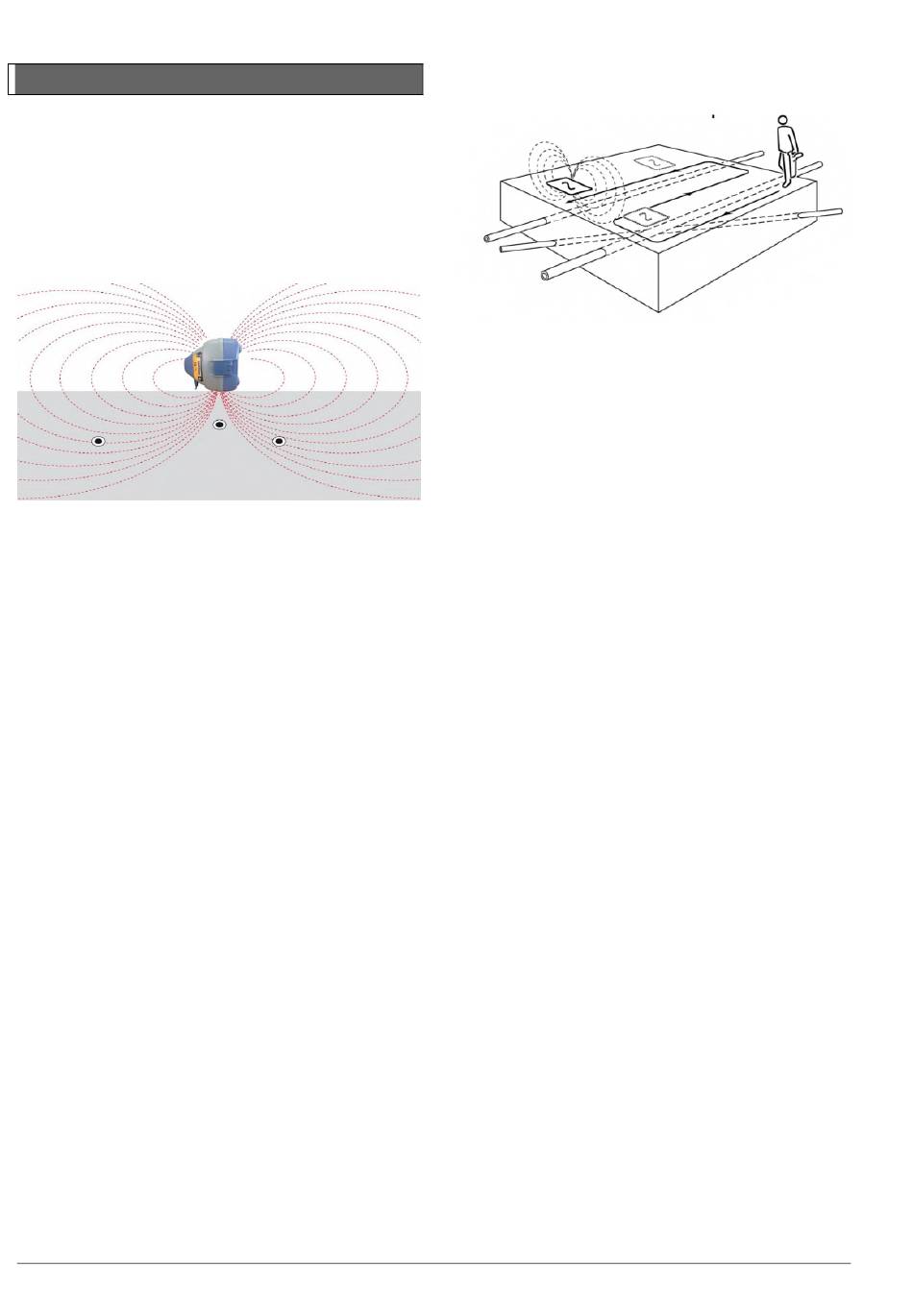

Figure 5.6 Effet d'annulation
Technique d'annulation à deux personnes :
1. Placez le générateur près des services que
vous souhaitez localiser (un balayage parallèle
peut être utilisé à cette fin) et utilisez le
récepteur à une distance d'environ 10 m/30' du
générateur pour identifier le signal le plus fort.
2. La sensibilité du récepteur est réglée pour que
la réponse du bargraphe soit d'environ 75 %.
3. Débloquez le bras de soutien latéral.
4. Quand le récepteur se trouve au centre du
signal, le second opérateur doit tenir le
générateur au niveau de la taille, le générateur
étant sur un côté – avec le bras de soutien
débloqué dirigé vers le bas.
5. Le générateur est alors déplacé latéralement
pour trouver le point « nul » entre deux signaux
détectables. Il faut alors abaisser le générateur
vers le sol en le maintenant dans le point
« nul ».
6. Au niveau du sol, nous recherchons dans
l'idéal un point « nul » d'une largeur maximale
de 50 mm/2" (il faudra peut-être ajuster la
sensibilité du récepteur pour y parvenir).
7. Avec le générateur laissé au sol dans le point
« nul ». Le récepteur est utilisé pour vérifier s'il
y a des signaux supplémentaires de chaque
côté du signal « annulé ».
8. Si le sol est accidenté, on peut faire pivoter le
générateur pour qu'il chevauche la ligne du
service, du moment que le bras de soutien
débloqué reste tourné vers le bas. (cette
manœuvre permet d'améliorer la stabilité de
l'appareil)
© 2021 Radiodetection Ltd
Technique d'annulation à une personne :
Figure 5.6 Annulation - Balayage par une personne
1. Posez le générateur sur le côté au moyen du
bras de soutien latéral.
2. Balayez la zone autour du générateur, le
récepteur se trouvant à une distance d'au moins
10 m/30' du générateur.
3. Repositionnez le générateur à intervalles de 5
m/15' dans la zone et répétez l'étape 2
4. Arrêtez-vous quand vous obtenez une réponse
5. Localisez précisément et marquez les lignes
6. Tracez les lignes hors de la zone
