Cet écran permet également :
S
d'activer les fonctionnalités communes de l'équipement telles que la synchronisation, la
sécurité, les informations de trafic, etc en cliquant sur une fonction de la barre de menu ; voir
arborescence du menu général Figure 1-10 .
S
d'accéder aux fonctionnalités liées à un module en particulier (par exemple, protection MSP
dans le cas d'un module ADRIC1.x) : double click sur le module à sélectionner, la flèche de
sélection clignote et son menu spécifique apparaît ; voir arborescence des menus "carte"
Figure 1-10
S
de visualiser les caractéristiques propres à un accès (connexions effectuées, configuration
de celles-ci, état des alarmes ...) en sélectionnant le connecteur correspondant.
Pour chaque fonction visualisée, les paramètres de configuration, les commandes
d'exploitation, les paramètres actifs et l'état des alarmes sont regroupés sur le même écran,
les différentes actions possibles étant accessibles ou non à l'opérateur selon son niveau
d'habilitation.
Le bord supérieur de la fenêtre du navigateur rappelle l'adresse IP de l'équipement le niveau
d'habilitation acquis et, si besoin, l'alvéole concernée.
EQUIPMENT
TRANSMISSION
Date and Time
Failure hold off/on
time
Inventories
(hardware/Software)
Laser
Security
Management
Upload and
Download
Menu "ADR21E120"
Maintenance
Monitoring
Service
Expected Card
Performance :
VC12 Near (#1 to 21)
VC12 Far (# 1 to 21)
Board status
E1 INPUT/OUTPUT ports
Reproduction et communication interdites sans autorisation écrite de SAGEM SA
1 - INSTALLATION ET MISE EN SERVICE
LOGIN
SYNCHRONISATION
Synchronisation
sources
Menu "ADRIC1.x"
Maintenance
Monitoring
Service
Expected Card
Performance :
VC12 Near / VC12 Far
VC3 Near / VC3 Far
RST Near
MST Near / MST Far
Protection
Board status
TR /REC ports
EOW port
AUX port

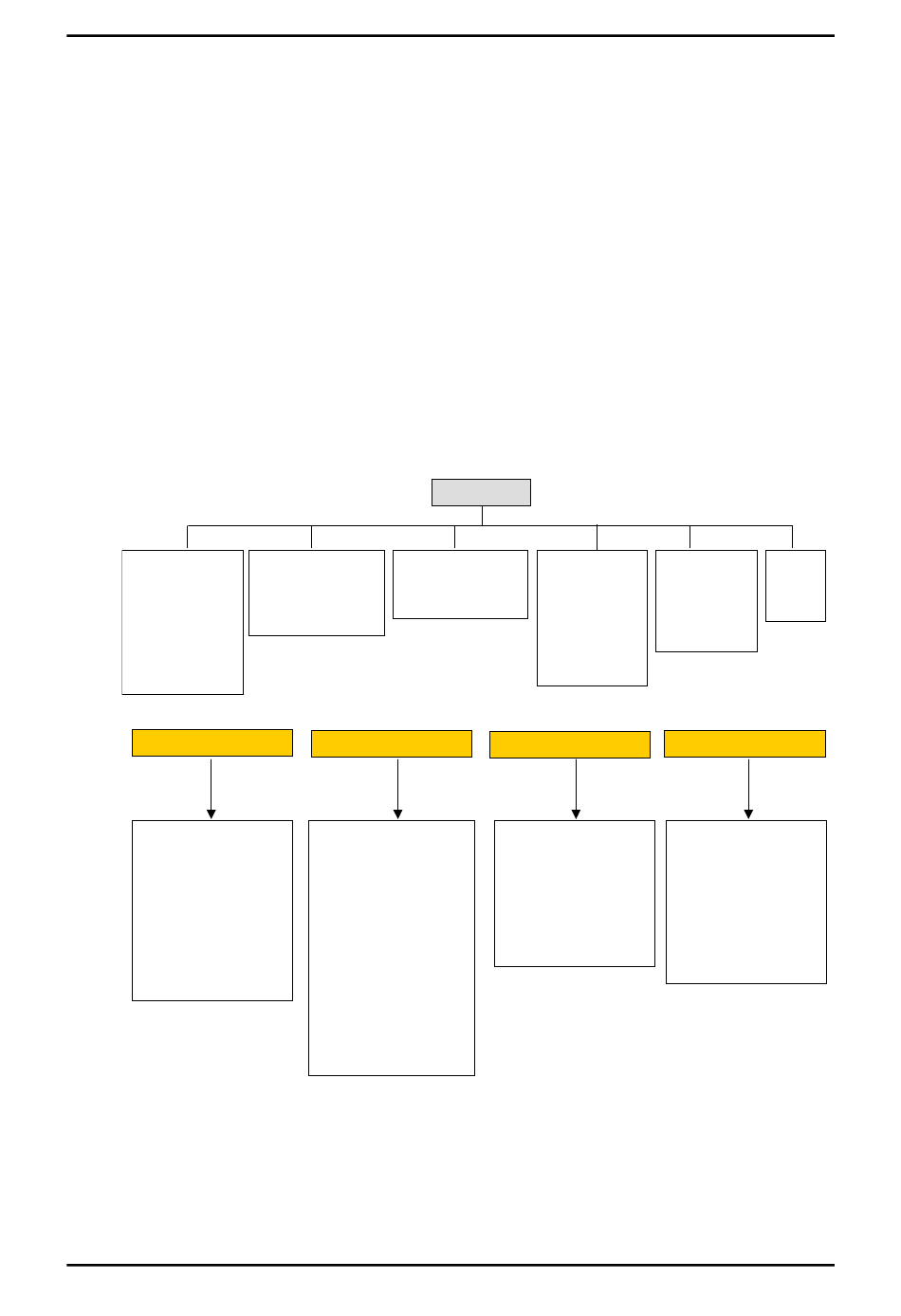

Figure 1-10 - Arborescence des menus
Guide d'Installation et d'Utilisation - N56717020101
CROSS-
EVENT LOGS
CONNECTION
Clear
Configuration
Refresh
Delete
Convert
Names
Save
modifications
LAN Wizard
Menu "CARTE-MERE"
Menu "ADRLAN1"
Monitoring
Service
Expected Card
VC12 Near (# 1 to 21)
Performance :
VC3 Near / VC3 Far
Board status
ETH port
E1 INPUT/OUTPUT ports
?
About
Help
Maintenance
Monitoring
Performance :
VC12 Far (# 1 to 21)
IP Parameters
Board status
Page B1-27
