Branchement de l'alimentation
électrique
Tout le câblage électrique doit être effectué par un
électricien qualifié et doit être conforme à l'ensemble
des codes et réglementations locaux.
REMARQUE : Cette façon de câblage convertit trois
types d'entrée de courant en 200–240 V CA, 1 phase et
une sortie de courant pour alimenter tous les
réchauffeurs.
1. Tourner l'interrupteur d'alimentation principal (ZP) sur
OFF (Arrêt).
2. Ouvrir la porte du boîtier électrique.

Exigences concernant les cordons d'alimentation

Modèle
57Xxx5
(deux réchauffeurs de
produit avec deux
réchauffeurs de trémie
optionnels)
57xxx7
(deux réchauffeurs de
produit, un réchauffeur de
tuyau avec deux
réchauffeurs de trémie
optionnels)
3A5282J

Interrupteur de tension d'alimentation

Puissance d'entrée
200-240 V CA, monophasé
200-240 V CA, triphasé,
en TRIANGLE
350-415 V CA, triphasé, en ÉTOILE
200-240 V CA, monophasé
200-240 V CA, triphasé,
en TRIANGLE
350-415 V CA, triphasé, en ÉTOILE
3. Voir le tableau Spécifications requises du cordon
d'alimentation pour choisir le bon cordon
d'alimentation.
4. Faites passer le câble d'alimentation dans le
presse-étoupe passe-câble du boîtier électrique.

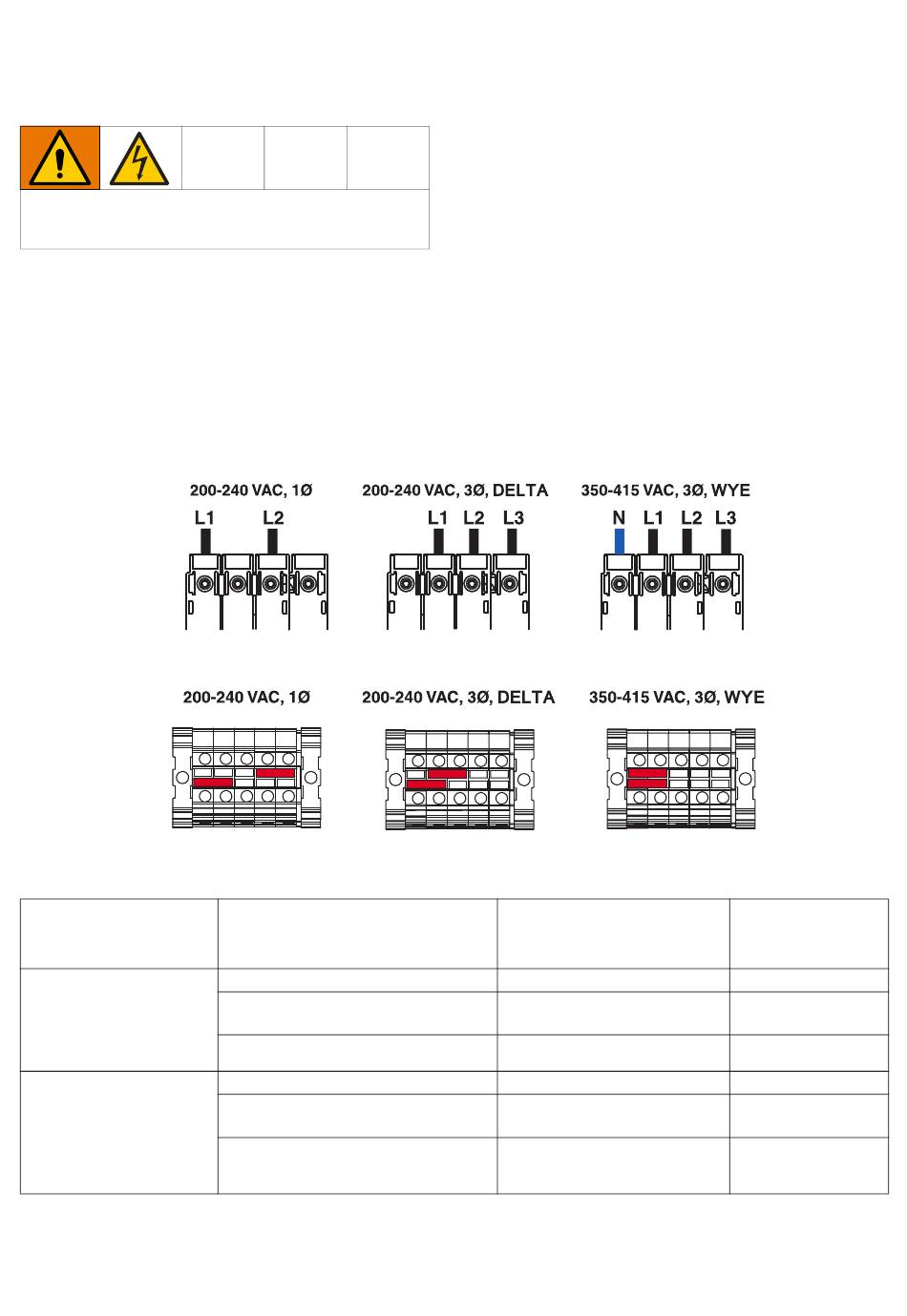

5. Raccorder les câbles d'alimentation entrants comme
montré sur la figure Débrancher le courant
ci-dessous. Tirer doucement sur tous les
raccordements pour vérifier qu'ils sont bien attachés.
REMARQUE : Les cavaliers de borne sont situés à
l'intérieur de la porte du boîtier électrique.
6. Placer les cavaliers de borne fournis dans les
positions montrées sur la figure Bornier ci-dessous
pour la source d'alimentation utilisée.
7. Vérifier que tous les éléments sont correctement
raccordés comme montré ci-dessous, puis fermer la
porte du boîtier électrique.
ti31899a
Bornier
ti31900a
Spécifications AWG (mm
du cordon + mise à la terre
6 (13,3), 2 câbles
8 (8,4), 3 câbles
10 (5,3), 4 câbles
6 (13,3), 2 câbles
6 (13,3), 2 câbles
10 (5,3), 4 câbles
Réglage
Courant de crête
2
)
plein charge
(Ampères)
58
51
40
75
65
40
23
