Identification des composants

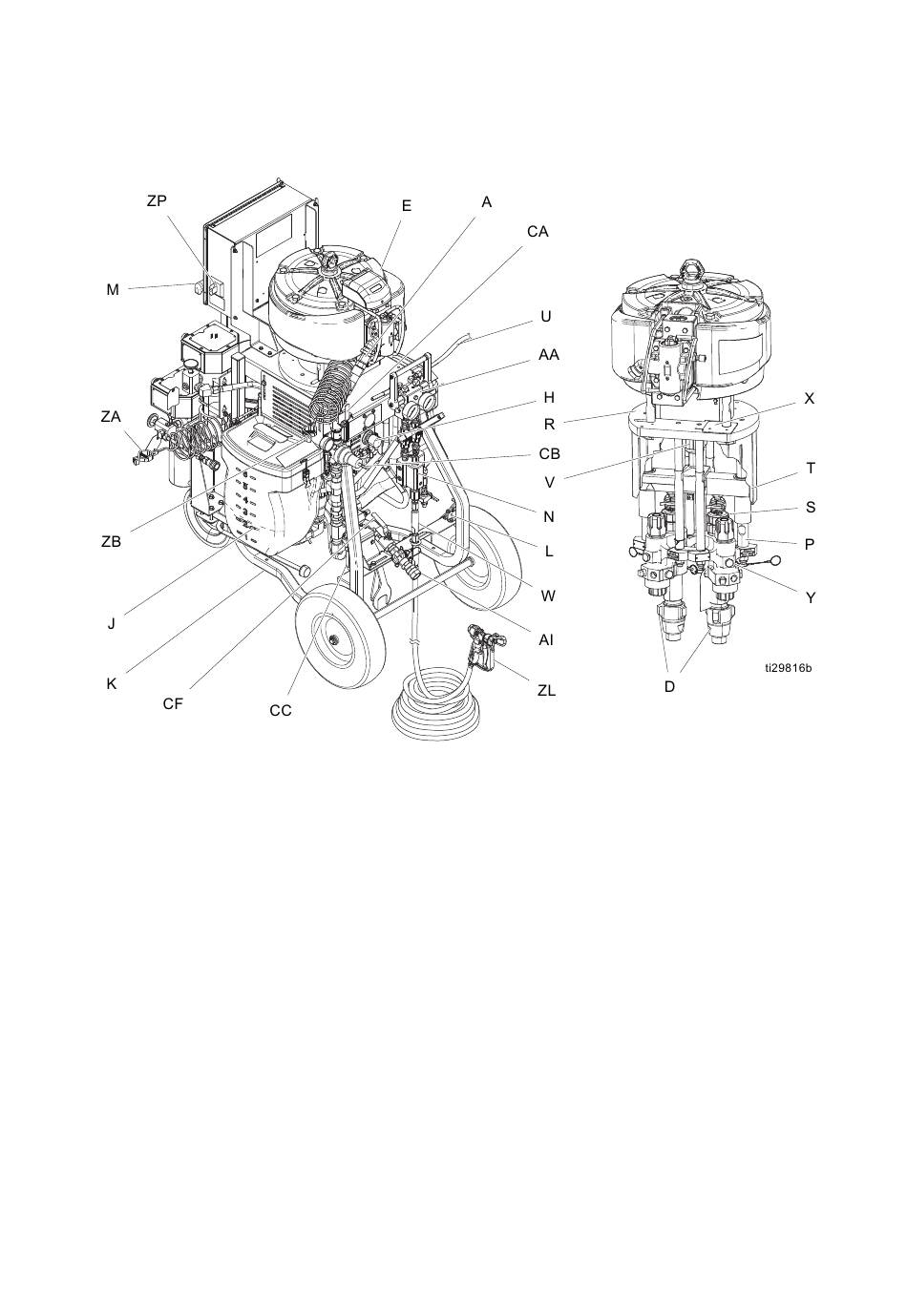

Doseurs XP-hf (représentation du modèle 572407)
Légende:
A Tuyau d'alimentation d'air pour moteur
D Pompe à produit
E Moteur pneumatique Xtreme XL
H Commandes pneumatiques de la pompe de rinçage au
solvant ; voir page 19
J Trémies de 26,7 litres (7 gallons)
(représentation du côté A bleu)
K Chariot
L Frein
M Poignée (lever pour libérer)
N Collecteur mélangeur ; voir page 17
P Tiges d'assemblage de la pompe
R Plaque d'adaptation du moteur
S Écrous ajustables des presse-étoupe avec coupelles
T Bloc-support avec coussinets de tige
U Conduites de recirculation
3A5282J
Composants de montage
pour l'ensemble de pompe
V Écrou de tige de raccordement
W Tuyaux de mélangeur statique avec éléments en plastique
remplaçables
X Support d'indication de la position du moteur ; voir Position
du moteur, page 24
Y Disque de rupture en cas de surpression ; uniquement
pour les pompes de 145 cc ou plus petites
AA Collecteur de produit
AI Arrivée d'air de 25,4 mm (1 po.) npsm(f)
CA Vanne d'arrêt de l'air au moteur (relâche)
CB Régulateur de la pression d'air du moteur
CC Filtre à air avec purge automatique
CF Vanne d'arrêt de l'admission d'air principale ; voir page 18
ZA Fil de terre de la pompe à solvant
ZB Fil de terre du moteur pneumatique
ZL Pistolet et tuyau
ZP Interrupteur de tension d'alimentation
