ZAV1,6-1 jusqu'à ZAV3,5-1

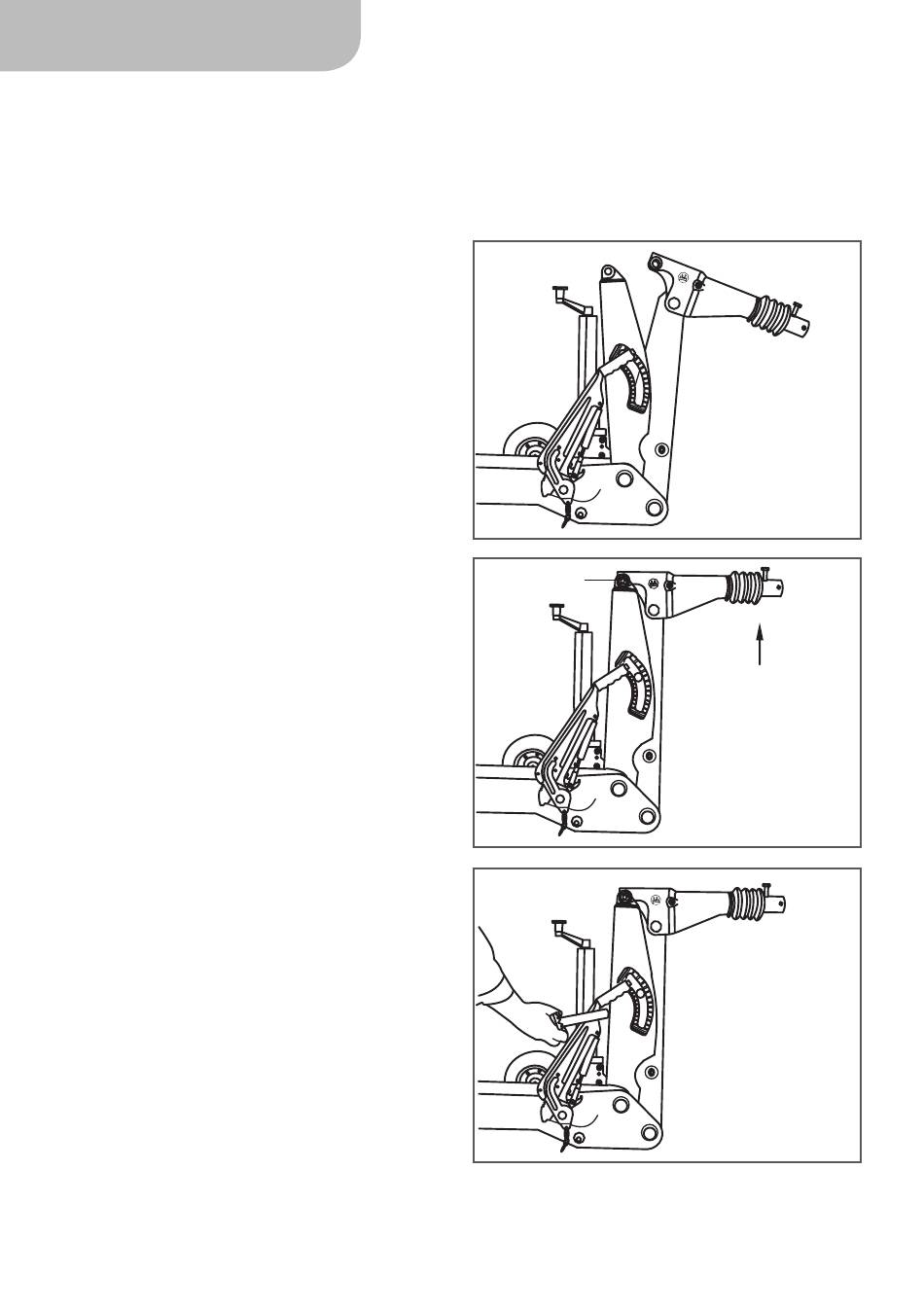

Mettre les 2 bielles réglables (partie supérieure et
inférieure) en position verticale.
Appuyez sur la rotule de l'amortisseur à gaz et fixer la sur la
bielle.
Important
:
}
Les bielles réglables ne doivent pas être déplacées vers
le bas sinon le piston de l'amortisseur à gaz risque de se
plier.
Soulevez le dispositif d'attelage (flèche) jusqu'à ce que
celui-ci soit aligné avec les douilles (1) de la bielle réglable
supérieure.
Si le dispositif d'attelage n'est pas aligné avec les douilles, la
bielle réglable doit être déplacée vers le bas avec prudence.
Il est important de veiller à ce que les bielles réglables ne
soient pas écartées lors de cette manœuvre (utilisez un
serre-joint, si nécessaire).
Positionner le boulon.
Verrouiller le boulon en place avec la rondelle et la vis Allen
(mettre sur la vis un produit anti-desserrage).
Couple de serrage de la vis :
M 10
M = 40 Nm
M 16
M = 160 Nm
Descendre le dispositif d'attelage et insérer le boulon fileté.
Mettre le segment cranté sur le boulon et serrez selon les
préconisations ci-dessous.
Couple de serrage du boulon fileté :
ZAV 1,6-1 / 2,0-1
M = 250 - 300 Nm
ZAV 2,7-1 / 3,5-1
M = 350 - 400 Nm
Mettre le circlip de verrouillage.
1
8
