IMPOSTAZIONE FINECORSA MECCANICI

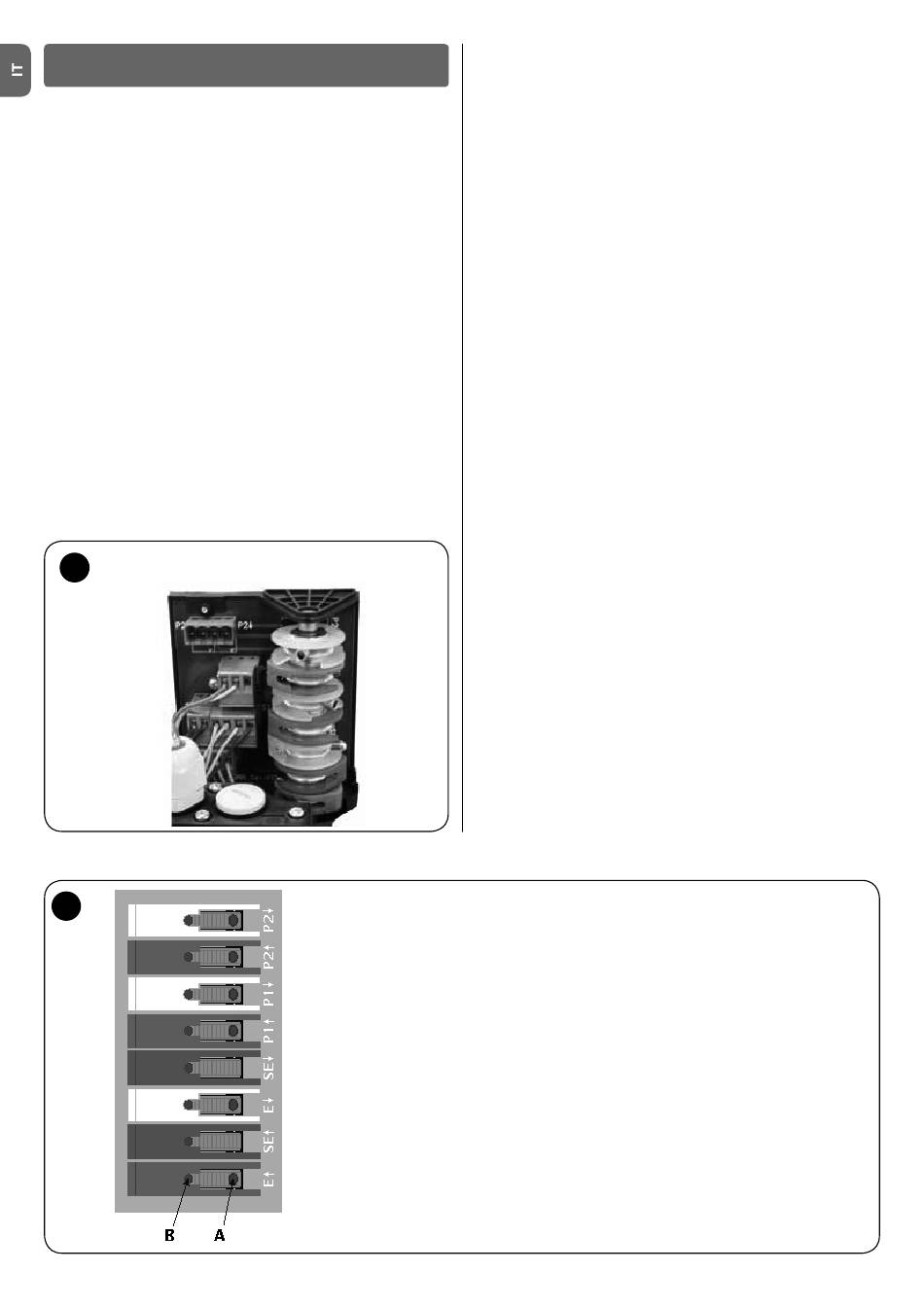

Impostazione finecorsa meccanici (figg. 8-9)
Attenzione! Le impostazioni dei finecorsa vanno effettuate in
modalità uomo presente!
Con l'impostazione dei finecorsa d'esercizio si definiscono le posizioni
di spegnimento con porta in posizione in alto/in basso.
Ai fini dell'impostazione, il motoriduttore deve essere collegato
elettricamente.
La scheda del finecorsa è accessibile una volta svitato il carter-
coprifinecorsa.
Se non sono ancora collegati dei dispositivi di comando esterni, è
possibile comandare la porta con la centrale di comando fornita
in dotazione, tramite i pulsanti integrati APRI, CHIUDI e STOP, in
modalità uomo presente.
Se si aziona il pulsante APRI, la porta deve aprirsi, in caso contrario
occorre invertire le fasi L1 e L2 sulla centrale di comando a tensione
zero.
Se il motoriduttore è stato montato ruotato di 180° (montaggio
sotto-sopra), la porta si deve aprire anche con il pulsante integrato
APRI, in caso contrario occorre invertire le fasi L1 e L2 in condizioni
di tensione zero.
Inoltre, occorre rettificare i due finecorsa d'arresto d'emergenza, in
modo che scattino dopo il finecorsa d'esercizio.
Finecorsa meccanici
8
9
6 – Italiano
Spegnimento con porta in posizione in basso
Per impostare lo spegnimento con la porta in posizione in basso,
occorre eseguire le seguenti operazioni:
Muovere la porta nella posizione di CHIUSURA desiderata.
Impostare la camma di contatto 3 Ei (bianca) in modo che venga
azionato il finecorsa.
Serrare la vite di fissaggio A.
Per la regolazione di precisione servirsi della vite B.
Muovere la porta nella posizione di APERTURA desiderata.
Impostare la camma di contatto 1 Eh
azionato il finecorsa.
Serrare la vite di fissaggio A.
Per la regolazione di precisione servirsi della vite B.
I finecorsa di sicurezza 2 SEi e 4 SEh (rossi) vanno impostati in
modo che intervengano subito dopo il superamento del finecorsa
di comando.
I finecorsa di sicurezza 2 SEi
in fabbrica in modo che seguano a breve distanza il finecorsa
d'esercizio.
Dopo la prova di funzionamento, controllare che le viti di fissaggio
siano in posizione corretta.
I finecorsa supplementari 8 P2i e 7 P2h sono contatti di chiusura
a potenziale zero e i finecorsa supplementari 6 P1i e 5 P1h sono
contatti di commutazione a potenziale zero.
In modalità automatica il finecorsa 6 viene utilizzato come finecorsa
preliminare. Va pertanto impostato in modo che scatti quando la
porta raggiunge una distanza di 5 cm da terra.
In modalità uomo presente non occorre impostarlo e va utilizzato
come contatto a potenziale zero!
8 bianco Finecorsa supplementare 2 CHIUSURA
7 verde Finecorsa supplementare 2 APERTURA
6 bianco Finecorsa supplementare 1 CHIUSURA
5 verde Finecorsa supplementare 1 APERTURA
4 rosso Finecorsa di sicurezza CHIUSURA
3 bianco Finecorsa CHIUSURA
2 rosso Finecorsa di sicurezza CHIUSURA
1 verde Finecorsa APERTURA
Impostazione finecorsa meccanici
(verde) in modo che venga
e 4 SEh (rossi) vengono impostati
}
Optional
