s`ils sont réchauffées à des températures élevées. Ils ne peuvent pas
être conservées dans la voiture pendant des journées de chaleur
et ensoleillées. Il n'est pas permis d'ouvrir l`accumulateur. Les
accumulateurs Li-ion sont équipées des dispositifs de protection
électroniques qui peuvent provoquer l`incendie ou l`explosion
dans le cas où l`accumulateur est endommagé.

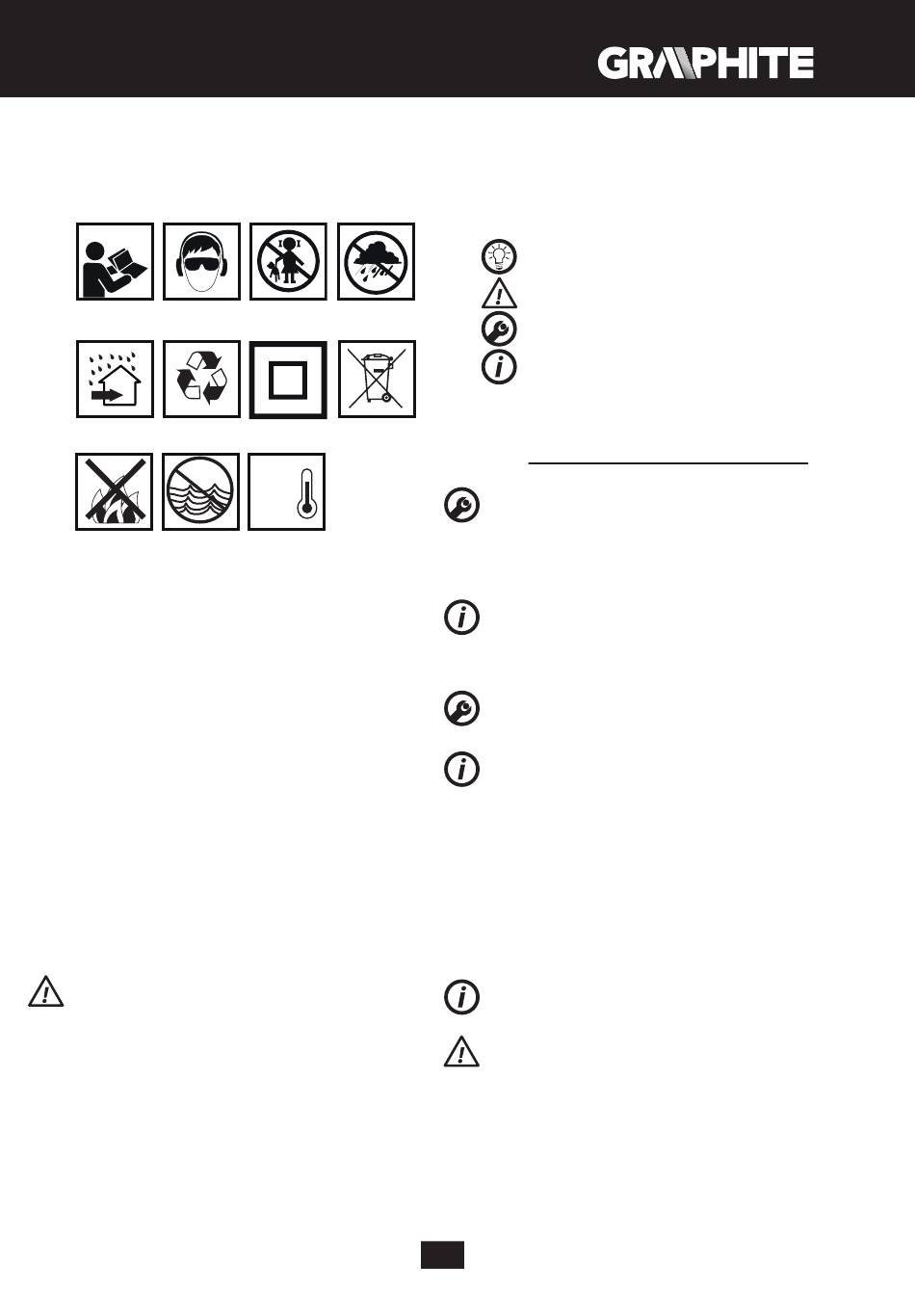

Description des pictogrammes
1 2
5 6
9 10
Lisez attentivement la
1.
avertissements, les consignes de sécurité y contenus.
Utilisez les lunettes de protection et des protecteurs d'ouïe.
2.
Tenez les enfants éloignés de l`appareil.
3.
Protégez l`appareil contre la pluie.
4.
Utilisez l`appareil à l`intérieur des locaux, protégez le contre l`eau
5.
et l`humidité.
Recyclage.
6.
Classe de protection II.
7.
Collecte sélective.
8.
Ne pas jetez les piles dans le feu.
9.
Présente le danger pour l`environnement aquatique.
10.
Il est interdit de dépasser la température de 50°C.
11.
CONSTRUCTION DE L'APPAREIL ET SON UTILISATION
La perceuse-visseuse est un outil alimenté par un accumulateur.
L'entraînement est constitué du moteur à commutateur, à courant
continu à aimants fixes et à réducteur planétaire. La foreuse-visseuse
est conçue pour visser et dévisser les vis et les boulons dans le bois, le
métal, les matériaux plastiques et la céramique et pour percer les trous
dans les matériaux cités. Le montage rapide du mandrin de porte-foret
rend possible le montage direct des embouts unilatéraux et des bits
de longueur différente, dont les manchon ont la coupe héxagonale,
l`ouverture 6,35 mm, (1/4") directement dans la broche. L`avantage
de cette solution consiste à ce qu`il est possible de travailler dans les
endroits difficiles à atteindre.
Les outils électriques sans fil, à entraînement à accumulateur sont
particulièrement utiles dans les travaux liés à la décoration des
intérieurs, à l'arrangement de locaux, etc.
Il faut absolument utiliser l'outil électrique conformément à sa
destination.
DESCRIPTION DES PAGES GRAPHIQUES
La numérotation ci-dessous se réfère à des éléments de l'appareil
présentés sur les pages graphiques de la présente notice.
Mandrin de montage rapide
1.
Bague de mandrin de montage rapide
2.
Bague de réglage de couple
3.
Commutateur de changement de vitesse
4.
Inverseur de sens de rotation
5.
Mandrin
6.
Accumulateur
7.
Bouton de fixation d`accumulateur
8.
Interrupteur
9.
Éclairage
10.
3 4
7 8
Max.
50°C
11
notice d'emploi, respectez
Diodes LED
11.
Chargeur
12.
Bouton de signalisation de l'état de charge de l`accumulateur
13.
Signalisation de l'état de charge de l`accumulateur (diodes LED).
14.
Bague de blocage
15.
Broche
16.
* Il peut exister des différences entre la figure et le produit présenté sur celle-ci.
DESCRIPTION DES SIGNES GRAPHIQUES UTILISÉS
ATTENTION
AVERTISSEMENT
MONTAGE/RÉGLAGE
INFORMATION
ÉQUIPEMENT ET ACCESSOIRES
adaptateur angulaire - 1 pièce (s'applique à 58G022-AD)
1.
adaptateur de bord - 1 pc. (pour 58G022-AD)
2.
PRÉPARATION AU FONCTIONNEMENT
INTRODUCTION / INSERTION DE L`ACCUMULATEUR
• Régler le commutateur de sens de rotation (5) en position médiane.
• Appuyer sur le bouton de fixation d`accumulateur (8) et retirer
l`accumulateur (7) (fig. A).
• Insérer l`accumulateur chargée (7) dans le logement de la poignée
jusqu'à ce que le bouton de fixation de l`accumulateur (8) s'enclenche
de manière audible.
les
CHARGEMENT DE L`ACCUMULATEUR
La foreuse-visseuse est fournie avec un accumulateur partiellement
chargé. La charge de l`accumulateur doit être effectuée dans des
conditions où la température ambiante s'élève de 4°C à 40°C. Un nouvel
accumulateur ou un accumulateur qui n'a pas été utilisée depuis
longtemps atteindra sa capacité maximale après environ 3-5 cycles de
charge et de décharge.
• Retirez l`accumulateur (7) de l`appareil (fig. A).
• Branchez le chargeur dans la prise secteur (230 V AC).
• Insérez l`accumulateur (7) dans le chargeur (12) (fig. B). Vérifiez si
l`accumulateur est correctement encastré (inséré jusqu'à la butée).
Après le branchement du chargeur dans la prise secteur (230 V AC) la
diode verte (11) sur le chargeur s`allumera , la diode signalise la mise
sous tension.
Après la mise de l`accumulateur (7) dans le chargeur (12) la diode rouge
(11) sur le chargeur s`allumera, ce qui signalise que le processus de
chargement de l`accumulateur est en cours.
Les diodes vertes d`état de charge (14) de l`accumulateur clignoterons
en même en se référant aux situations différentes (cf. description ci-
dessous).
• Clignotement de toutes les diodes - signalise l`épuisement de
l`accumulateur et la nécessité de chargement.
• Clignotement de 2 diodes - signalise la décharge partielle de
l`accumulateur.
• Clignotement d`une seule diode - signalise un haut niveau de
chargementn de l`accumulateur.
Après la charge complète de l`accumulateur, la diode (11) sur le
chargeur s`allumera en vert, et toutes les diodes d`état de charge de
l`accumulateur (14) s`allumeront de manière continue. Après un certain
temps (env. 15 secondes), les diodes d`état de charge de l`accumulateur
(14) s`éteindront.
Le chargement de l`accumulateur ne peut pas dépasser la période
de 8 heures. Le dépassement de cette période peut provoquer
l`endommagement des piles de l`accumulateur. Le chargeur ne
se désactivera pas automatiquement après la charge complète de
l`accumulateur. La diode verte sur le chargeur continuera à s`allumer.
Les diodes d`état de charge de l`accumulateur s`éteiindront après
un certain temps. Il faut débrancher l`alimentation avant de retirer
l`accumulateur de la prise du chargeur. Il faut éviter les chargements
partiels consécutifs. Il fdaut éviter le chargement de l`accumulateur
après une courte utilisation. La diminution de la période entre
les chargements consécutifs nécessaires témoigne du fait que
l`accumulateur est usé et il faut le remplacer.
