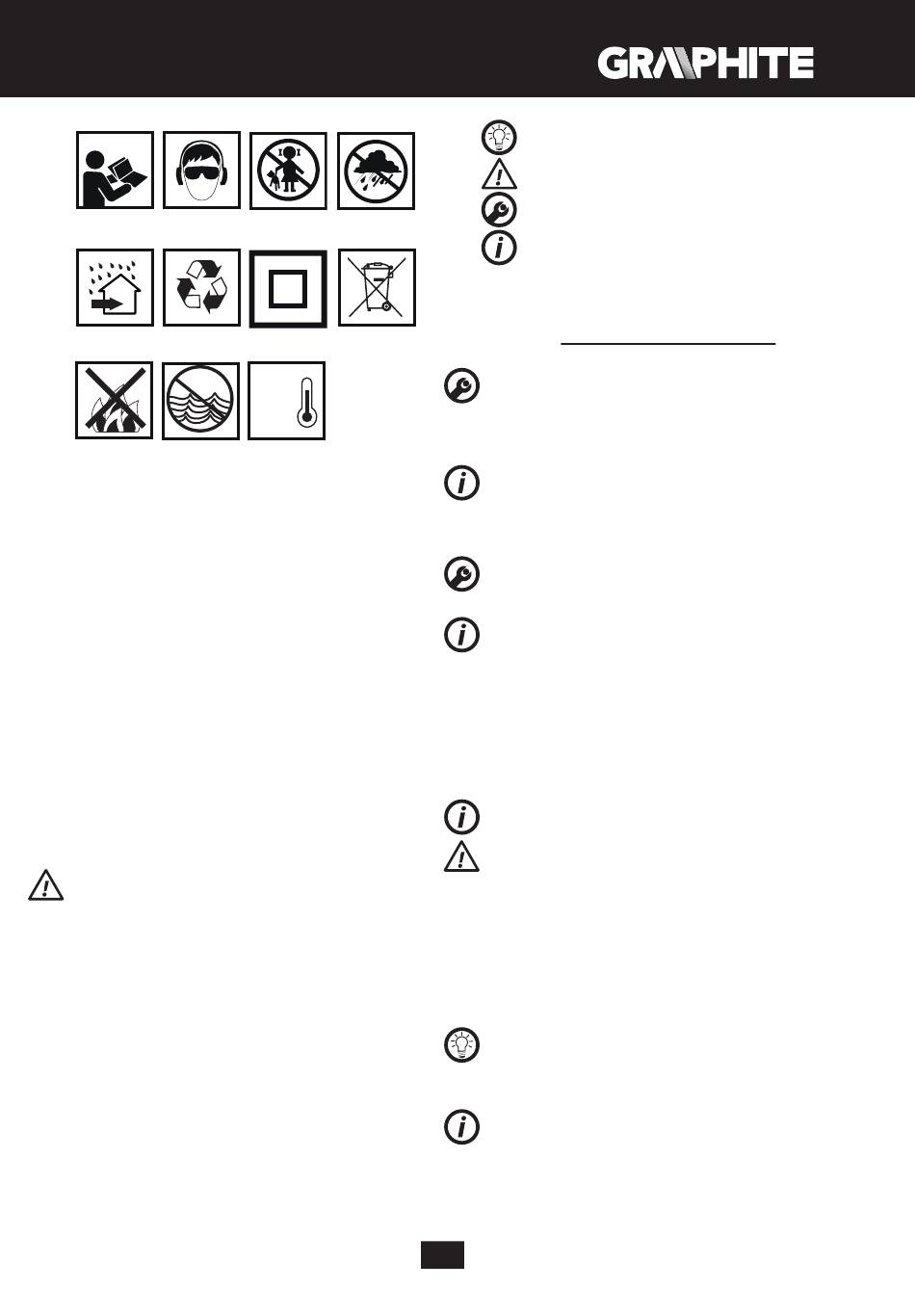

Objaśnienie zastosowanych piktogramów
1 2
5 6
9 10
Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków
1.
bezpieczeństwa w niej zawartych.
Stosuj okulary ochronne i ochronniki słuchu.
2.
Nie dopuszczać dzieci do urządzenia.
3.
Chronić przed deszczem.
4.
Stosować wewnątrz pomieszczeń, chronić przez wodą i wilgocią.
5.
Recykling.
6.
Druga klasa ochronności.
7.
Selektywne zbieranie.
8.
Nie wrzucać ogniw do ognia.
9.
Stwarzające zagrożenie dla środowiska wodnego.
10.
Nie dopuszczać do nagrzania powyżej 50°C.
11.
BUDOWA I PRZEZNACZENIE
Wiertarko-wkrętarka jest elektronarzędziem zasilanym z akumulatora.
Napęd stanowi silnik komutatorowy prądu stałego wraz z przekładnią
planetarną. Wiertarko-wkrętarka jest przeznaczona do wkręcania i
wykręcania wkrętów i śrub w drewnie, metalu, tworzywach sztucznych
i ceramice oraz do wiercenia otworów w wymienionych materiałach.
Szybki beznarzędziowy demontaż uchwytu wiertarskiego pozwala na
bezpośredni montaż jednostronnych końcówek wkrętakowych i bitów
o rożnych długościach, które mają chwyty o przekroju sześciokątnym, o
rozwartości 6,35 mm, (1/4") bezpośrednio we wrzecionie. Zaletą takiego
rozwiązania jest możliwość pracy w miejscach trudnodostępnych z
ograniczonym dostępem.
Elektronarzędzia z napędem akumulatorowym, bezprzewodowe,
szczególnie okazują się przydatne przy pracach związanych z
wyposażeniem wnętrz, adaptacją pomieszczeń, itp.
Nie wolno używać elektronarzędzia
przeznaczeniem.
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi
przedstawionych na stronach graficznych niniejszej instrukcji.
Uchwyt szybkomocujący
1.
Pierścień uchwytu szybkomocującego
2.
Pierścień regulacyjny momentu obrotowego
3.
Przełącznik zmiany biegów
4.
Przełącznik kierunku obrotów
5.
Uchwyt
6.
Akumulator
7.
Przycisk mocowania akumulatora
8.
Włącznik
9.
Oświetlenie
10.
Diody LED
11.
Ładowarka
12.
Przycisk sygnalizacji stanu naładowania akumulatora
13.
Sygnalizacja stanu naładowania akumulatora (diody LED).
14.
Pierścień blokady
15.
Wrzeciono
16.
* Mogą występować różnice między rysunkiem a wyrobem.
3 4
7 8
Max.
50°C
11
niezgodnie z jego
się do elementów urządzenia
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
adapter kątowy - 1 szt. (dotyczy 58G022-AD)
1.
adapter krawędziowy - 1szt. (dotyczy 58G022-AD)
2.

PRZYGOTOWANIE DO PRACY

WYJMOWANIE / WKŁADANIE AKUMULATORA
• Ustawić przełącznik kierunku obrotów (5) w położenie środkowe.
• Nacisnąć przycisk mocowania akumulatora (8) i wysunąć akumulator
(7) (rys. A).
• Włożyć naładowany akumulator (7) do uchwytu w rękojeści, aż do
słyszalnego zaskoczenia przycisku mocowania akumulatora (8).
ŁADOWANIE AKUMULATORA
Akumulator do urządzenia jest dostarczony w stanie częściowo
naładowanym. Ładowanie akumulatora należy przeprowadzać w
warunkach, gdy temperatura otoczenia wynosi 4
nowy lub taki, który przez dłuższy czas nie był użytkowany, osiągnie
pełną zdolność do zasilania po około 3 - 5 cyklach ładowania i
rozładowania.
• Wyjąć akumulator (7) z urządzenia (rys. A).
• Włączyć ładowarkę do gniazda sieci (230 V AC).
• Wsunąć akumulator (7) do ładowarki (12) (rys. B).Sprawdzić czy
akumulator jest właściwie osadzony (wsunięty do końca).
Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona
dioda (11) na ładowarce, która sygnalizuje podłączenie napięcia.
Po umieszczeniu akumulatora (7) w ładowarce (12) zaświeci się
czerwona dioda (11) na ładowarce, która sygnalizuje że trwa proces
ładowania akumulatora.
Równocześnie świecą pulsacyjnie zielone diody (14) stanu naładowania
akumulatora w różnym układzie (patrz opis poniżej).
• Świecenie pulsacyjne wszystkich diod - sygnalizuje wyczerpanie
akumulatora i konieczność jego naładowania.
• Świecenie pulsacyjne 2 diod - sygnalizuje częściowe rozładowanie.
• Świecenie pulsacyjne 1 diody - sygnalizuje wysoki poziom
naładowania akumulatora.
Po naładowaniu akumulatora dioda (11) na ładowarce świeci na
zielono, a wszystkie diody stanu naładowania akumulatora (14) świecą
światłem ciągłym. Po pewnym czasie (ok. 15s) diody stanu naładowania
akumulatora (14) gasną.
Akumulator nie powinien być ładowany dłużej niż 8 godzin.
Przekroczenie tego czasu może spowodować uszkodzenie ogniw
akumulatora. Ładowarka nie wyłączy się automatycznie, po
całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce
będzie się świecić nadal. Diody stanu naładowania akumulatora gasną
po pewnym czasie. Odłączyć zasilanie przed wyjęciem akumulatora z
gniazda ładowarki. Unikać kolejno po sobie następujących krótkich
ładowań. Nie należy poddawać akumulatorów doładowywaniu po
krótkim użytkowaniu urządzenia. Znaczny spadek czasu miedzy
koniecznymi ładowaniami świadczy o tym, że akumulator jest zużyty
i powinien zostać wymieniony.
W procesie ładowania akumulatory nagrzewają się. Nie podejmować
pracy tuż po ładowaniu - odczekać do osiągnięcia przez akumulator
temperatury pokojowej.
akumulatora.
SYGNALIZACJA STANU NAŁADOWANIA AKUMULATORA
Akumulator jest wyposażony w sygnalizację stanu naładowania
akumulatora (3 diody LED) (14). Aby sprawdzić stan naładowania
akumulatora należy wcisnąć przycisk sygnalizacji stanu naładowania
akumulatora (13) (rys. C). Świecenie wszystkich diod sygnalizuje
wysoki poziom naładowania akumulatora. Świecenie 2 diod sygnalizuje
częściowe rozładowanie. Świecenie tylko 1 diody oznacza wyczerpanie
akumulatora i konieczność jego naładowania.
7
C - 40 C. Akumulator
0 0
Uchroni to przed uszkodzeniem
