• Telkens voordat met het gebruik te beginnen, controleer de
toestand van de oplader, leiding en stekker. Bij constatering van
beschadigingen – gebruik de oplader niet. Het is verboden om
de oplader te demonteren. Alle reparaties moeten door een erkend
bedrijf worden uitgevoerd. Onjuiste montage van de oplader kan tot
elektrocutie of brand leiden.
• Laat de oplader niet door kinderen en personen met fysieke,
emotionele of psychische beperking alsook personen welke
niet voldoende ervaring of kennis om de oplader veilig te
gebruiken hebben, gebruiken, tenzij dit onder toezicht van een
verantwoordelijke gebeurt. In een ander geval bestaat er een gevaar
dat het toestel onjuist bediend wordt wat het risico van letsels met
zich meebrengt.
• Als de oplader niet gebruikt wordt, trek de stekker uit het
stopcontact.
• Volg alle instructies van het opladen op. Het is verboden om de
accu in de temperatuur boven het bereik aangegeven in de tabel
met typegegevens in de gebruiksaanwijzing op te laden. Het
onjuist opladen en in de temperatuur buiten het aangegeven bereik kan
de accu beschadigen en het risico van brand vergroten.
REPARATIE VAN DE OPLADER
• Het is verboden om de beschadigde oplader te repareren. Alle
reparaties van de oplader dienen alleen door de producent of in een
geautoriseerde servicedienst uitgevoerd te worden.
• De afgedankte oplader dient aan een inzamelplaats van
gevaarlijk afval geleverd worden.
LET OP! Het toestel is alleen voor binnengebruik bestemd.
Ondanks toepassing van veilige constructie, gebruik van
veiligheidsmiddelen en aanvullende beschermende middelen
altijd bestaat er een klein risico van lichaamsletsels tijdens de
werkzaamheden.
De Li-ion accu's kunnen uitlekken, in brand vliegen of exploderen
bij verhitting tot hoge temperaturen of bij kortsluiting. Bewaar ze
niet in de auto tijdens warme en zonnige dagen. Open de accu niet.
De Li-Ion accu's bevatten elektronische veiligheidsvoorzieningen
die kunnen ontploffen of ontbranden als ze beschadigd zijn.

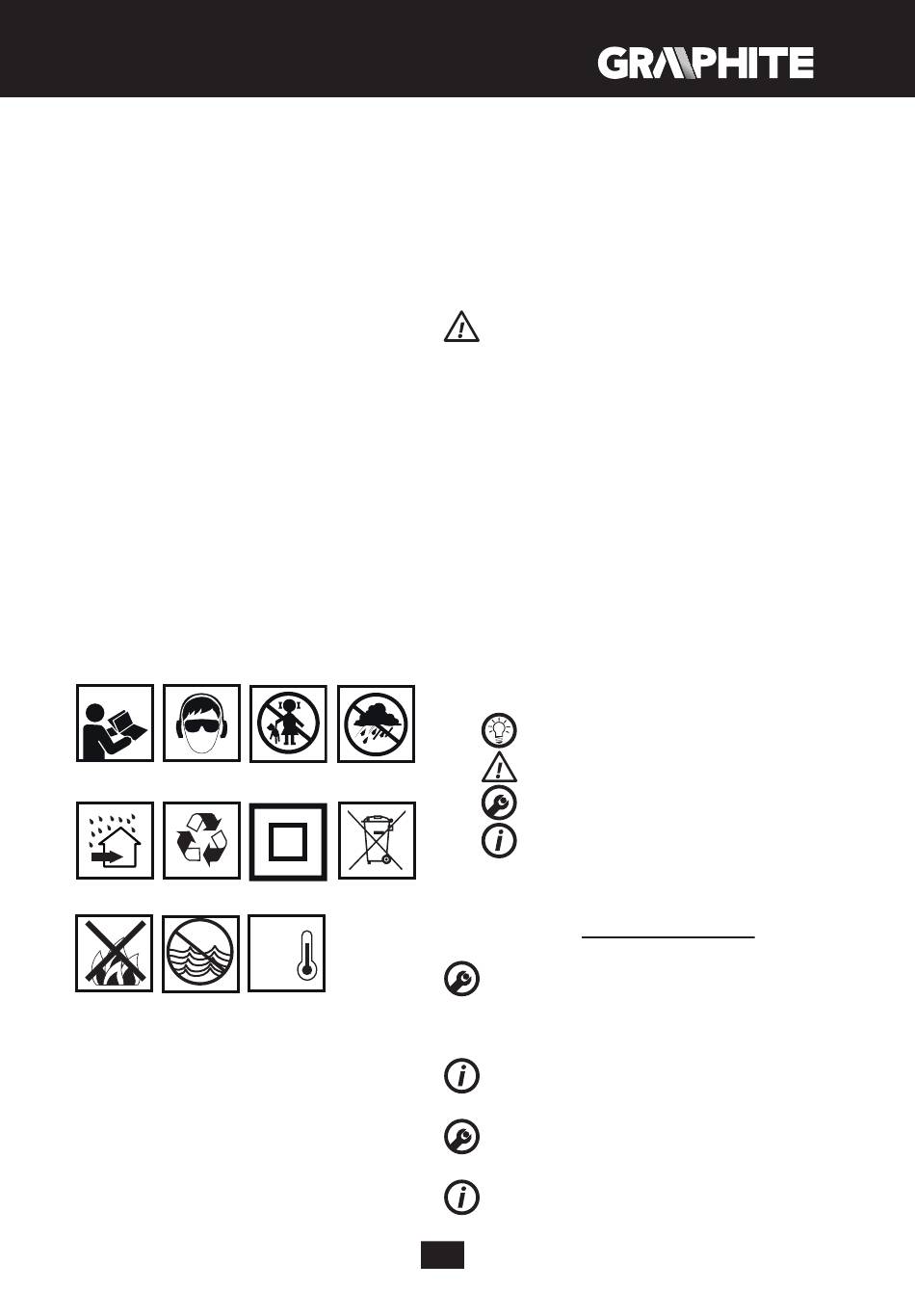

Uitleg van de gebruikte pictogrammen
1 2
5 6
9 10
Lees de gebruiksaanwijzing, volg de waarschuwingen en
1.
veiligheidsaanwijzingen op.
Gebruik veiligheidsbril en gehoorbescherming.
2.
Laat kinderen niet in de buurt van het gereedschap komen.
3.
Bescherm tegen regen.
4.
Voor binnengebruik bestemd, bescherm tegen water en vocht.
5.
Recyclage.
6.
Tweede veiligheidsklasse.
7.
Selectief inzamelen.
8.
Accucellen niet in het vuur werpen.
9.
Ze vormen een bedreiging voor het watermilieu.
10.
Het opwarmen boven 50°C niet toelaten.
11.
3 4
7 8
Max.
50°C
11
OPBOUW EN BESTEMMING
De boorschroevendraaier is een elektrogereedschap door de accu
aangedreven. Het toestel wordt door een collector gelijkstroommotor
met planeetwielmechanisme aangedreven. De boorschroevendraaier
is bestemd voor het vast- en losdraaien van bouten en schroeven in
hout, metaal, kunststoffen en keramiek alsook voor het boren van
openingen in de genoemde materialen. Door eer snelle demontage
van de boorkop kunnen de schroevendraaiereindstukken en bits
van verschillende lengtes gebruikt worden, met zeskant dop en de
aansluiting van 6,35 mm (1/4'') direct in de spil. Dankzij zulke oplossing
kan er ook in moeilijk bereikbare plaatsen gewerkt worden.
De draadloze elektrische gereedschappen, aangedreven door accu's,
zijn vooral nuttig bij het werk in interieurs, aanpassing van ruimtes,
enz.
Gebruik het elektrogereedschap alleen in overeenstemming met
het beoogde doel.
BESCHRIJVING VAN GRAFISCHE PAGINA'S
De onderstaande nummering heeft betrekking op de elementen
van het toestel weergegeven op de grafische pagina's van deze
gebruiksaanwijzing:
Snelle montage boorkop
1.
Ring van de boorkop
2.
Ring voor instellen van het krachtmoment
3.
Versnellingsschakelaar
4.
Draairichting schakelaar
5.
Handvat
6.
Accu
7.
Knop van de bevestiging van de accu
8.
Hoofdschakelaar
9.
Verlichting
10.
LED diodes
11.
Oplader
12.
Knop van de indicatie van de oplaadstatus van de accu
13.
Indicatie van de oplaadstatus van de accu (LED diode).
14.
Blokkadering
15.
Spil
16.
* Er kunnen verschillen tussen de afbeelding en het product optreden.
OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS
LET OP
WAARSCHUWING
MONTAGE/INSTELLINGEN
INFORMATIE
UITRUSTING EN ACCESSOIRES
hoekadapter - 1 st. (geldt voor 58G022-AD)
1.
randadapter - 1 st. (voor 58G022-AD)
2.
WERKVOORBEREIDING
ACCU PLAATSEN / VERWIJDEREN
• Plaats de draairichting schakelaar (5) in de midden stand.
• Druk op de bevestigingsknoppen van de accu (7) en trek de accu (8)
naar beneden (afb. A).
• Plaats de opgeladen accu (7) in het handvat zodat de knoppen van
de blokkade een geluid geven (8).
ACCU OPLADEN
De accu wordt gedeeltelijk opgeladen geleverd. Het opladen van de
accu dient in de temperatuur tussen 4
accu of een door een langere periode niet gebruikte accu gaat de
volledige aandrijvingsvermogen na ong. 3 - 5 oplaadbeurten bereiken.
• Verwijder de accu (7) uit het toestel (afb. A).
• Steek de oplader in het stopcontact (230 V AC).
• Sluit het laadstation (7) op de oplader (12) aan (afb. B). Controleer of
de accu correct geplaatst werd (tot het einde ingeschoven).
Na aansluiting van de oplader op het netwerk (230 V AC) gaat de
groene diode (11) op de oplader branden, wat het aansluiten van de
spanning weergeeft.
Na het plaatsen van de accu (7) in de oplader (12) gaat de rode diode
77
C - 40 C te gebeuren. Een nieuw
0 0
