Asignación de los pines en el conector de E/S del rack AXIS Q7900
Pin AXIS Q7406
12 Canal 6, 2 E/S configurables
11 Canal 5, 2 E/S configurables
10 Canal 4, 2 E/S configurables
9 Canal 3, 2 E/S configurables
8 Canal 2, 2 E/S configurables
7 Canal 1, 2 E/S configurables
6 Canal 6, 1 E/S configurable
5 Canal 5, 1 E/S configurable
4 Canal 4, 1 E/S configurable
3 Canal 3, 1 E/S configurable
2 Canal 2, 1 E/S configurable
1 Canal 1, 1 E/S configurable
Nota:
Para obtener información sobre el conector de unidad de E/S de los codificadores de vídeo, consulte
su Guía de instalación correspondiente para informarse acerca de los conectores de E/S.

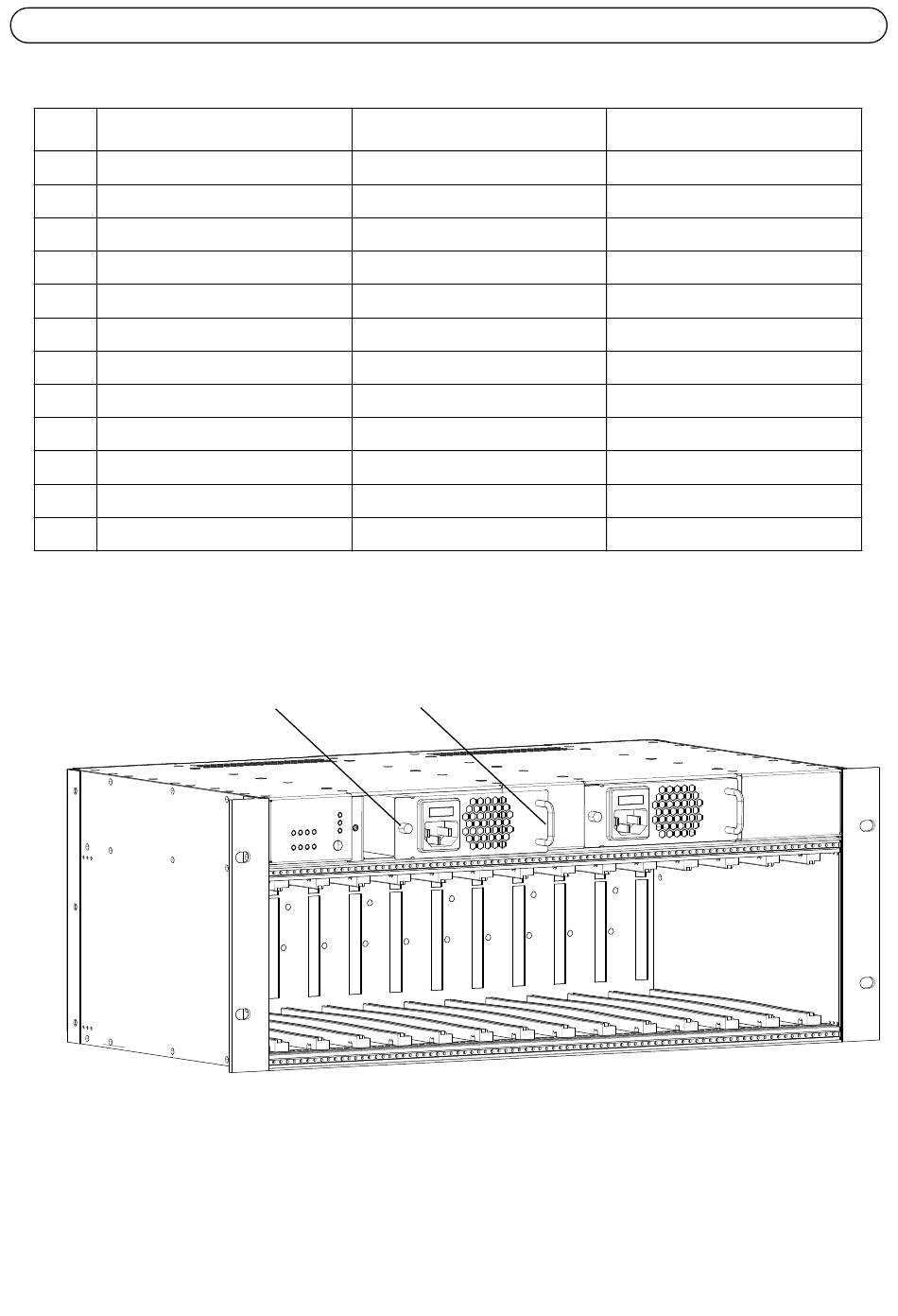

Sustitución de una fuente de alimentación
1. Apague la fuente de alimentación que tiene que cambiar.
2. Afloje el tornillo situado en el lateral izquierdo de la fuente de alimentación y extraiga ésta con
el asa.
3. Introduzca una fuente de alimentación nueva y apriete el tornillo.
4. Encienda la fuente de alimentación para empezar a utilizarla.
AXIS 243Q
NC
NC
NC
NC
Canal 4, salida 1
Canal 3, salida 1
Canal 2, salida 1
Canal 1, salida 1
Canal 4, entrada 1
Canal 3, entrada 1
Canal 2, entrada 1
Canal 1, entrada 1
Tornillo
Asa
AXIS Q7900 Guía de instalación
AXIS 241Q/S, AXIS 240Q
NC
NC
NC
NC
Salida 4
Salida 3
Salida 2
Salida 1
Entrada 4
Entrada 3
Entrada 2
Entrada 1
