Page 22

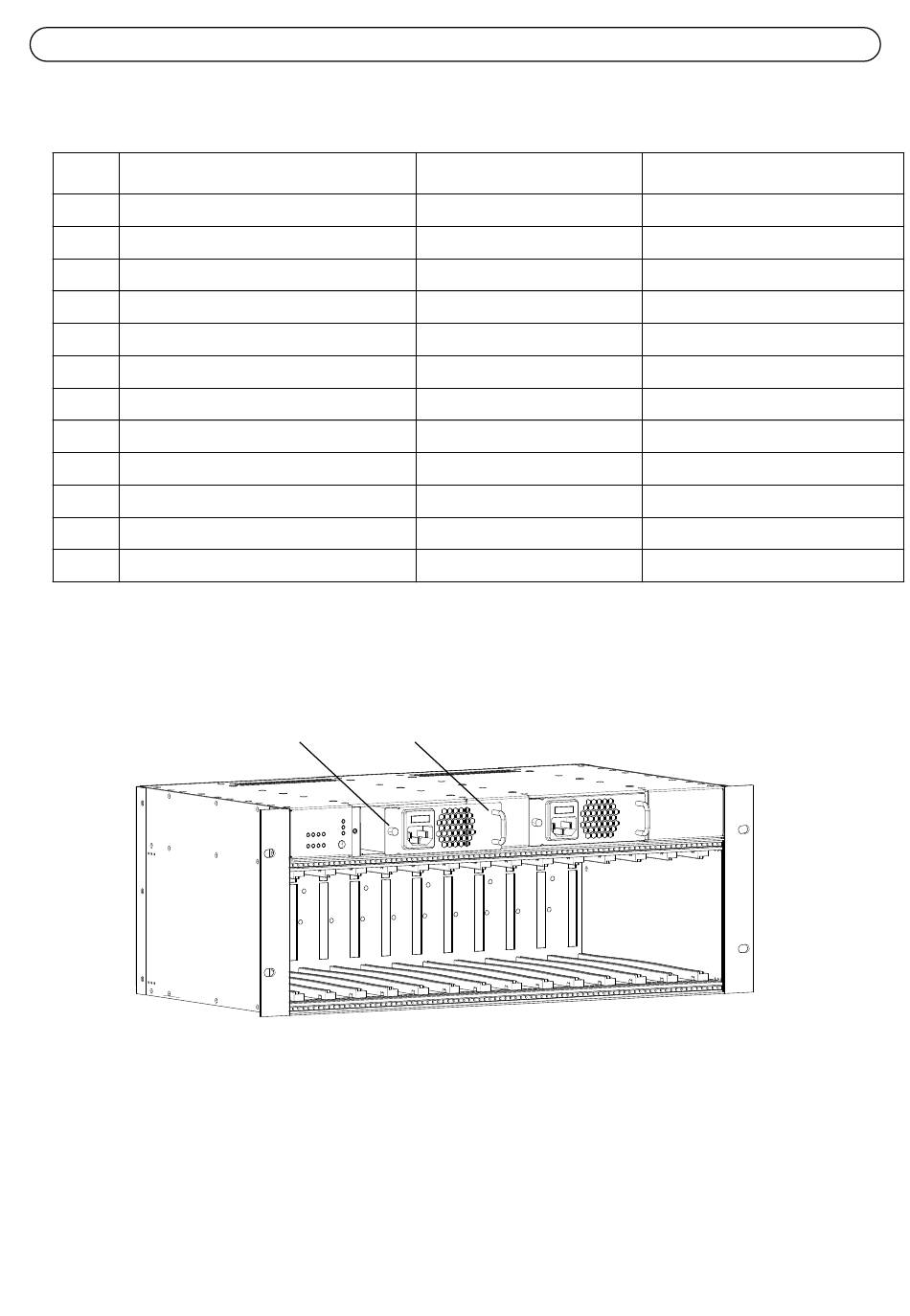

Affectation des broches du connecteur d'entrée/de sortie du rack AXIS Q7900
Broche AXIS Q7406
12
Canal 6, entrée/sortie configurable 2
11
Canal 5, entrée/sortie configurable 2
10
Canal 4, entrée/sortie configurable 2
9
Canal 3, entrée/sortie configurable 2
8
Canal 2, entrée/sortie configurable 2
7
Canal 1, entrée/sortie configurable 2
6
Canal 6, entrée/sortie configurable 1
5
Canal 5, entrée/sortie configurable 1
4
Canal 4, entrée/sortie configurable 1
3
Canal 3, entrée/sortie configurable 1
2
Canal 2, entrée/sortie configurable 1
1
Canal 1, entrée/sortie configurable 1
Remarque :
Reportez-vous au Guide d'installation de l'encodeur vidéo pour toute information à propos
des connecteurs d'entrée/de sortie.
Remplacement d'une alimentation
1. Mettez l'alimentation à remplacer hors tension.
2. Desserrez la vis située sur le côté gauche de l'alimentation et retirez cette dernière à l'aide de la
poignée.
3. Insérez une nouvelle alimentation et resserrez la vis.
4. Allumez la nouvelle alimentation. Vous pouvez maintenant l'utiliser.
AXIS 243Q
NC
NC
NC
NC
Canal 4, sortie 1
Canal 3, sortie 1
Canal 2, sortie 1
Canal 1, sortie 1
Canal 4, entrée 1
Canal 3, entrée 1
Canal 2, entrée 1
Canal 1, entrée 1
Poignée
Vis
AXIS Q7900 Guide d'installation
AXIS 241Q/S, AXIS 240Q
NC
NC
NC
NC
Sortie 4
Sortie 3
Sortie 2
Sortie 1
Entrée 4
Entrée 3
Entrée 2
Entrée 1
