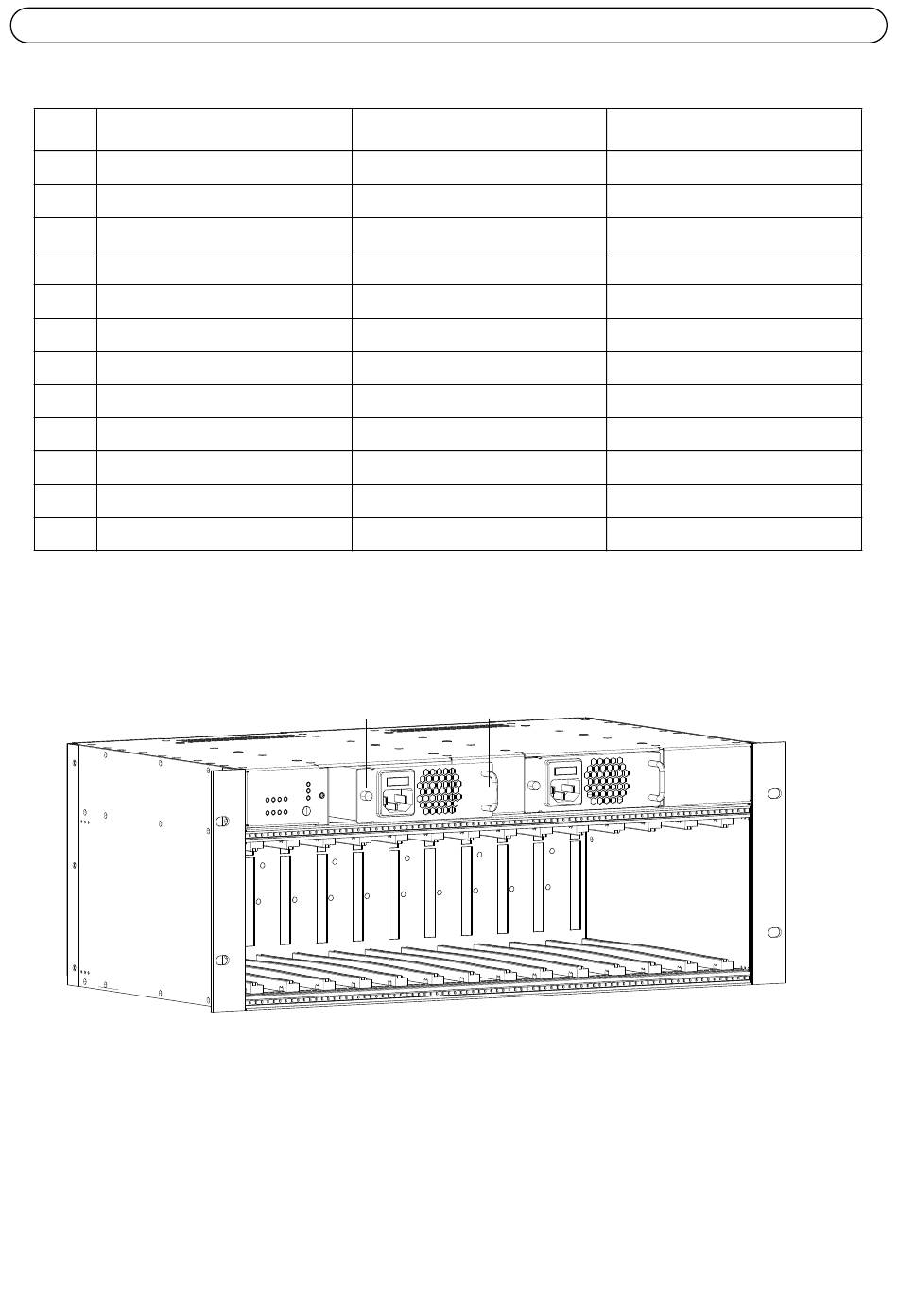

Assegnazioni dei pin del connettore I/O del rack AXIS Q7900
Pin AXIS Q7406
12 Canale 6, I/O 2 configurabile
11 Canale 5, I/O 2 configurabile
10 Canale 4, I/O 2 configurabile
9 Canale 3, I/O 2 configurabile
8 Canale 2, I/O 2 configurabile
7 Canale 1, I/O 2 configurabile
6 Canale 6, I/O 1 configurabile
5 Canale 5, I/O 1 configurabile
4 Canale 4, I/O 1 configurabile
3 Canale 3, I/O 1 configurabile
2 Canale 2, I/O 1 configurabile
1 Canale 1, I/O 1 configurabile
Nota:
Per informazioni sul connettore I/O dei codificatori video, consultare la sezione corrispondente
nella guida all'installazione.
Sostituzione dell'alimentatore
1. Spegnere l'alimentatore che deve essere sostituito.
2. Allentare la vite ubicata sul lato sinistro dell'alimentatore e rimuovere l'alimentatore
utilizzando la maniglia.
3. Inserire il nuovo alimentatore e serrare la vite.
4. Accendere il nuovo alimentatore prima di usarlo.
AXIS 243Q
NC
NC
NC
NC
Canale 4, Uscita 1
Canale 3, Uscita 1
Canale 2, Uscita 1
Canale 1, Uscita 1
Canale 4, Ingresso 1
Canale 3, Ingresso 1
Canale 2, Ingresso 1
Canale 1, Ingresso 1
Maniglia
Vite
Guida all'installazione di AXIS Q7900
AXIS 241Q/S, AXIS 240Q
NC
NC
NC
NC
Uscita 4
Uscita 3
Uscita 2
Uscita 1
Ingresso 4
Ingresso 3
Ingresso 2
Ingresso 1
