AXIS Q7900 Guía de instalación
Por ejemplo, si tiene tres tarjetas y quiere conectarlas en el primer grupo de ranuras 1-4, una de las
tres debe ocupar la ranura 1. Las otras dos tarjetas podrían ocupar la ranura 2, 3 ó 4. O si se
tuvieran que utilizar tres grupos de ranuras, la primera tarjeta podría ocupar la ranura 1 ó 5, la
segunda la 5 u 8, y la tercera podría ocupar la ranura 8 u 11.

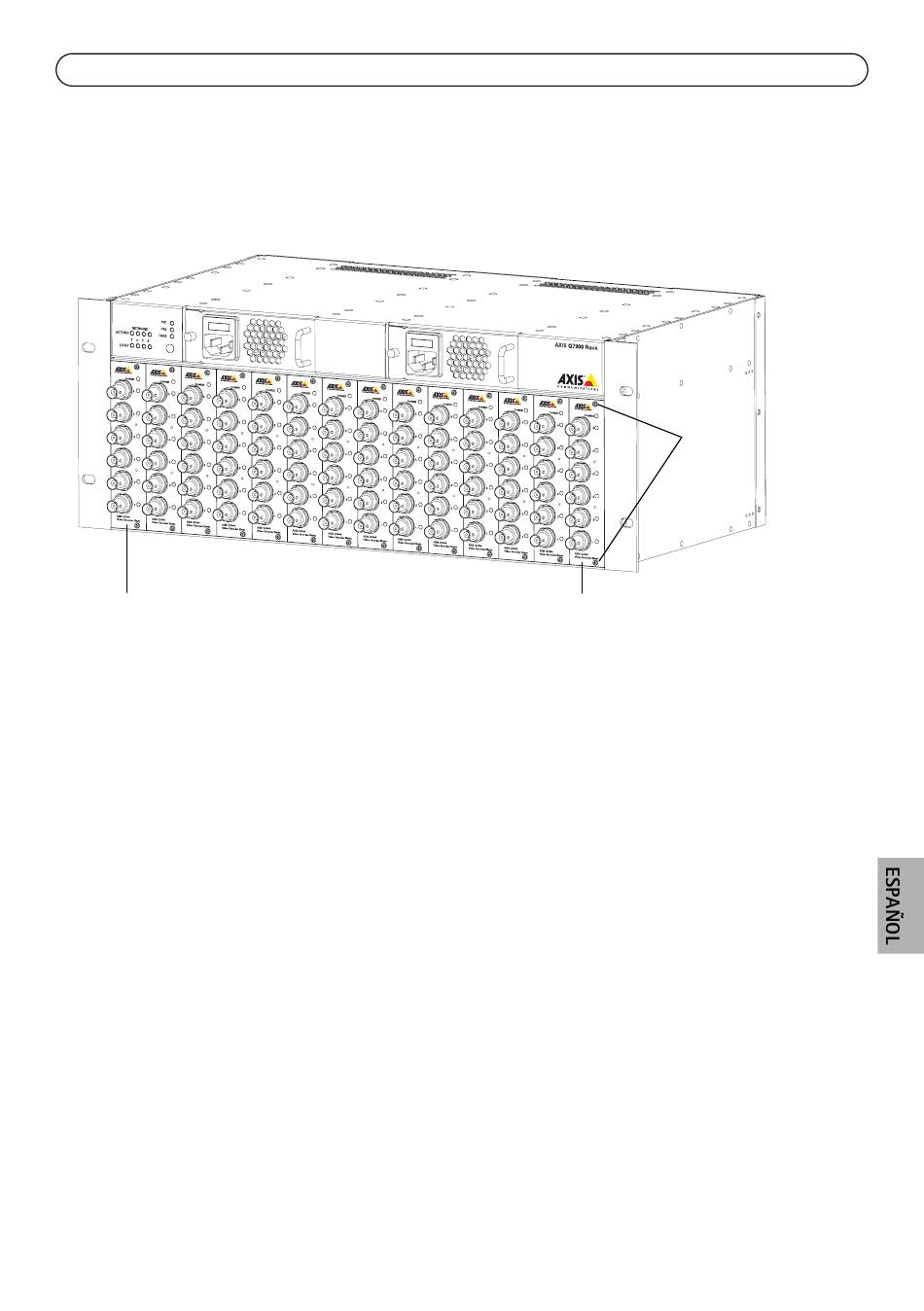

Canal de vídeo 1
Siga estos pasos para instalar un codificador de vídeo de tarjeta Axis en el rack AXIS Q7900:
1. Si hay una tapa de panel frontal, retírela de la ranura en la que va a instalar el codificador de
vídeo. Para ello, desatornille los tornillos de la parte superior e inferior de la tapa.
2. Deslice el codificador de vídeo en su posición, usando las guías como ayuda. Asegúrese de que
el canal de vídeo (1) queda en la parte inferior de la tarjeta cuando se introduce en el rack AXIS
Q7900.
3. Fije el codificador de vídeo en su posición con los tornillos de la tapa del panel frontal.
Nota:
Se deben usar tapas de panel frontal en todas las ranuras vacías.
Tornillos
Canal de vídeo 14
