Seite 32

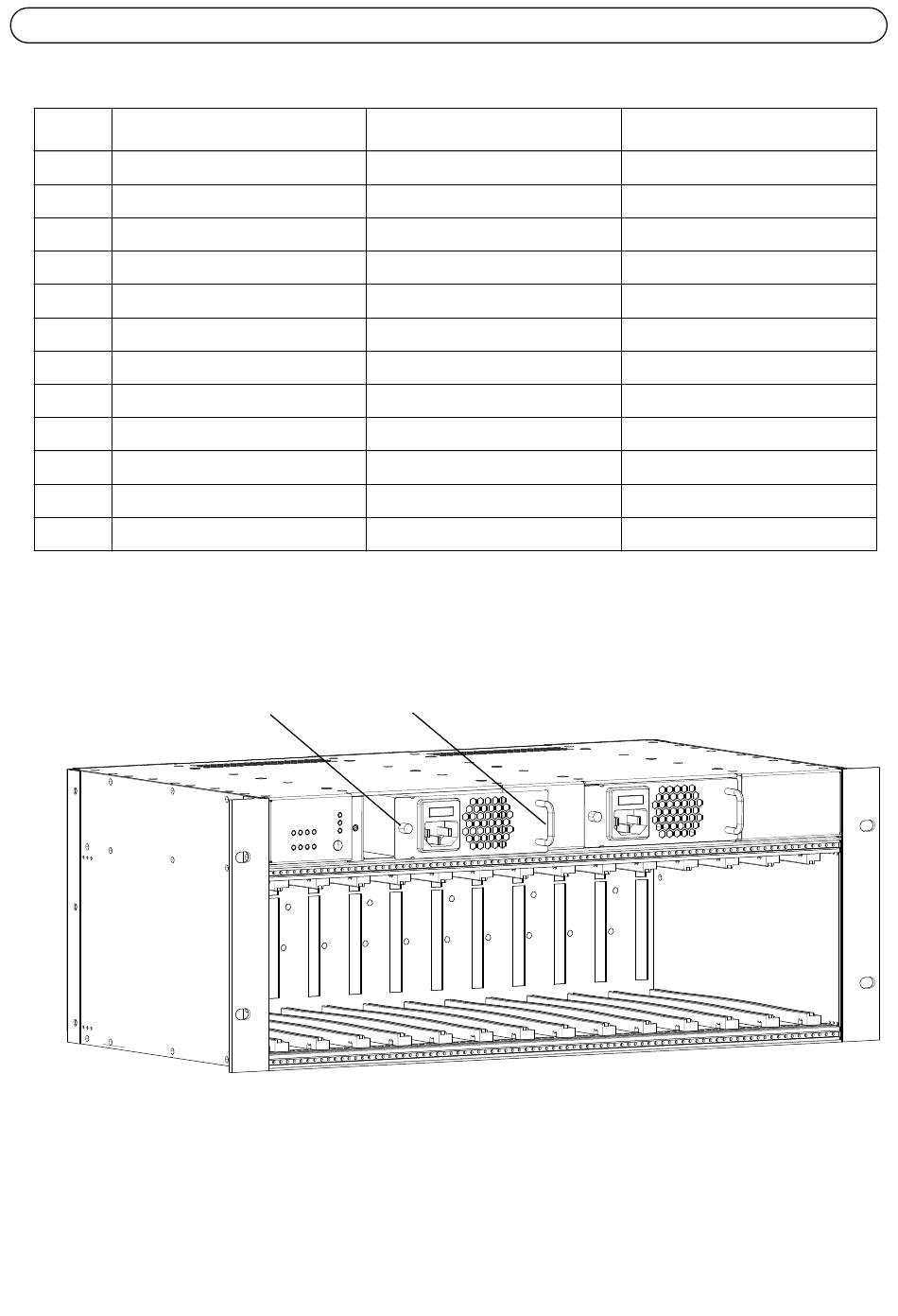

Kontaktbelegungen für den E/A-Anschluss des AXIS Q7900 Racks
Kontakt AXIS Q7406
12 Kanal 6, E/A 2 konfigurierbar
11 Kanal 5, E/A 2 konfigurierbar
10 Kanal 4, E/A 2 konfigurierbar
9 Kanal 3, E/A 2 konfigurierbar
8 Kanal 2, E/A 2 konfigurierbar
7 Kanal 1, E/A 2 konfigurierbar
6 Kanal 6, E/A 1 konfigurierbar
5 Kanal 5, E/A 1 konfigurierbar
4 Kanal 4, E/A 1 konfigurierbar
3 Kanal 3, E/A 1 konfigurierbar
2 Kanal 2, E/A 1 konfigurierbar
1 Kanal 1, E/A 1 konfigurierbar
Hinweis:
Informationen zum E/A-Geräteanschluss für Video-Encoder finden Sie in den Angaben zu den
E/A-Anschlüssen der jeweiligen Installationsanleitungen.
Austauschen eines Netzteils
Schraube
1. Schalten Sie das Netzteil, das ausgetauscht werden muss, aus.
2. Lösen Sie die Schraube, die sich links am Netzteil befindet, und ziehen Sie das Netzteil am Griff
heraus.
3. Setzen Sie ein neues Netzteil ein und ziehen Sie die Schraube wieder fest.
4. Schalten Sie das neue Netzteil ein, um es in Betrieb zu nehmen.
AXIS 243Q
NC
NC
NC
NC
Kanal 4, Ausgang 1
Kanal 3, Ausgang 1
Kanal 2, Ausgang 1
Kanal 1, Ausgang 1
Kanal 4, Eingang 1
Kanal 3, Eingang 1
Kanal 2, Eingang 1
Kanal 1, Eingang 1
Griff
AXIS Q7900 Installationsanleitung
AXIS 241Q/S, AXIS 240Q
NC
NC
NC
NC
Ausgang 4
Ausgang 3
Ausgang 2
Ausgang 1
Eingang 4
Eingang 3
Eingang 2
Eingang 1
