Guida all'installazione di AXIS Q7900
Se si dispone ad esempio di tre codificatori video blade, è necessario installarli nel primo gruppo di
slot numerati da 1 a 4 e uno dei tre codificatori deve occupare lo slot 1. Gli altri due codificatori
video possono essere inseriti indifferentemente negli slot 2, 3 o 4. Se invece si utilizzano tre gruppi
di slot, è necessario inserire il primo codificatore video blade nello slot 1 o 5, il secondo nello slot 5
o 8, e il terzo nello slot 8 o 11.

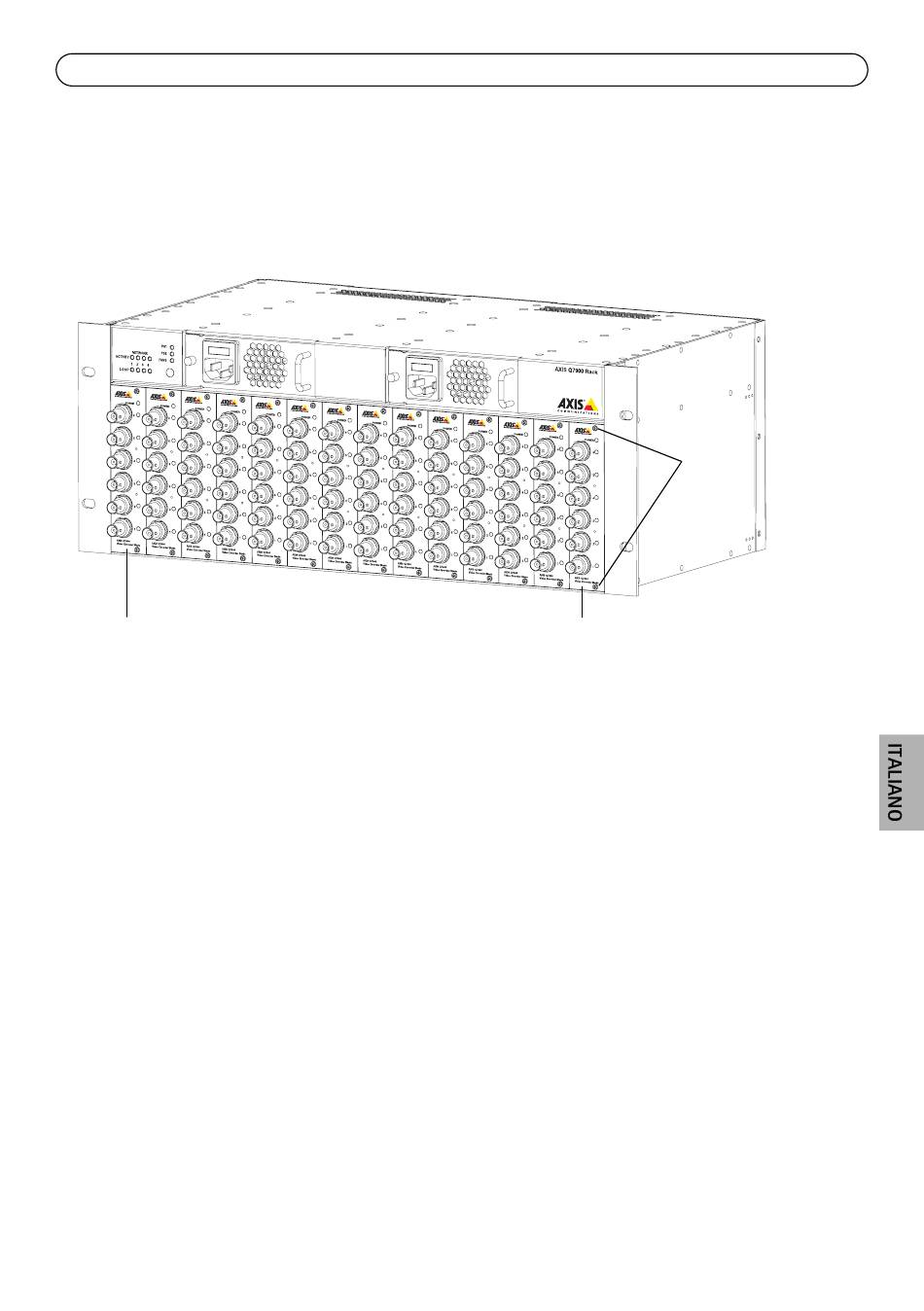

Canale video 1
Attenersi alla seguente procedura per montare il codificatore video blade Axis sul rack AXIS Q7900:
1. Se la copertura del pannello frontale è installata, rimuoverla dallo slot in cui si prevede di
installare il codificatore video. Per effettuare questa operazione allentare la viti nella parte
superiore e inferiore della copertura.
2. Inserire il codificatore video facendolo scorrere lungo le guide. Verificare che il canale video (1)
si trovi nella sezione inferiore del codificatore quando questo è inserito nel rack AXIS Q7900.
3. Fissare in posizione il codificatore video utilizzando le viti della copertura del pannello frontale.
Nota:
Montare le coperture del pannello frontale su tutti gli slot vuoti.
Viti
Canale video 14
