Les connecteurs DIMM dans ce serveur sont identifiés par numéro et par lettre. Les lettres identifient l'ordre
de remplissage. Les numéros d'emplacement indiquent l'ID de l'emplacement DIMM pour les pièces de
rechange.
Modules DIMM simple, double et quadruple rangées
Pour comprendre et configurer correctement les modes de protection de mémoire, il est utile de comprendre
la différence entre les modules DIMM simple, double et quadruple rangées. Certaines exigences de
configuration de modules DIMM sont basées sur ces classifications.
Un module DIMM simple rangée dispose d'un ensemble de puces mémoire accessibles lors de l'écriture ou
de la lecture de la mémoire. Un module DIMM double rangée est similaire, mais comporte deux
modules DIMM simple rangée sur le même module, avec une seule rangée accessible à la fois. Un
module DIMM quadruple comporte, effectivement, deux modules double rangée sur le même module. Une
seule rangée est accessible à la fois. Le sous-système de contrôle de mémoire du nœud sélectionne la
rangée appropriée dans le module DIMM lors de l'écriture ou de la lecture de ce dernier.
Les modules DIMM double et quadruple rangées offrent la capacité la plus élevée avec la technologie de
mémoire existante. Par exemple, si la technologie de mémoire DRAM actuelle prend en charge les modules
DIMM simple rangée 8 Go, un module DIMM double rangées propose 16 Go et un module DIMM quadruple
rangées 32 Go.
Les modules LRDIMM sont libellés en tant que modules DIMM quadruples rangées. Il existe quatre rangées
DRAM sur le module DIMM, mais le tampon LRDIMM crée une abstraction qui permet au système d'identifier
le module DIMM comme un module double rangées. Le tampon LRDIMM isole le chargement électrique sur
le module DRAM du système pour accélérer le fonctionnement. Cela permet une vitesse d'exploitation de la
mémoire plus élevée par rapport à des modules RDIMM quadruples rangées.

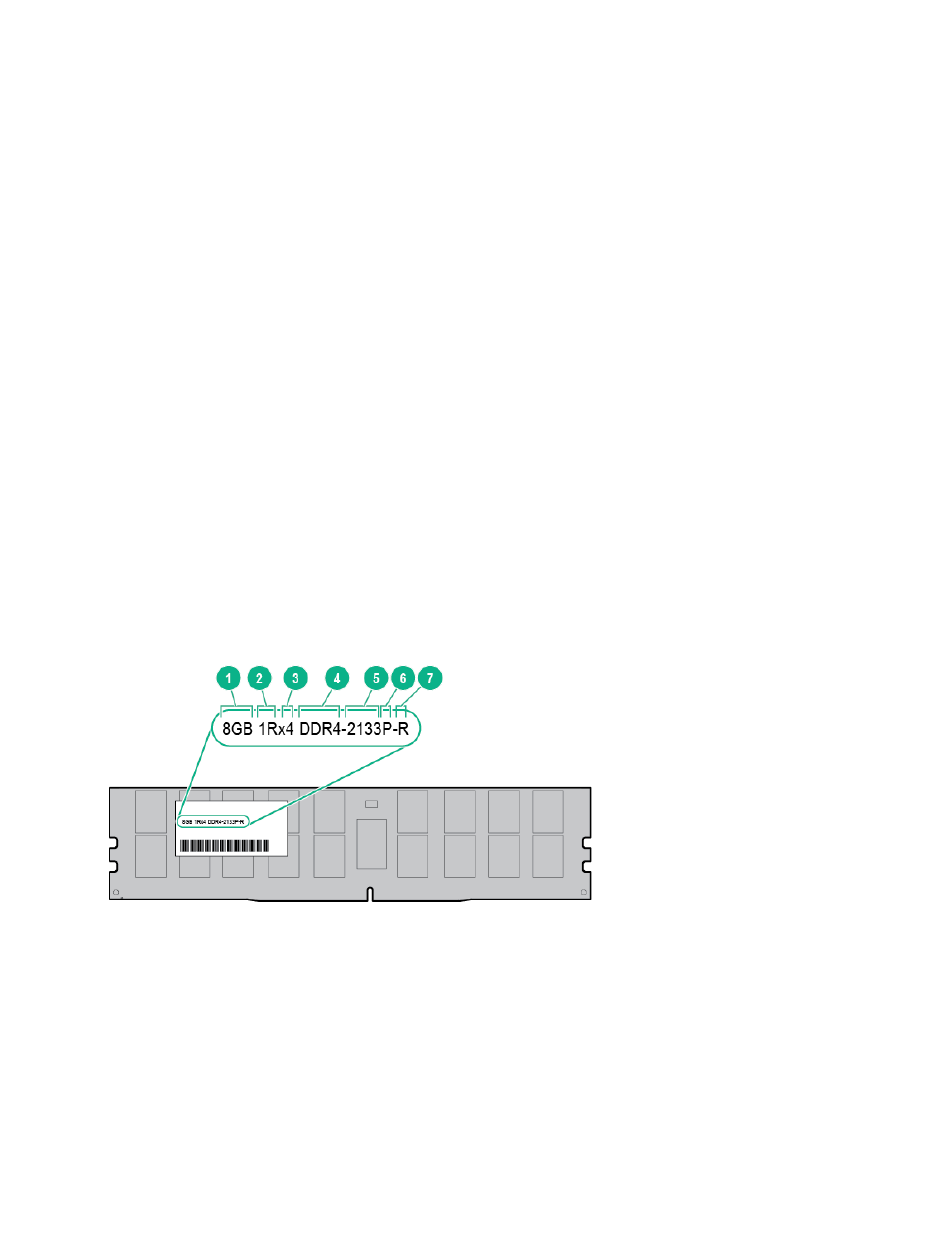

Identification des modules DIMM
Pour déterminer les caractéristiques d'un module DIMM, utilisez l'étiquette fixée sur le module, ainsi que
l'illustration et le tableau ci-dessous.
90
Modules DIMM simple, double et quadruple rangées
