Installation des options du contrôleur de stockage et du module FBWC
IMPORTANT :
Si vous envisagez d'installer une batterie Smart Storage, installez celle-ci dans le châssis avant
d'installer le contrôleur de stockage et le module FBWC dans le nœud.
Procédure
1.
Mettez le nœud hors tension.
2.
Déconnectez tous les câbles périphériques du nœud.
3.
Sortez le nœud hors du châssis.
4.
Placez le nœud sur une surface plate et de niveau.
5.
Retirez la cage d'extension PCI.
6.
Identifiez l'emplacement PCIe compatible avec la nouvelle option, puis retirez l'obturateur de PCI à
l'opposé de cet emplacement.
7.
Retirez l'ensemble de carte à baïonnette et le support de carte à baïonnette.
8.

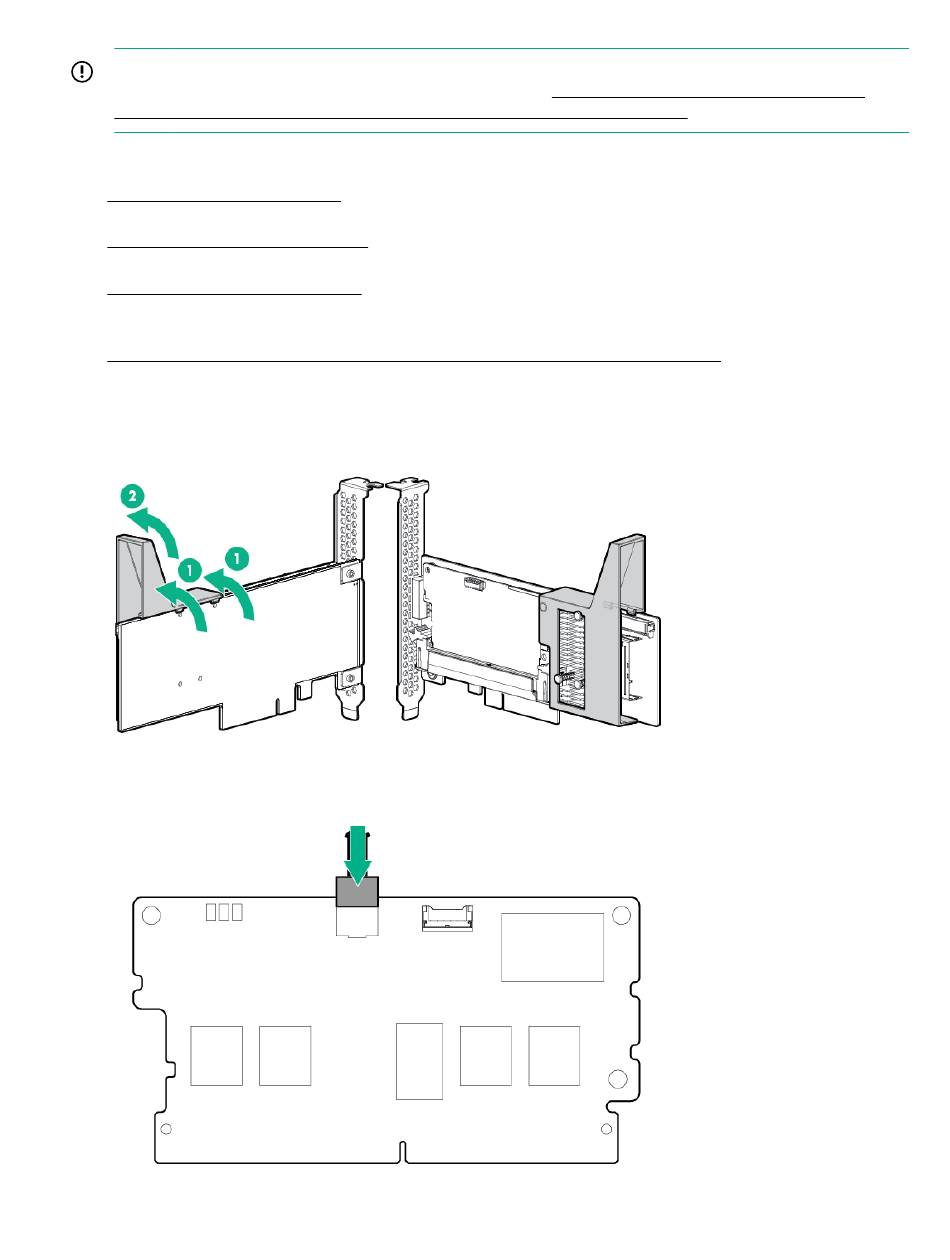

Si vous envisagez d'utiliser un module FBWC, installez le module dans le contrôleur de stockage. Selon
le modèle de contrôleur, le connecteur de câble sur le module de cache peut être orienté vers le haut ou
le bas lorsque le module est installé sur la carte de contrôleur.
9.
Si elle est installée, retirez la prise d'air du contrôleur.
10. Ouvrez le loquet sur le contrôleur.
11. Connectez le câble d'alimentation de secours du module de cache au module.
114
Installation des options du contrôleur de stockage et du module FBWC
