Installation d'une carte d'extension
Déterminez s'il existe des exigences thermiques pour l'option. Pour obtenir une liste des options qui
comportent des limites thermiques, reportez-vous à la section « Limites thermiques ».
Pour installer le composant :
Procédure
1.
Mettez le nœud hors tension.
2.
Déconnectez tous les câbles périphériques du nœud.
3.
Sortez le nœud hors du châssis.
4.
Placez le nœud sur une surface plate et de niveau.
5.
Retirez la cage d'extension PCI.
6.
Identifiez l'emplacement PCIe compatible avec la nouvelle option, puis retirez l'obturateur de PCI à
l'opposé de cet emplacement.
7.
Branchez les câbles appropriés sur la carte d'extension.
8.

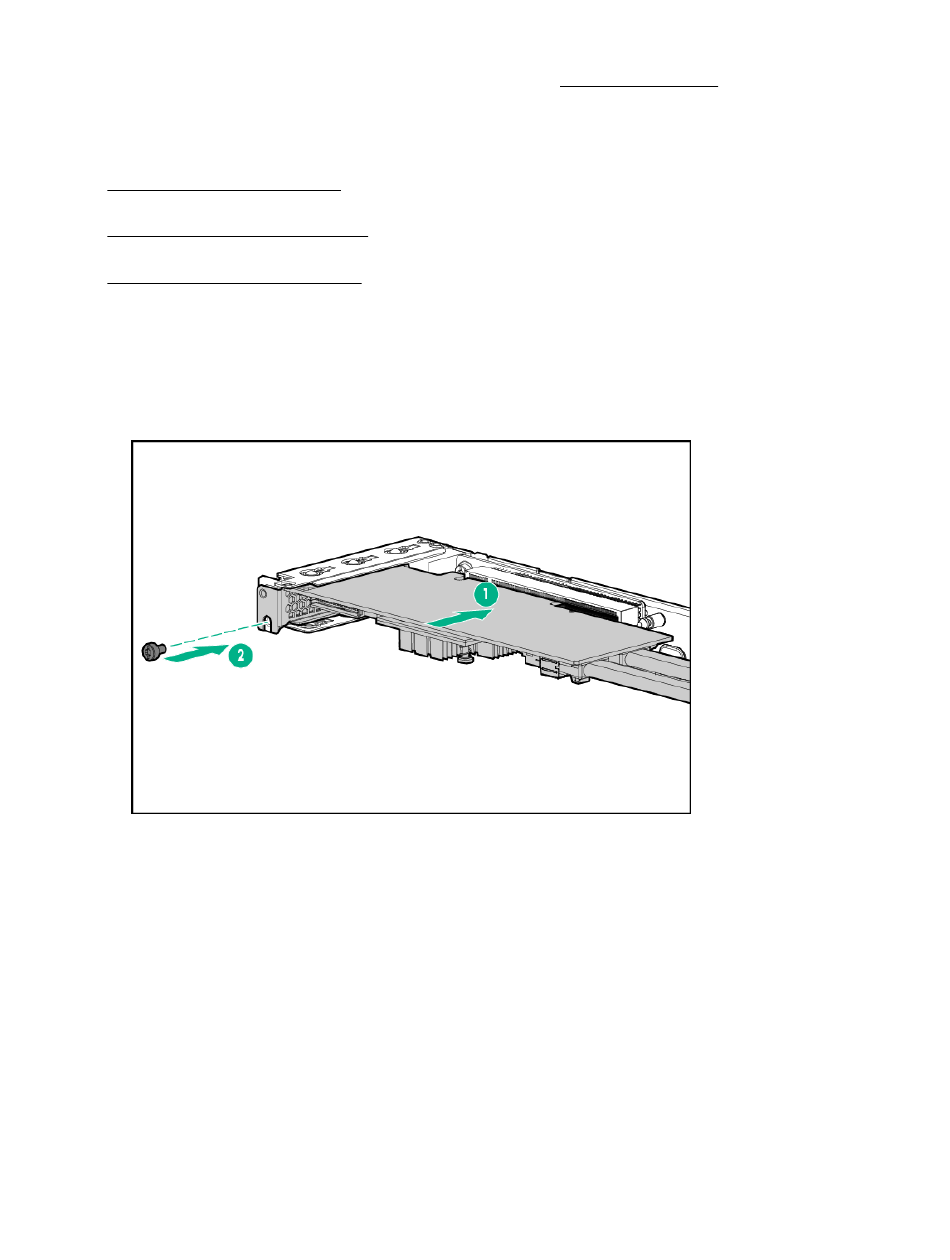

Installez la carte d'extension dans l'ensemble de cage adaptatrice et fixez-la sur la cage adaptatrice avec
une vis T-15.
•
Connecteur 1 de l'ensemble de cage adaptatrice PCI gauche à connecteur unique
•
Connecteur 1 de l'ensemble de cage adaptatrice PCI de nœud 2U à connecteur unique
