4.3.8 Unités type WBC et WBS
Les unités WCB et WSB peuvent être équipées d'un disjonc-
teur dans le vide série Vmax jusqu'à 17,5 kV et VD4/sec à
24 kV ou avec un contacteur dans le vide série VSC/P.
L'appareil, toujours dans la version extractible, est monté sur
un chariot qui permet de réaliser les positions suivantes par
rapport au compartiment:
– EMBROCHÉ: circuits principaux et auxiliaires embrochés;
– SECTIONNÉ: partiellement sectionné avec les circuits
principaux débrochés et les circuits auxi-
liaires embrochés (connecteur à fiche em-
broché);
totalement sectionné avec circuits princi-
paux et auxiliaires débrochés (connecteur à
fiche extrait);
– EXTRAIT:
circuit principaux et auxiliaires débrochés et
appareillages sorti du tableau.
Dans les positions d'embroché et sectionné l'appareil reste
dans le compartiment avec la porte fermée et leur position est
visible à travers le hublot d'inspection du tableau. La traverse
1
2
3

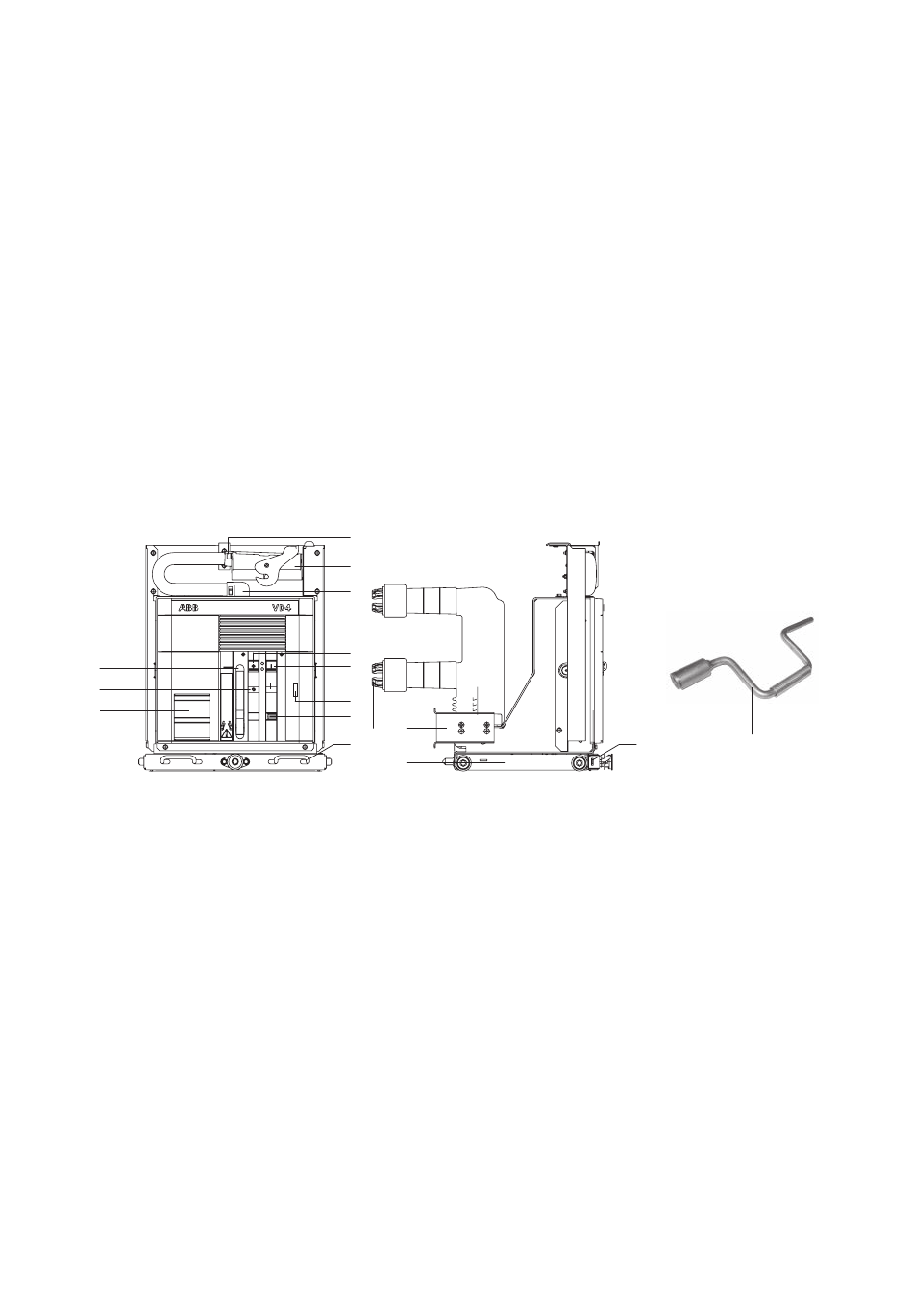

Légende
1
Levier de bandage manuel du ressort de fermeture
2
Indicateur disjoncteur ouvert/fermé
3
Plaque des caractéristiques
4
Poussoir d'ouverture
5
Bouton-poussoir de fermeture
6
Signalisation ressort de fermeture bandé/débandé
7
Compteur de manœuvres
8
Contacts de sectionnement
9
Glissière pour l'actionnement des volets du tableau
26
d'accrochage frontale permet la manœuvre d'embrochage/
sectionnement la porte étant fermée, au moyen du levier spé-
cial de manœuvre.
Les appareillages sont équipés de verrouillages, montés sur la
traverse frontale, à placer dans les encastrements correspon-
dants du compartiment.
Un verrouillage empêche l'avancement du chariot dans le
tableau, quand le sectionneur de terre est fermé, tandis
qu'avec le chariot en position intermédiaire entre sectionné et
embroché, un verrouillage empêche la fermeture du disjoncteur
(tant mécanique qu'électrique).
Sur demande, un aimant de verrouillage peut être monté sur le
chariot; s'il est désexcité, il empêche la manœuvre du chariot.
Le cordon avec le connecteur (fiche) pour le raccordement
des circuits auxiliaires au compartiment instruments sort de la
partie supérieure du capot de commande.
Les contacts auxiliaires du disjoncteur et les contacts de
position embroché et débroché du chariot sont embarqués sur
le disjoncteur. Des glissières métalliques pour la commande des
volets de cloisonnement des contacts supérieurs de moyenne
tension sont fixées de chaque côté de l'appareil.
13
14
15
4
5
6
12
7
9
8
17
10
10 Chariot
11 Verrouillages pour l'accrochage dans la partie fixe
12 Dispositif mécanique d'exclusion du déclencheur à minimum de tension (en option)
13 Butées pour l'actionnement des contacts situés dans la cellule
14 Connecteur (fiche)
15 Raccord du câblage
16 Levier de manoeuvre d'embrochage/débrochage du disjoncteur
17 Poignées d'actionnement des verrouillages (11)
Figure 58.
16
11
