5. Raccorder les barres aux pôles supérieurs du disjoncteur.
a) Trois pôles supérieurs du disjoncteur.

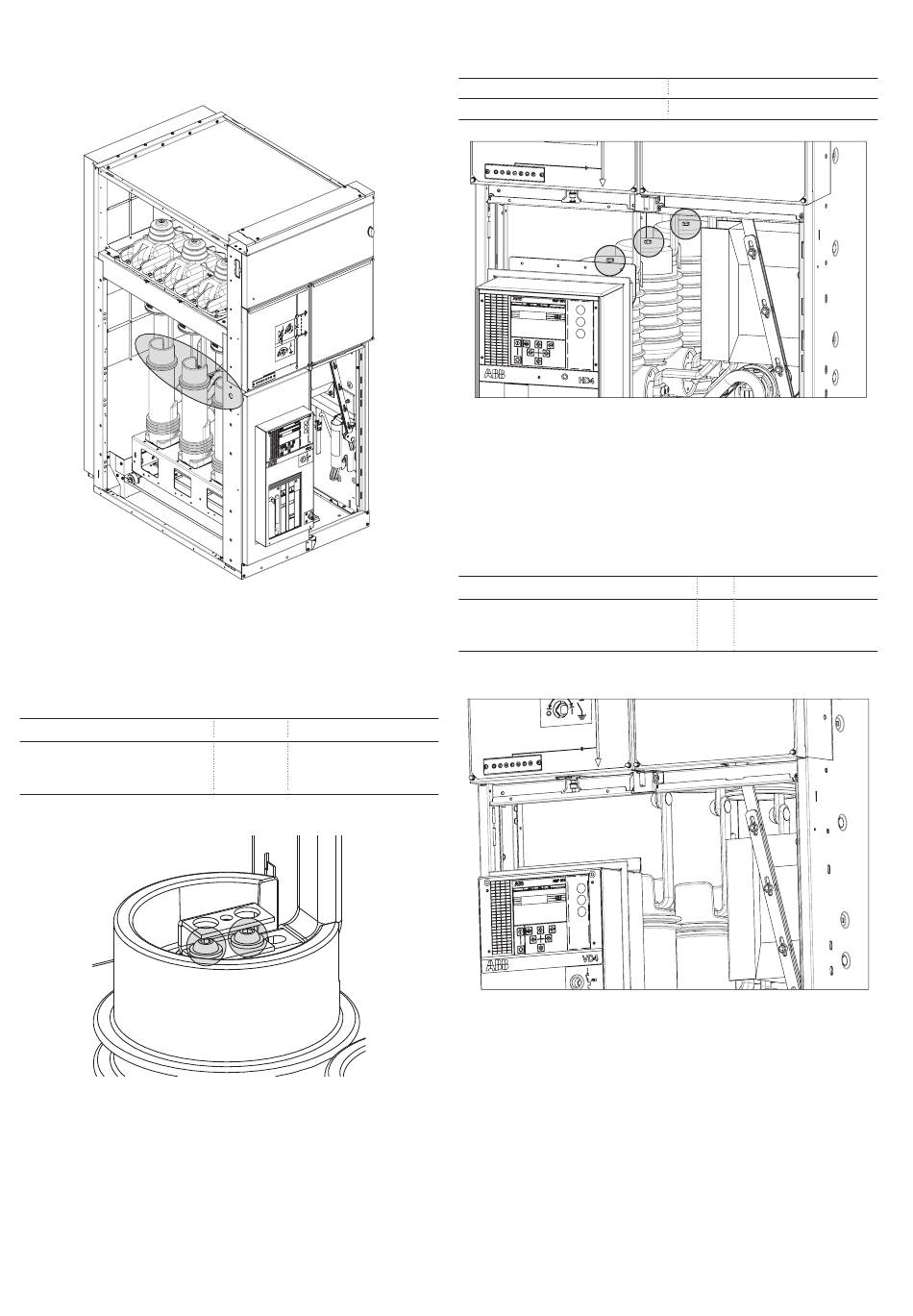

Figure 112. Installation des pôles supérieurs du disjoncteur
b) Insérer la partie concernée (disjoncteur HD4/sec seulement)
et la visser dans le disjoncteur supérieur.
Composants
Vis six pans creux à tête bombée
M8x25, rondelles élastiques
coniques D8
Figure 113. Raccordement
48
pc.
Couple de serrage (Nm)
6
30
6. Mettre en place les capuchons (disjoncteurs HD4/sec seule-
ment).
Composants
Nylon 8 mm
Figure 114. Mise en place des capuchons
7. Raccorder les barres aux pôles inférieurs de l'interrupteur-
sectionneur.
a) Raccorder les barres.
Composants
Boulons à tête ronde à collet carré sous-
tête M10x35, rondelles élastiques coniques
D10, écrou hexagonal M10 acier 8
Figure 115. Raccordement des barres
pc.
3
pc.
Couple de serrage (Nm)
3
70
