En cas de commande à double ressort motorisée avec GSec
cad (carte électronique):
1. Enlever l'enveloppe de protection du mécanisme de com-
mande.
2. Introduire un tournevis comme indiqué dans la photo et
pousser le lever vers le bas.
3. Faire déclencher les ressorts
4. Remettre l'enveloppe de protection en place.
En cas de motorisation avec télérupteurs:
1. Déposer le capot de protection de la commande.
2. Introduire l'outil spécial (tournevis) comme indiqué dans la
figure et inhiber le verrouillage.
3. Introduire le levier de manœuvre dans l'ouverture.
4. Tourner le levier dans le sens des aiguilles d'une montre en
débloquant le moteur.
5. Retirer le levier de manœuvre dans l'ouverture.
6. Actionner le bouton-poussoir d'ouverture pour débander les
ressorts.
22

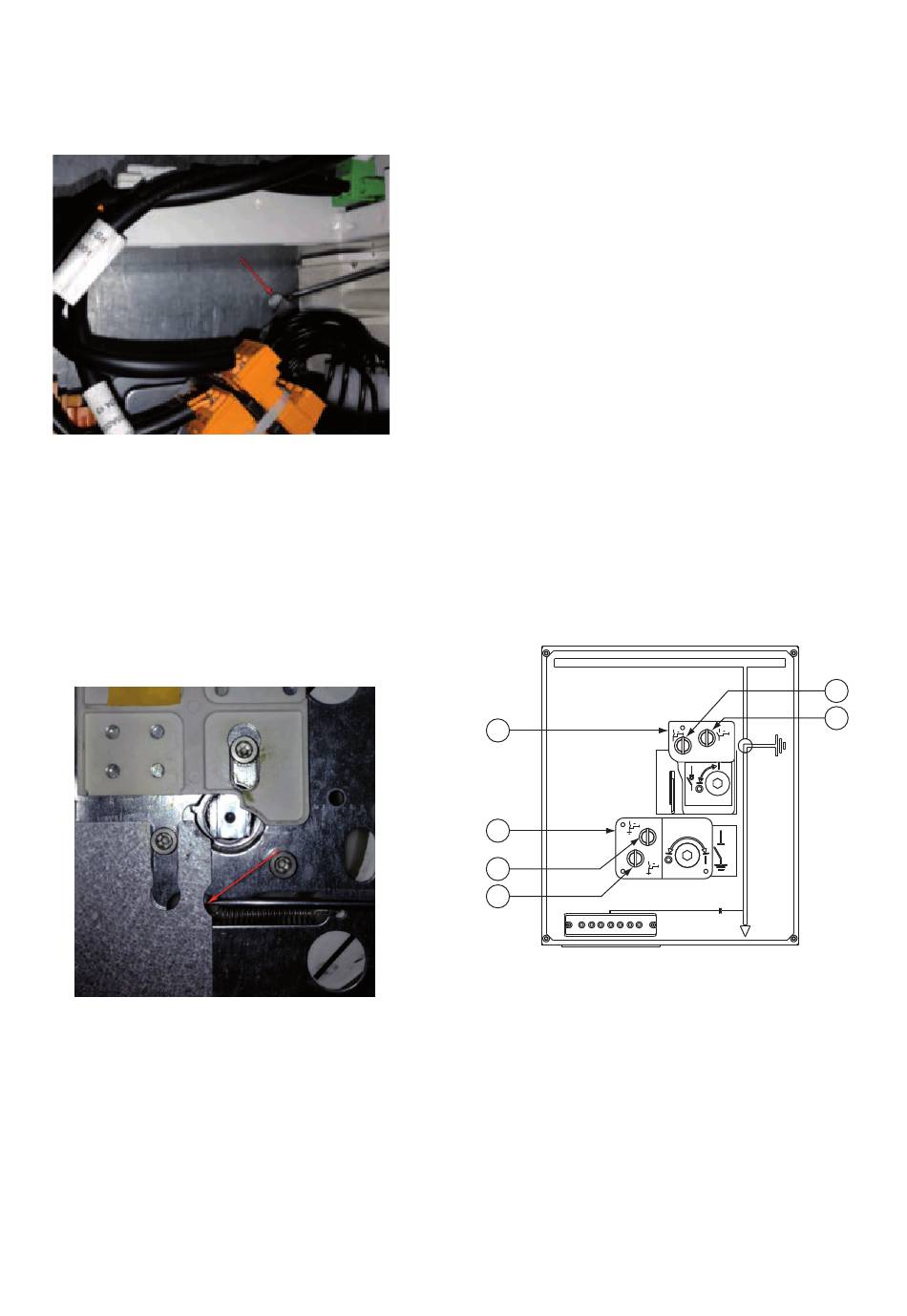

Figure 45.
Figure 46.
4.3.4 Fonctionnement des unités dotées de verrouillages
par clé
Les unités peuvent être dotées de verrouillages par clé. Les
verrouillages par clé sont disponibles séparément soit pour
l'interrupteur de ligne que le sectionneur de terre. Les verrous
à clé peuvent être utilisés uniquement dans les cas suivants:
– En cas de commande à ressort simple 3 options différentes
sont disponibles pour le disjoncteur de ligne:
- "ouvert-libre" (1 clé qui bloque l'interrupteur en position
"ouvert")
- "fermé-libre" (1 clé qui bloque l'interrupteur en position
"fermé")
- combinaison de "ouvert-libre" et "fermé-libre" (2 clés).
– En cas de commande à double ressort 1 seule option est
disponible pour le disjoncteur de ligne:
- "ouvert-libre" (1 clé qui tourne seulement si l'interrupteur
est en position "ouvert" avec les ressorts déchargés).
– Aussi bien dans le cas de commande à ressort simple que
double, 3 options différentes sont disponibles pour le sec-
tionneur de terre:
- "ouvert-libre" (1 clé qui bloque l'interrupteur en position
"ouvert")
- "à terre-libre" (1 clé qui bloque l'interrupteur en position
"à terre")
- combinaison de "ouvert-libre" et "à terre-libre" (2 clés).
La figure 47 montre un exemple de verrouillages par clé. L'unité
avec commande à ressort simple est dotée de 2 verrouillages
à clé pour le disjoncteur de ligne ainsi que 2 verrouillages à clé
pour le sectionneur de terre.
A
B
2
1
A) Verrouillage à clé pour sectionneur de ligne
B) Verrouillage à clé pour sectionneur de terre
1) Libre en fermé
2) Libre en ouvert
Figure 47. Commande à ressort simple doté de 2 verrouillages par clé pour le
disjoncteur de ligne et de 2 verrouillages par clé pour le sectionneur de terre
L'interrupteur-sectionneur de ligne est associé avec le verrou à
clé "A" qui peut être fourni avec 2 clés. La clé "1" est libre avec
l'interrupteur-sectionneur en "fermé", au contraire la clé "2" est
libre avec l'interrupteur-sectionneur en "ouvert".
Le sectionneur de terre est associé avec le verrou à clé "B" qui
peut être fourni avec 2 clés. La clé "1" est libre avec le section-
neur de terre en "fermé", au contraire la clé "2" est libre avec le
sectionneur de terre en "ouvert".
1
2
