PROline Prosonic Flow 93 PROFIBUS-DP/-PA

Endress+Hauser
Abschlusswiderstände einstellen (nur bei PROFIBUS-DP)
Da Fehlanpassungen der Impendanz zu Reflexionen auf der Leitung führen und damit
eine fehlerhafte Kommunikationsübertragung verursacht werden kann, ist es wichtig die
Leitung richtig abzuschließen.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
Die Terminierungsschalter befinden sich auf der I/O-Platine.
• Für Baudraten bis 1,5 MBaud wird beim letzten Messumformer am Bus die Terminie-
rung über die Terminierungsschalter SW 1 eingestellt: ON – ON – ON – ON.
• Wird das Gerät über 1,5 MBaud betrieben, kann an den Anschlussklemmen 24 (GND)
und 25 (+5 V) die Spannungsversorgung für eine externe Terminierung entnommen
werden (diese muss für Atex II2G zugelassen sein).

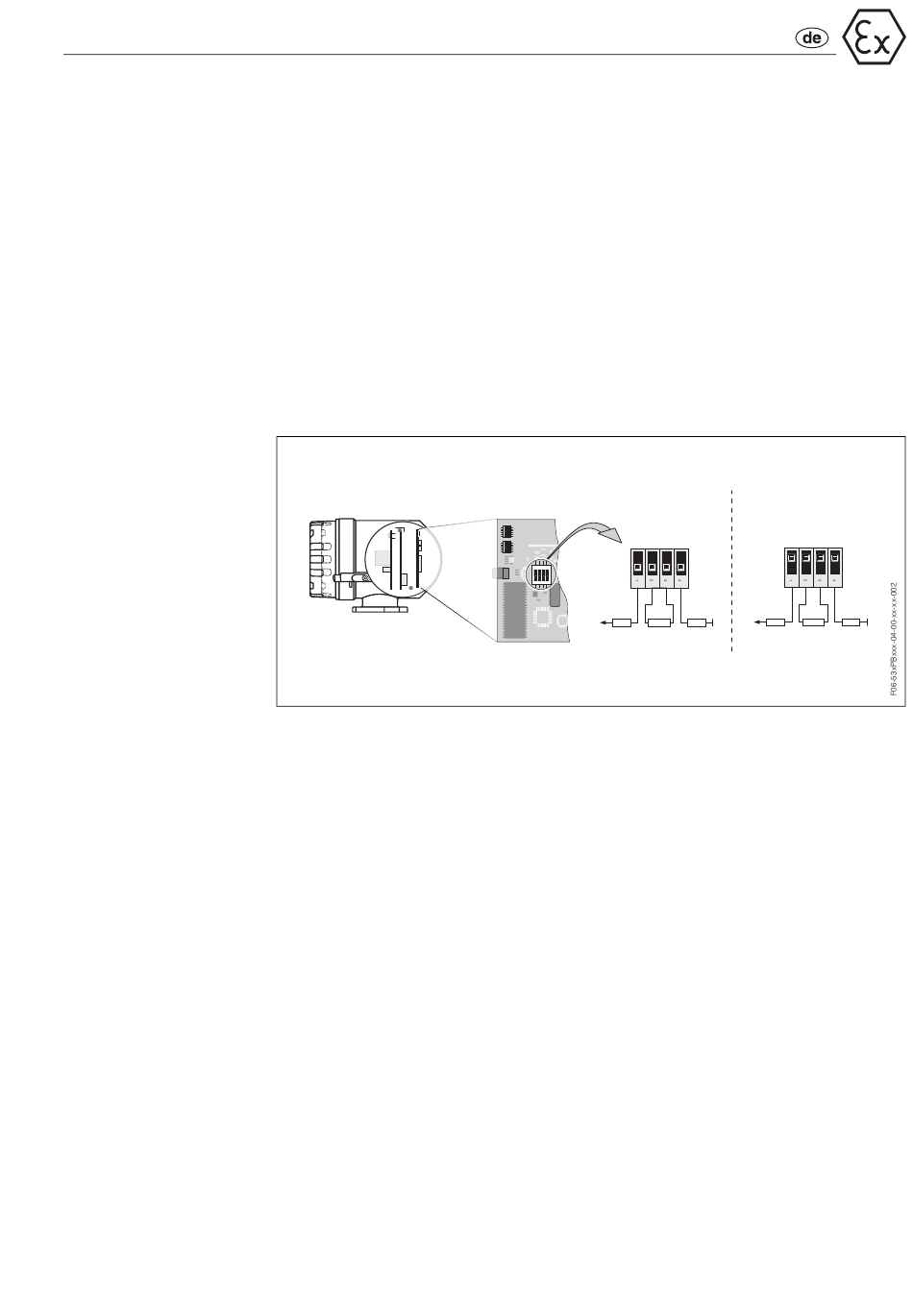

Abb. 7: Abschlusswiderstände einstellen (PROFIBUS-DP)
A = Werkeinstellung
B = Einstellung am letzten Messumformer
A
SW 1
ON
O N OFF
O N
O N
O N
1 2 3 4
1 2 3 4
1 2 3 4
1 2 3 4
+5V
390 Ω 220 Ω 390 Ω
B
SW 1
ON
OFF
+5V
390 Ω 220 Ω 390 Ω
19
