Kabelspezifikationen (Sensor)
Die Sensorkabelverbindung zwischen Messsensor und Messumformer wird in der
Zündschutzart EEx i ausgeführt.
• Die Kabel sind in den Längen 5 m, 10 m, 15 m und 30 m erhältlich.
• Als Kabelmaterial stehen PTFE und PVC zu Auswahl.
Achtung!
Es sind die von E+H ab Werk vorkonfektionierten und mit jedem Sensorpaar mitgelie-
ferten Kabel zu verwenden.
Hinweis!
Kabelspezifikationen (PROFIBUS) siehe Seite 16.
Anschluss der Sensorverbindungskabel
Warnung!
• Hilfsenergie ausschalten, bevor Sie den Anschlussraum öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung
von Teilen der Elektronik führen.
B
a

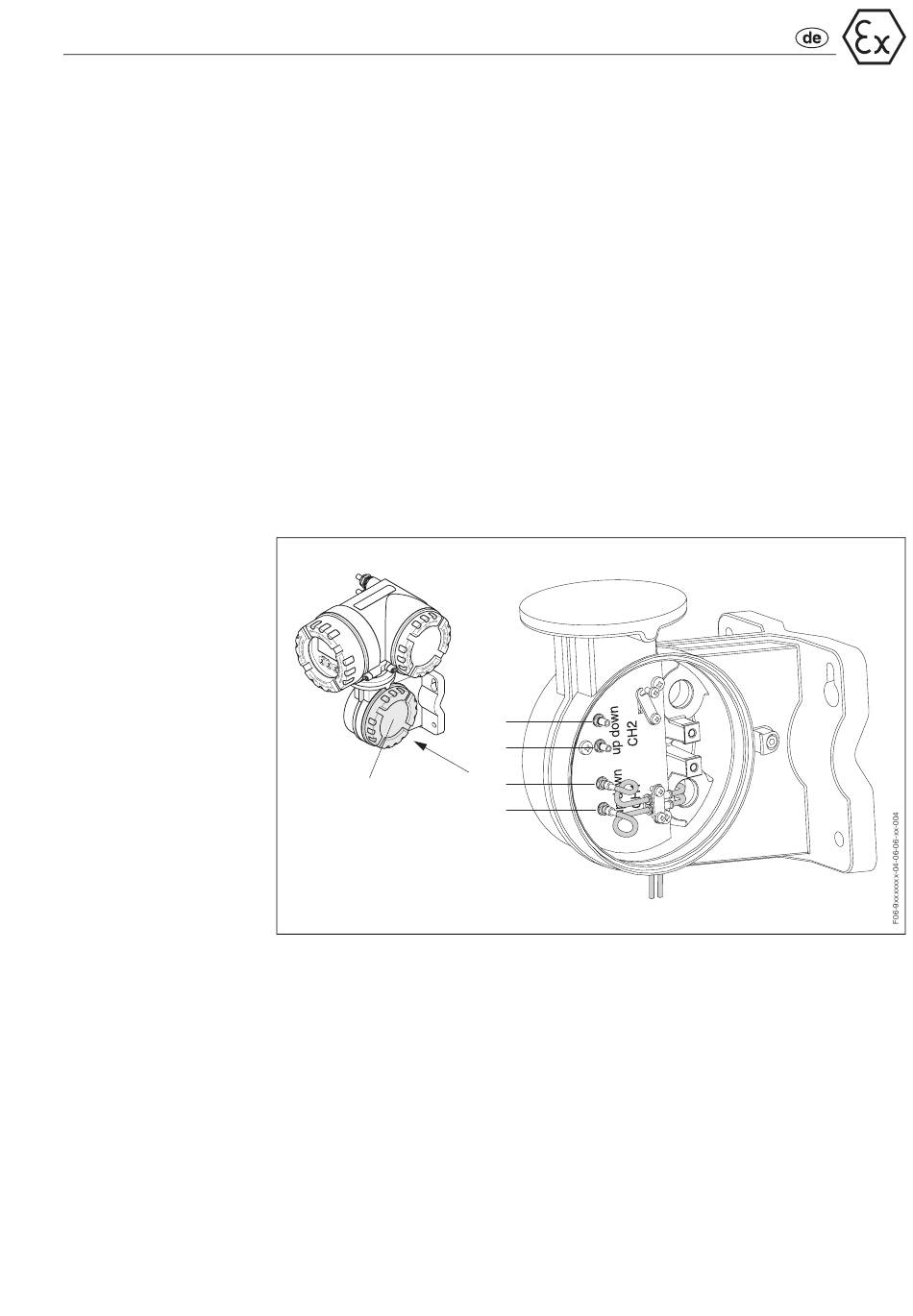

Abb. 4: Anschließen der beiden möglichen Messsysteme (einkanal bzw. zweikanal)
a = Ansicht B
1 = Kanal 1 stromaufwärts (upstream)
2 = Kanal 1 stromabwärts (downstream)
3 = Kanal 2 stromaufwärts (upstream)
4 = Kanal 2 stromabwärts (downstream)
4
3
2
1
B
