Identification des composants
Raccordements de fluides &
accessoires
(F
. 8)
IG
1. Placez une vanne d'arrêt produit (T) sur l'entrée
produit 1/2–14 ptn(m) du réchauffeur ; ne serrez
pas trop . Raccordez la conduite de fluide à
la vanne.
Pour ne pas se blesser gravement lorsqu'un
composant ou l'équipement casse :
•
N'installez jamais de dispositif d'arrêt entre le
réchauffeur et le pistolet, car cela emprisonnera
le produit chauffé, de sorte qu'il ne pourra plus
se dilater.
•
N'utilisez jamais de régulateur de fluide comme
dispositif d'arrêt placé entre le réchauffeur et
le pistolet.
•
Prévoyez un moyen pour que le produit puisse
bien se dilater lorsqu'il est chauffé.
2. Prévoyez un moyen pour que le produit puisse
bien se dilater lorsqu'il est chauffé. Options :
-
utilisez des flexibles souples entre le
réchauffeur et le pistolet.
-
Placez un accumulateur de taille suffisante en
aval du réchauffeur.
-
Placez une vanne de détente (X) préréglée
pour relâcher de la pression lorsqu'elle
dépasse la pression de service maximale
du système.
3. Placez un filtre pour fluide (L), une vanne de
vidange (M) et un régulateur de pression produit
(N) près de la sortie produit de 1/2-14 ptn(f)
du réchauffeur. Raccordez ensuite la conduite
de fluide.
12
T
F

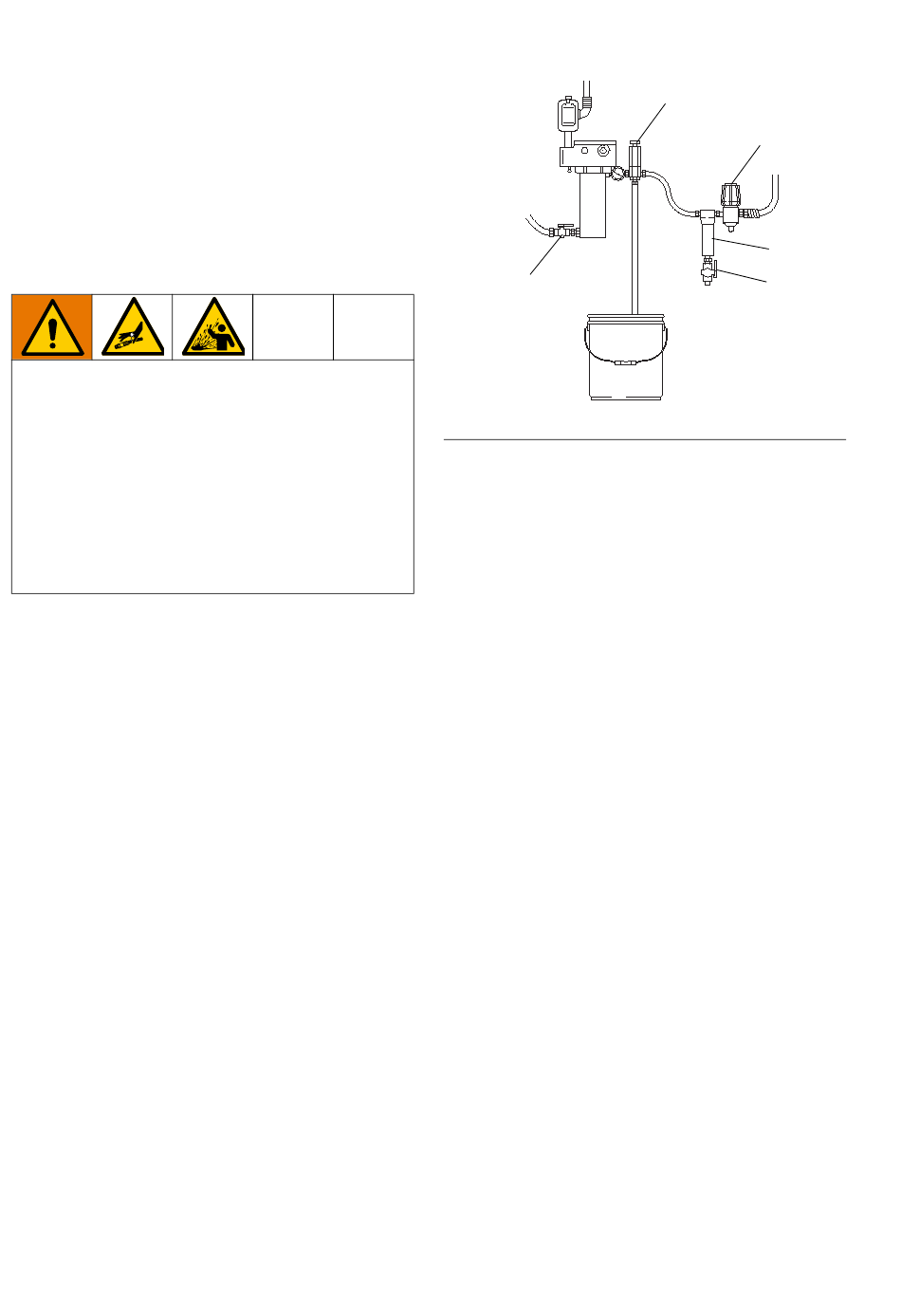

. 8 : Raccordements de fluides & accessoires
IG
X
N
L
M
05545-524
309555ZAB
