CONSIGNES D'INSTALLATION
AVERTISSEMENT: Gardez toujours la feuille d'avertissements (EXPLICATIONS ET AVERTISSEMENTS SPÉCIAUX) à proximité
de votre four à titre d'information.
1) Retirez tous les matériaux d'emballage qui se trouvent à
l'intérieur de la cavité du four. Retirez également le fi lm
bleu de protection qui est posé sur les parois extérieures
du four.
2) Vérifi ez soigneusement que le four ne présente aucun signe
d'endommagement.
3) Posez le four sur une surface horizontale et plate et
suffi samment solide pour supporter le poids du four et
également celui des aliments les plus lourds que vous avez
l'intention d'y cuire.
4) Assurez-vous qu'un espace libre minimum de
25 cm est prévu au-dessus du four.
ON DEF. NO. CHECK LOCK FILTER
5) Branchez la fi che du cordon d'alimentation dans une prise
murale standard (avec prise de terre).

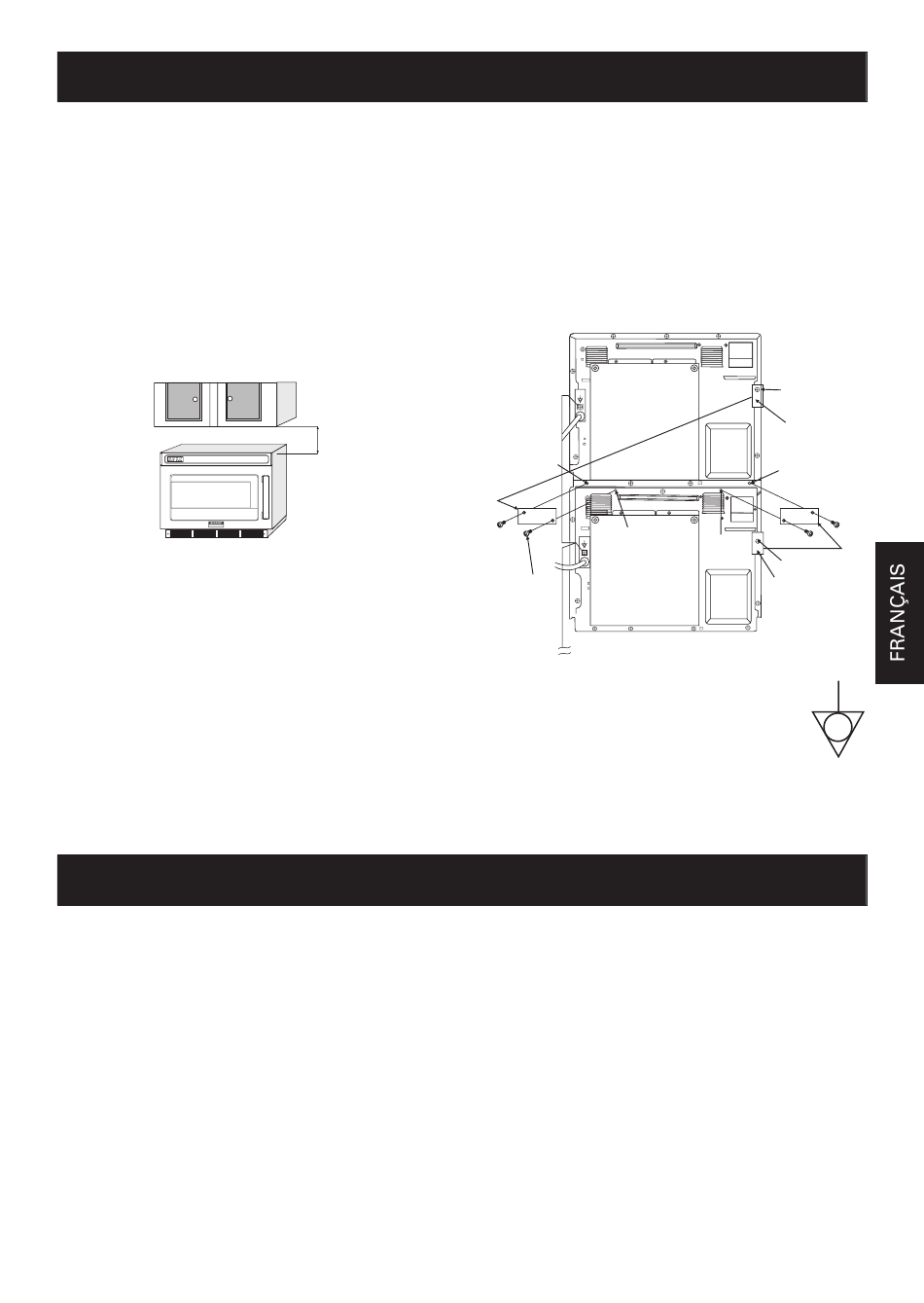

6) Il est possible d'installer ensemble deux fours de modèle
identique en les disposant l'un au-dessus de l'autre. Pour
cela, procédez comme suit.
A. Placez le four A à l'emplacement désiré. Placez le four B
au-dessus du four A comme illustré sur la fi gure.
B. Retirez les vis (a) et les platines de fi xation A et B sur le côté
droit du panneau arrière des fours A et B.
C. Replacez les vis (a) retirées à l'étape B et serrez-les.
D. Retirer les vis (b), (c), (d) et (e) et installez les platines de
fi xation A et B qui ont été ôtées à l'étape B sur les bords
inférieurs du four B, comme indiqué sur la fi gure.
E. Replacez les vis (b), (c), (d) et (e) qui ont été ôtées à
l'étape D et serrez-les.

ACCESSOIRES

Assurez-vous que les accessoires suivants sont contenus dans l'emballage:
• Mode d'emploi
• Touch guide
• Feuille d'avertissement (EXPLICATIONS ET AVERTISSEMENTS SPÉCIAUX) : Code de la pièce TCAUHA 276 WRR0)

REMARQUES :

• Lorsque vous passez une commande d'accessoires, veuillez mentionner au revendeur ou au service d'entretien agréé
par SHARP ces d'informations : nom des pièces et nom du modèle.
• La désignation du modèle est imprimée sur la porte du four à micro-ondes.
AVERTISSEMENT:
Dans le cas où deux fours sont installés ensemble, en superposant
l'un sur l'autre:
1) Utilisez les deux platines de fi xation pour maintenir les deux
2) Assurez-vous que les cordons d'alimentation ne sont pas
3) Ne placez pas un troisième four sur les deux premiers.
4) Ne perdez pas les vis que vous retirez.
25 cm
Vis (e)
REMARQUES : Borne de mise à la terre
equipotentielle externe
Le matériel possède une borne de mise à la terre
secondaire. La borne fournit une mise à la terre externe
utilisée en sus de la broche de mise à la terre présente
sur la fi che. Situé à l'extérieur du panneau arrière du
four, la borne est indiquée par un symbole présent
sur le côté droit.
36/F-3 /F-3
fours.
coincés entre les deux fours.
Four B
(Face arrière)
Vis (e)
Vis (d)
Four A
(Face arrière)
Vis (d)
Vis (a)
Platine de
fi xation B
Vis (b)
Vis (b)
Vis (c) Vis (c)
Vis (a)
Platine de
fi xation A
