Astralpool MULTI-PARAMETRIC INSTRUMENT Manuel D'installation page 89

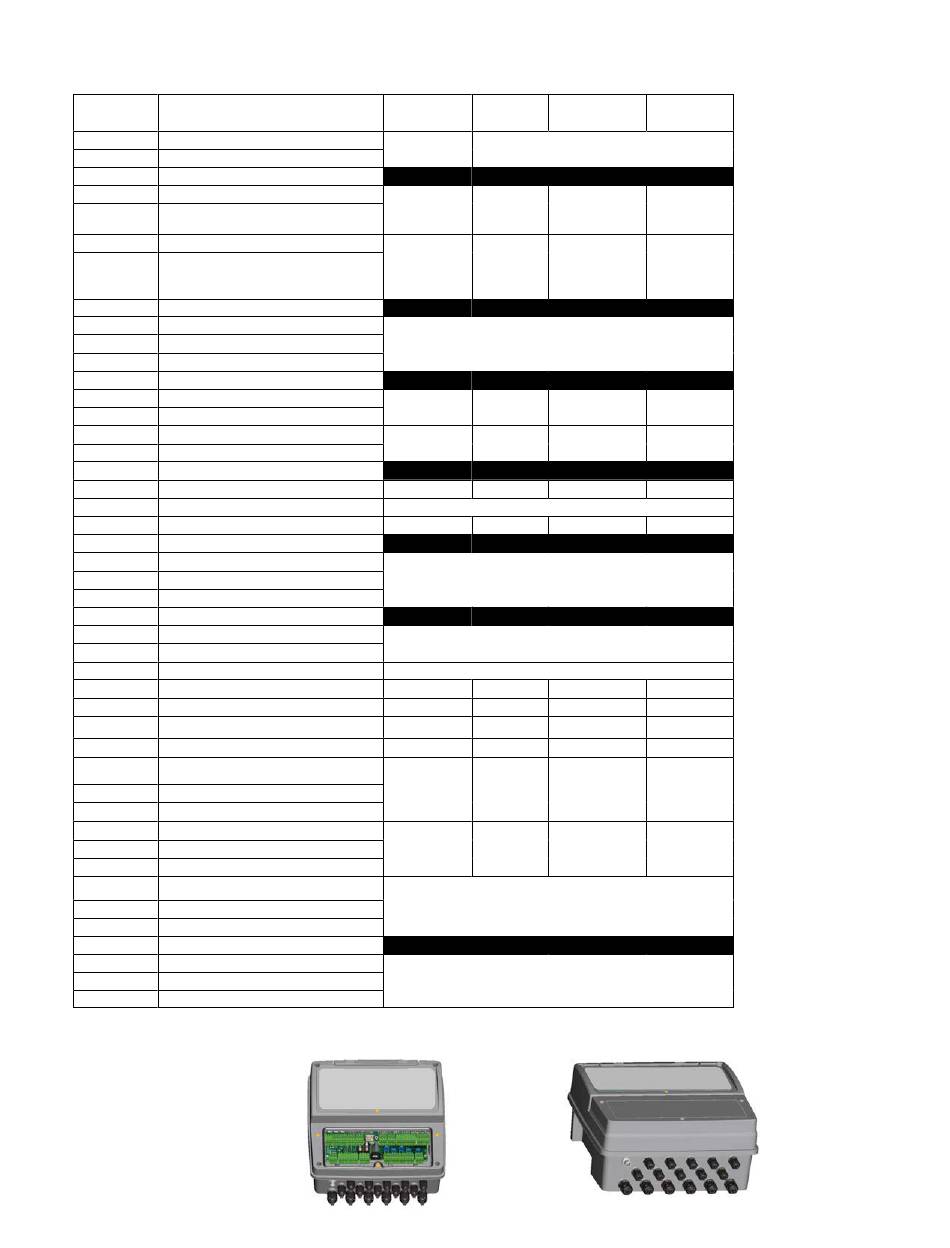

2.2.3 TABLEAU BRANCHEMENTS ELECTRIQUES
Borne Description
1 Sonde pH (+)
2 Sonde pH (-)
3 - 4 Non utilisé
5 Sonde Redox (+)
6 Sonde Redox (-)
7 Sonde Chlore Amp (+)
8 Sonde Chlore Amp (-)
9÷16 Non utilisé
17 Sonde Température (Verte)
18 Sonde Température (Bleue)
19 Sonde Température (Jaune)
20 ÷ 22 Non utilisé
23 Sortie Fréq. (+)
24 Sortie Fréq. (-)
25 Sortie Fréq. (+)
26 Sortie Fréq. (-)
27 ÷ 30 Non utilisé
31 Sortie Courant (+)
32 Courant de sortie Gnd (-)
33 Courant de sortie (+)
34 ÷ 36 Non utilisé
37 RS 485 -
38 RS 485 +
39 RS 485 GND
40 Non utilisé
41 HOLD +
42 HOLD -
43 ÷ 44 REED
45 ÷ 46 Signal Niveau 1
47 ÷ 48 Signal Niveau 2
49 ÷ 50 Sortie Relais 1(contact propre)
51 ÷ 52 Sortie Relais 2(Contact propre)
53 Relais phases (100÷240Vac)
54 Terre
55 Relais neutre (100 ÷ 240 Vac)
56 Relais phases (100÷240Vac)
57 Terre
58 Relais neutre (100 ÷ 240 Vac)
59 Relais phases (100÷240Vac)
60 Terre
61 Relais neutre (100 ÷ 240 Vac)
62 ÷ 65 Non utilisé
66 Phase alim. (100 ÷ 240 Vac)
67 Terre
68 Neutre Alim. (100 ÷ 240 Vac)
Exemple d'étiquette connexions présentes sur l'instrument côté arrière poche connecteurs.
PH-
Chlore
Redox
Non utilisé
Entrée
Non utilisé sonde
Redox
Entrée
sonde
Non utilisé
Chlore (CU-
PT)
Entrée Capteur Température PT100 ou PT1000
Non utilisé pH
Chlore Redox
Non utilisé
PH
Connecteur GND Courant de sortie
Chlore Redox
Port Série RS485
avec protocole ModBus RTU
Entrée sous tension 15÷30 Vdc
Entrée capteur REED
Non utilisé
PH
Chlore
Redox
Alarme
Alarme
Non utilisé
Non utilisé
Non utilisé
Relais pH
Relais Relais
Chlore Redox
Relais Température
Connecteur d'alimentation 100÷240 Vac 50/60 Hz
0000137242 Rév.3.1
PH-CL-
PH - Chlore
Redox
Entrée sonde pH
Entrée
Non utilisé sonde
Redox
Entrée
Entrée sonde
sonde
Chlore (CU-
Chlore (CU-
PT)
PT)
pH pH
Chlore Chlore
PH PH
Chlore Chlore
PH PH
Chlore Chlore
Alarme Alarme
Non utilisé Redox
Relais pH Relais pH
Relais
Relais Chlore
Chlore
6
