3.0 CONFIGURACIONES Y FUNCIONAMIENTO
3.1 VISUALIZACIÓN INSTRUMENTO
12:30
pH 7.20 pH
CL 1.50 ppm
ORP 750 mV
Mediante las teclas derecha/izquierda se puede seleccionar la visualización A o B.
Nota: Las medidas químicas no disponibles no se visualizarán.
Modo A
Línea 1 = hora diaria, estado de flujo de agua en la instalación
Línea 2 = Visualización medición pH; Visualización medición temperatura.
Línea 3 = Visualización Cloro; Conexión de red con puerta serial RS485 (símbolo
Línea 4 = Visualización ORP (Redox); Visualización señal Hold o alarma OFA intermitente, Visualización lista
Alarmas disponible.
Modo B
Línea 1 = estado bomba dosificadora pH, visualización medida pH, visualización señal Hold o alarma OFA
intermitente.
Línea 2 = estado bomba dosificadora Cloro, visualización medida cloro
Línea 3 = estado bomba dosificadora ORP (Redox), Visualización medida ORP (Redox)
Línea 4 = Visualización ORP temperatura; Visualización lista Alarmas disponible.

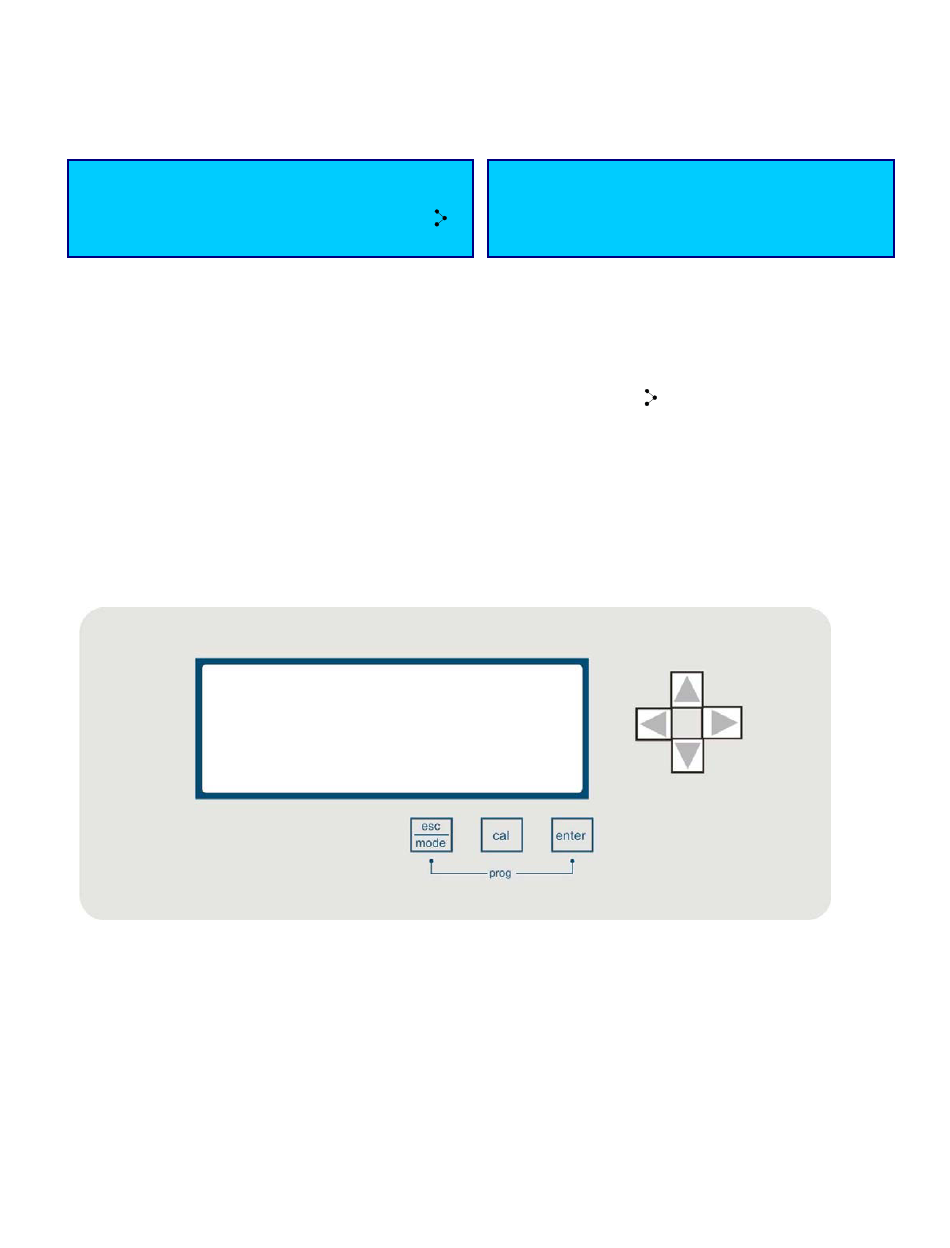

3.2 TECLADO INSTRUMENTO
Esc/Mode = Tecla con doble función
Esc= Salida inmediata del menú
Mode= Visualización SetPoint medidas (presión por 3 seg.)
Cal = Acceso inmediato menú calibración (presión durante 3 seg)
Enter = Confirmación función, visualiza lista alarmas (presión durante 3 seg)
Esc+Enter = Combinación teclas para acceder al menú de programación (presionar durante 3 seg)
Teclado navegación = arriba, abajo, derecha, izquierda para seleccionar los parámetros y la navegación del
menú
A
FLOW ON
Tm 25.0°C
Hold A
0000137242
P ON pH
P ON CL
P OFF ORP
R ON T
)
