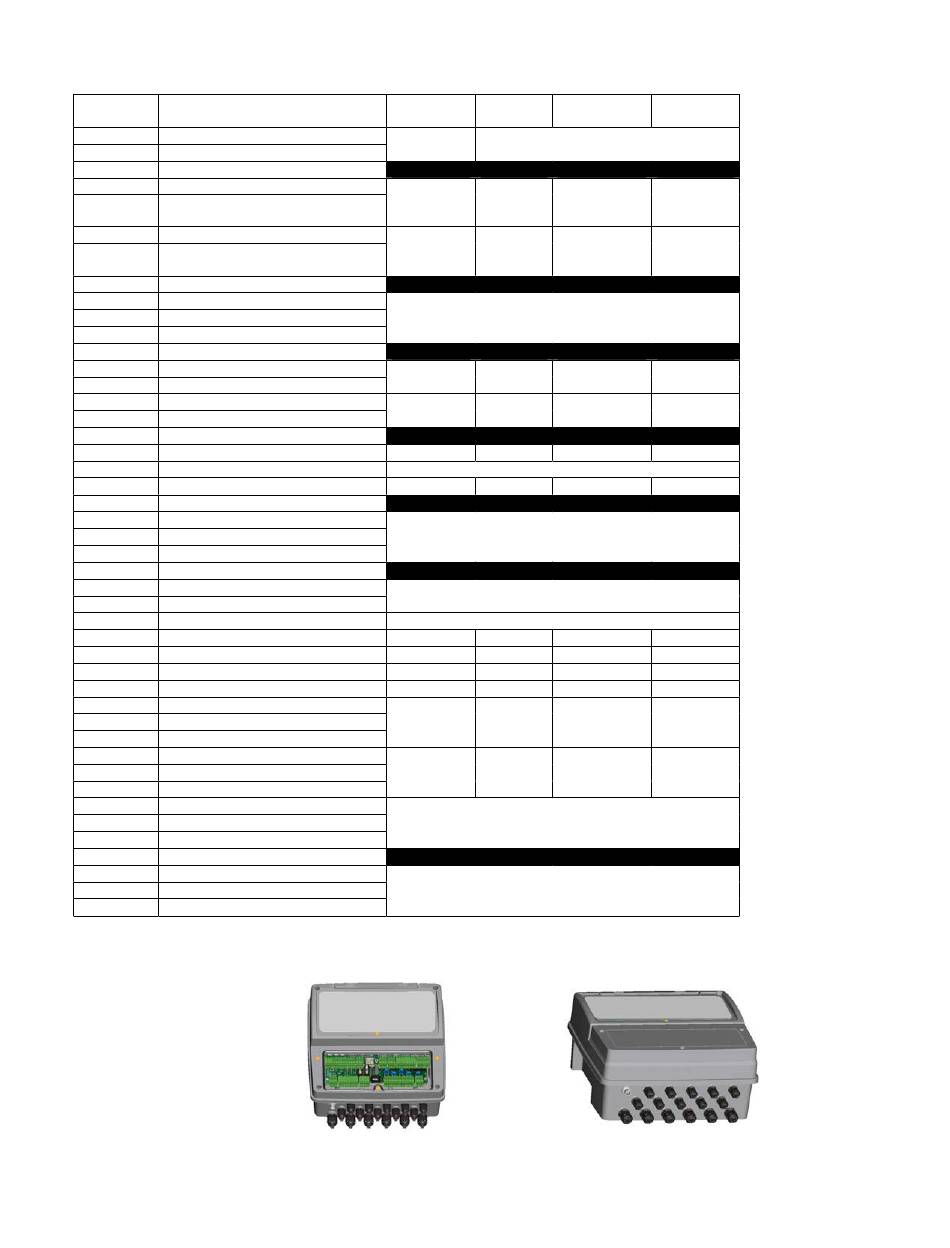

2.2.3 TABEL ELEKTRISCHE AANSLUITINGEN
Klem Beschrijving
1 pH-meter (+)
2 pH-meter (-)
3 - 4 Onbenut
5 Redox-meter (+)
6 Redox-meter (-)
7 Amp Chloormeter (+)
8 Amp Chloormeter (-)
9÷16 Onbenut
17 Temperatuurmeter (Groen)
18 Temperatuurmeter (Blauw)
19 Temperatuurmeter (Geel)
20 ÷ 22 Onbenut
23 Uitgang Freq (+)
24 Uitgang Freq (-)
25 Uitgang Freq (+)
26 Uitgang Freq (-)
27 ÷ 30 Onbenut
31 Uitgang Stroom (+)
32 Uitgang Stroom Gnd (-)
33 Uitgang Stroom (+)
34 ÷ 36 Onbenut
37 RS 485 -
38 RS 485 +
39 RS 485 GND
40 Onbenut
41 HOLD +
42 HOLD -
43 ÷ 44 REED
45 ÷ 46 Signaal Peil 1
47 ÷ 48 Signaal Peil 2
49 ÷ 50 Uitgang Relais 1(Schoon contact)
51 ÷ 52 Uitgang Relais 2(Schoon contact)
53 Fase relais (100÷240Vac)
54 Aarde
55 Nulleider relais (100 ÷ 240 Vac)
56 Fase relais (100÷240Vac)
57 Aarde
58 Nulleider relais (100 ÷ 240 Vac)
59 Fase relais (100÷240Vac)
60 Aarde
61 Nulleider relais (100 ÷ 240 Vac)
62 ÷ 65 Onbenut
66 Fase Voeding (100 ÷ 240 Vac)
67 Aarde
68 Nulleider Voeding (100 ÷ 240 Vac)
Voorbeeld van een Sticker met Verbindingen die aan de achterkant van de holte met connectoren op het
instrument aangebracht is.
PH-
Chloor
Redox
Onbenut
Ingang
Onbenut Redox-
meter
Ingang
Chloormeter Onbenut
(CU-PT)
Ingang Temperatuurmeter PT100 of PT1000
Onbenut pH
Chloor Redox
Onbenut PH
Connector GND Uitgang stroom
Chloor Redox
Seriële Poort RS485
met ModBus RTU protocol
Ingang spanning 15÷30 Vdc
Ingang sensor REED
Onbenut PH
Chloor Redox
Alarm Alarm
Onbenut Onbenut
Onbenut Relais pH
Relais Relais
Chloor Redox
Relais Temperatuur
Voedingsconnector 100÷240 Vac 50/60 Hz
