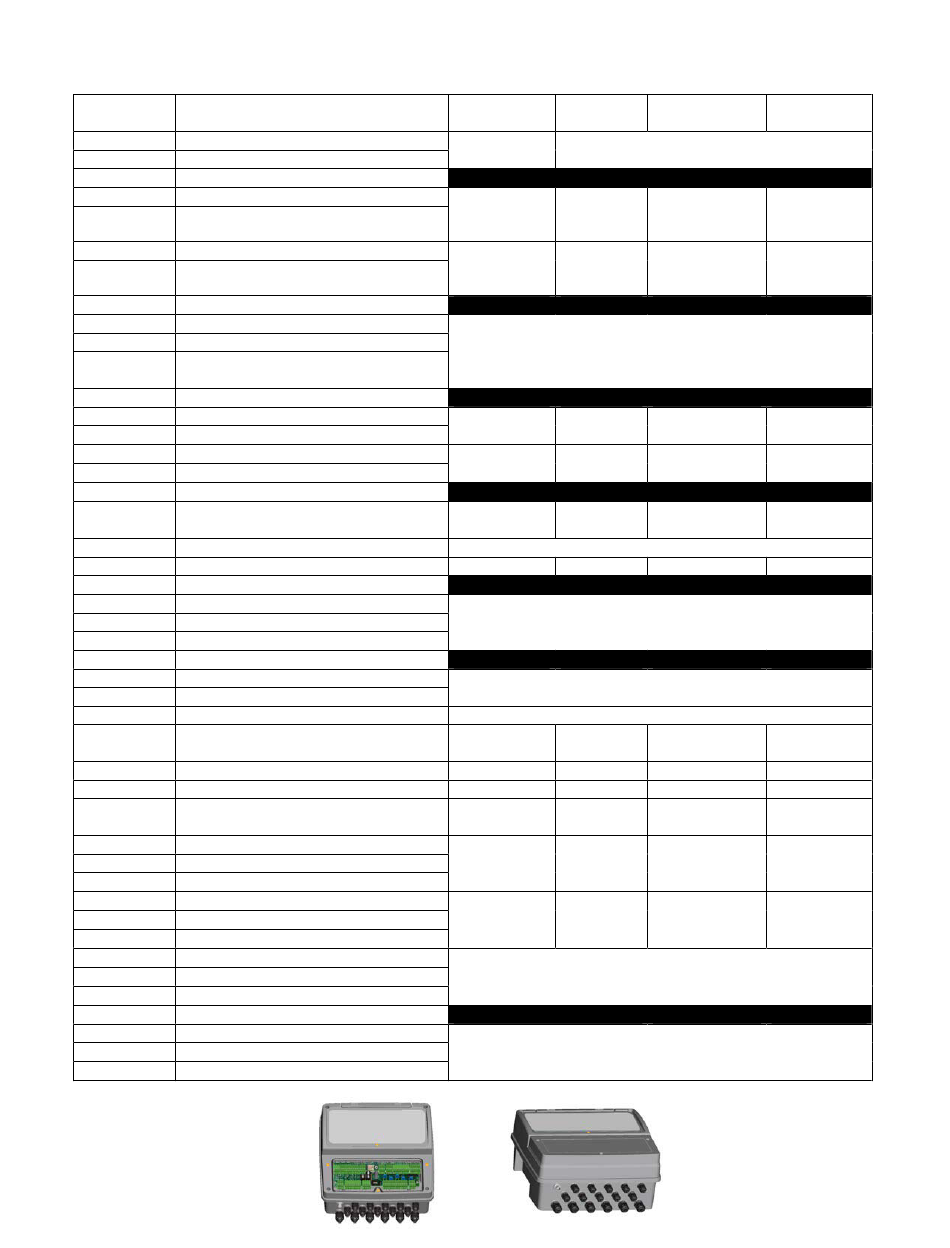

2.2.3 TABELA DE LIGAÇÕES ELÉTRICAS
Terminal Descrição
1 Sonda pH (+)
2 Sonda pH (-)
3 - 4 Não utilizado
5 Sonda Redox (+)
6 Sonda Redox (-)
7 Sonda Cloro Amp. (+)
8 Sonda Cloro Amp. (-)
9÷16 Não utilizado
17 Sonda de Temperatura (Verde)
18 Sonda de Temperatura (Azul)
19 Sonda de Temperatura (Amarela)
20 ÷ 22 Não utilizado
23 Saída Freq. (+)
24 Saída Freq. (-)
25 Saída Freq. (+)
26 Saída Freq. (-)
27 ÷ 30 Não utilizado
31 Saída Corrente (+)
32 Saída Corrente Gnd (-)
33 Saída Corrente (+)
34 ÷ 36 Não utilizado
37 RS 485 -
38 RS 485 +
39 RS 485 Gnd
40 Não utilizado
41 Retenção +
42 Retenção -
43 ÷ 44 REED
45 ÷ 46 Sinal Nível 1
47 ÷ 48 Sinal Nível 2
49 ÷ 50 Saída Relé 1 (Contacto seco)
51 ÷ 52 Saída Relé 2 (Contacto seco)
53 Fase relé (100÷240Vac)
54 Terra
55 Neutro relé (100÷240Vac)
56 Fase relé (100÷240Vac)
57 Terra
58 Neutro relé (100÷240Vac)
59 Fase relé (100÷240Vac)
60 Terra
61 Neutro relé (100÷240Vac)
62 ÷ 65 Não utilizado
66 Fase de Alim. (100÷240Vac)
67 Terra
68 Neutro de Alim. (100÷240Vac)
Exemplo de Etiqueta de Conexões presente no instrumento, no lado posterior da caixa de conectores
Cloro
Não utilizado
Não utilizado
Entrada
sonda Cloro
(CU-PT)
Entrada Sensor de Temperatura PT100 ou PT1000
Não utilizado
Cloro
Não utilizado
Conector Gnd Saída em corrente
Cloro
Entrada sensor magnético REED
Não utilizado
Cloro
Alarme
Não utilizado
Não utilizado
Relé Cloro
Conector de alimentação 100÷240Vac 50/60Hz
0000137242 Rev.3.1
pH-Redox pH-Cloro
Entrada sonda pH
Entrada
sonda Não utilizado
Redox
Não Entrada sonda
utilizado Cloro (CU-PT)
pH pH
Redox Cloro
pH pH
Redox Cloro
Porta Serial RS485
com protocolo ModBus RTU
Entrada sob tensão 15÷30 Vcc
pH pH
Redox Cloro
Alarme Alarme
Não
Não utilizado
utilizado
Relé pH Relé pH
Relé Redox Relé Cloro
Relé de Temperatura
pH-CL-
Redox
Entrada
sonda Redox
Entrada
sonda Cloro
(CU-PT)
pH
Cloro
pH
Cloro
pH
Cloro
Alarme
Redox
Relé pH
Relé Cloro
