2.1 CARACTERÍSTICAS PRINCIPALES
•
Alimentación:
•
Duración del sistema:
•
Temperatura de ejercicio:
•
Visualización datos:
•
Teclado:
•
Conexión cables:
•
Relés:
•
Medidas:
o
pH: 0.00÷14.00 pH (precisione ±0.01 pH)
o
Redox: ±2000 mV (precisione ±1 mV)
o
Temperatura: 0÷105°C (precisión 0.5 °C) (Predisposición para sensor PT100 y PT1000)
o
Cloro libre: 0.01÷5 ppm (precisión ±0.01 ppm) (Sonda Amperométrica)
•
Módulos de salida asociados a las medidas químicas:
o
Salida en corriente número 2 canales 0/4÷20mA 500 Ohm carga máxima (precisión ±0.01
mA)
o
Salida en frec. número 2 canales (Open collector NPN/PNP) 0÷120 impulsos/minuto (prec.
0,016 Hz)
•
Módulos de entrada:
o
Flujo (pull up) (entrada para sensor Reed)
o
Hold
•
Módulos transmisión datos
o
Puerta Serial RS485 (Protocolo ModBus estándar)
•
Módulos integrados en tarjeta madre:
o
Módulo Reloj con bateria tampón.

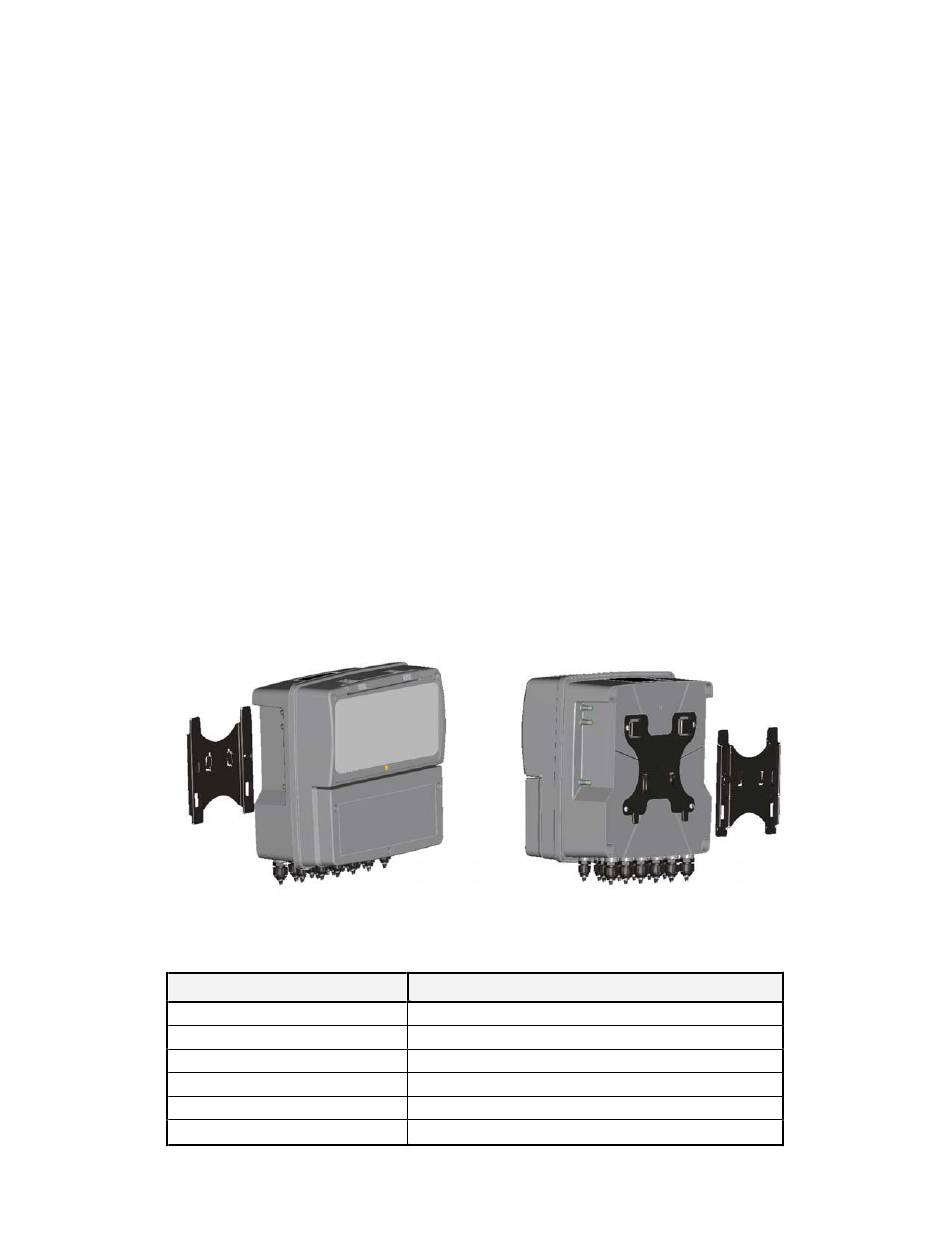

2.2 INSTALACIÓN MECÁNICA
Dimensiones mecánicas
Dimensiones (L x H x P)
Profundidad de montaje
Material
Montaje
Peso
Panel frontal
100÷240 Vac 50/60 Hz, 15Watt (Clase 1 Aislamiento eléctrico)
24 horas del día por 5 años (43800 horas)
0÷40°C 0÷95% (sin condensación) humedad relativa
Display 4 Líneas 20 caracteres grandes Blanco y azul.
7 Teclas
Conectores en doble fila
Número 6 ( 250 Vac 10 A); Numero 4 Relés Alimentados 100÷240V y
Número 2 relé Contacto limpio
0000137242
300x290x143 mm
148 mm
ABS
Pared
2.45 Kg
Policarbonato resistente UV
Rev.3.1 4
