Astralpool MULTI-PARAMETRIC INSTRUMENT Manuel D'installation page 116

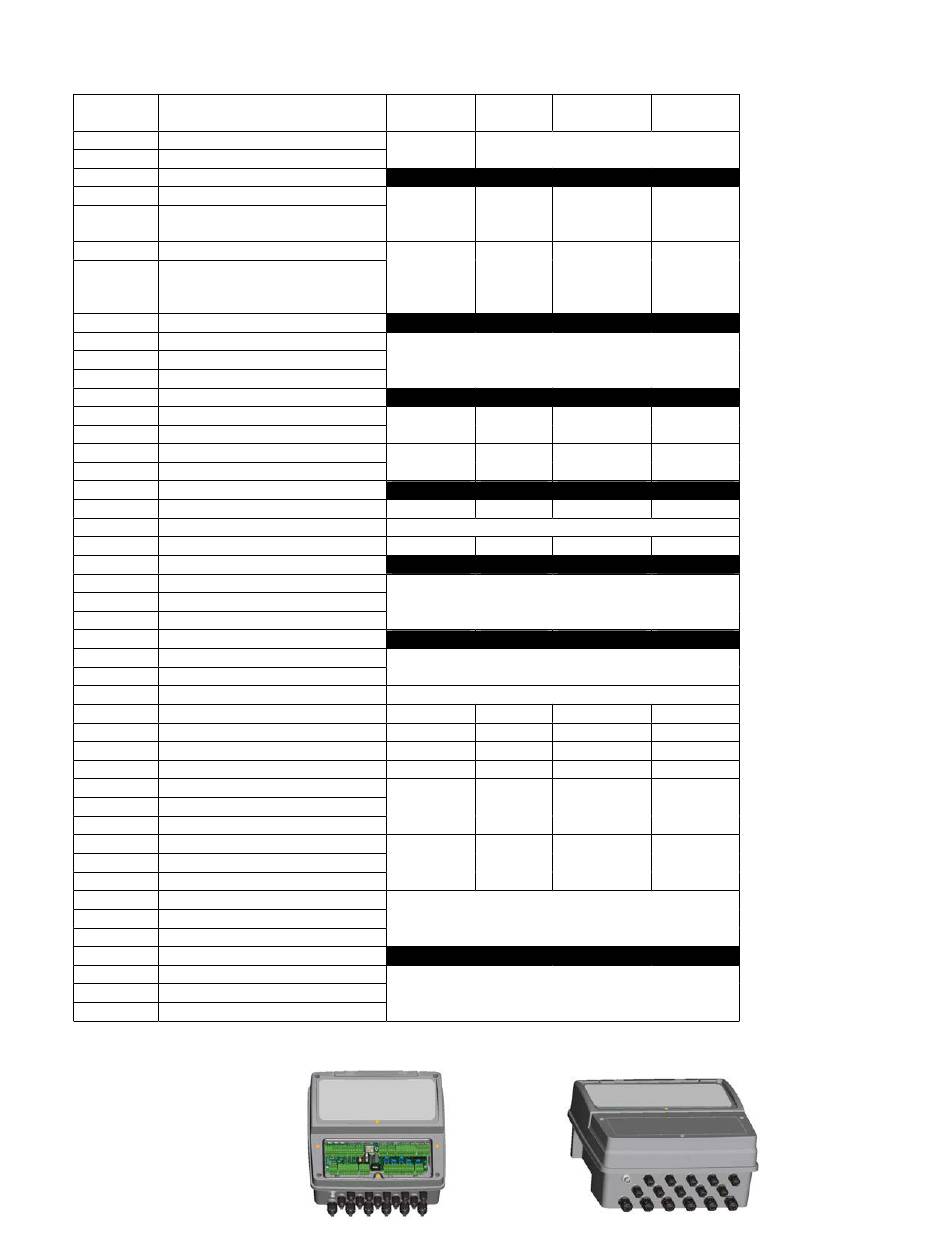

2.2.3 TABELLA CONNESSIONI ELETTRICHE
Morsetto Descrizione
1 Sonda pH (+)
2 Sonda pH (-)
3 - 4 Non usato
5 Sonda Redox (+)
6 Sonda Redox (-)
7 Sonda Cloro Amp (+)
8 Sonda Cloro Amp (-)
9÷16 Non usato
17 Sonda Temperatura (Verde)
18 Sonda Temperatura (Blu)
19 Sonda Temperatura (Giallo)
20 ÷ 22 Non usato
23 Uscita Freq (+)
24 Uscita Freq (-)
25 Uscita Freq (+)
26 Uscita Freq (-)
27 ÷ 30 Non usato
31 Uscita Corrente (+)
32 Uscita Corrente Gnd (-)
33 Uscita Corrente (+)
34 ÷ 36 Non usato
37 RS 485 -
38 RS 485 +
39 RS 485 GND
40 Non usato
41 HOLD +
42 HOLD -
43 ÷ 44 REED
45 ÷ 46 Segnale Livello 1
47 ÷ 48 Segnale Livello 2
49 ÷ 50 Uscita Relè 1(Contatto pulito)
51 ÷ 52 Uscita Relè 2(Contatto pulito)
53 Fase relè (100÷240Vac)
54 Terra
55 Neutro relè (100 ÷ 240 Vac)
56 Fase relè (100÷240Vac)
57 Terra
58 Neutro relè (100 ÷ 240 Vac)
59 Fase relè (100÷240Vac)
60 Terra
61 Neutro relè (100 ÷ 240 Vac)
62 ÷ 65 Non usato
66 Fase Alim. (100 ÷ 240 Vac)
67 Terra
68 Neutro Alim. (100 ÷ 240 Vac)
