Mise en service
LED spécifiques au réseau
MS État du module, rouge, verte
NS État Network, rouge, verte
TP1 Link/Traffic 1, verte
TP2 Link/Traffic 2, verte
1) Dans le cas d'un état de fonctionnement normal, toutes les LED vertes sont allumées. Les LED jaunes et rouges ne sont pas allumées
2) Sans connexion réseau, la LED NS est éteinte
3) Paramétrage modifié ou Forcer actif
Tab. 31 : Témoins à LED
8.3.2 Raccordement du réseau
Technique de raccordement
Pour le nœud de bus CPX-FB36, la connexion au réseau s'effectue via la technique de raccordement
suivante :
Technique de raccordement
2 connecteurs femelles, M12, codés D, à 4 bro-
ches, selon IEC 61076-2
Tab. 32 : Vue d'ensemble de la technique de raccordement et des connecteurs réseau
Le connecteur mâle NECU-M-S-D12G4-C2-ET est conçu pour les câbles Ethernet d'un diamètre de
6 ... 8 mm.
Raccords réseau
Les raccords réseau sont repérées par X1 et X2.
Raccord X1

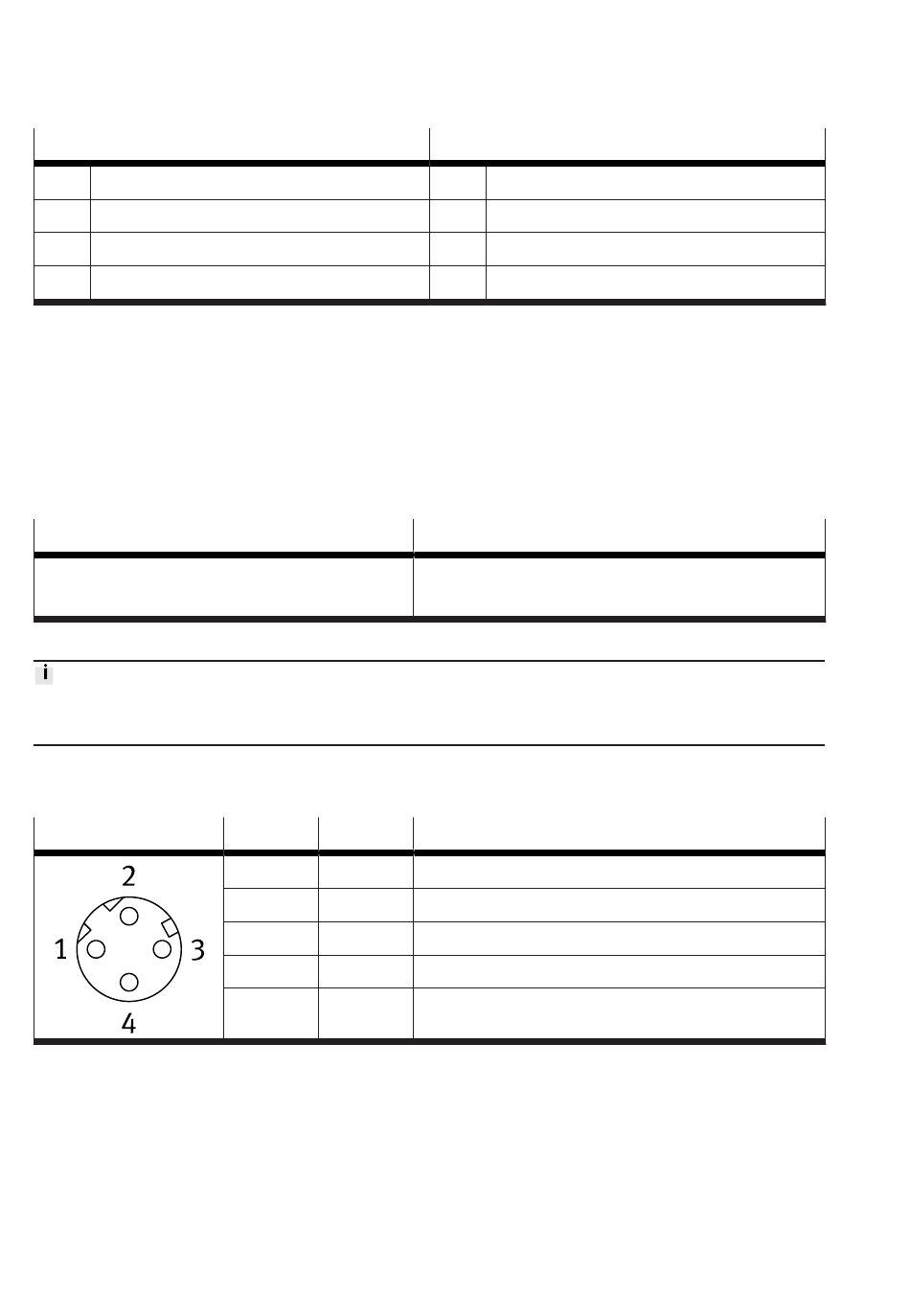

Tab. 33 : Affectation des broches raccord X1, EtherNet/IP
58
2)
Broche Signal
1 TD+
2 RD+
3 TD–
4 RD–
Boîtier Shield/FE
LED spécifiques au CPX
PS Power System, verte
PL Power Load, verte
SF System Failure, rouge
M Modify, jaune
Connecteur réseau
Connecteur mâle NECU-M-S-D12G4-C2-ET
Explication
Données d'émission, Transmit Data, TD +
Données de réception, Receive Data, RD +
Données d'émission –
Données de réception –
Blindage/Terre fonctionnelle
Festo — MSE6-C2M — 2022-08b
1)
3)
