Mise en service
Connecteur RJ45
femelle

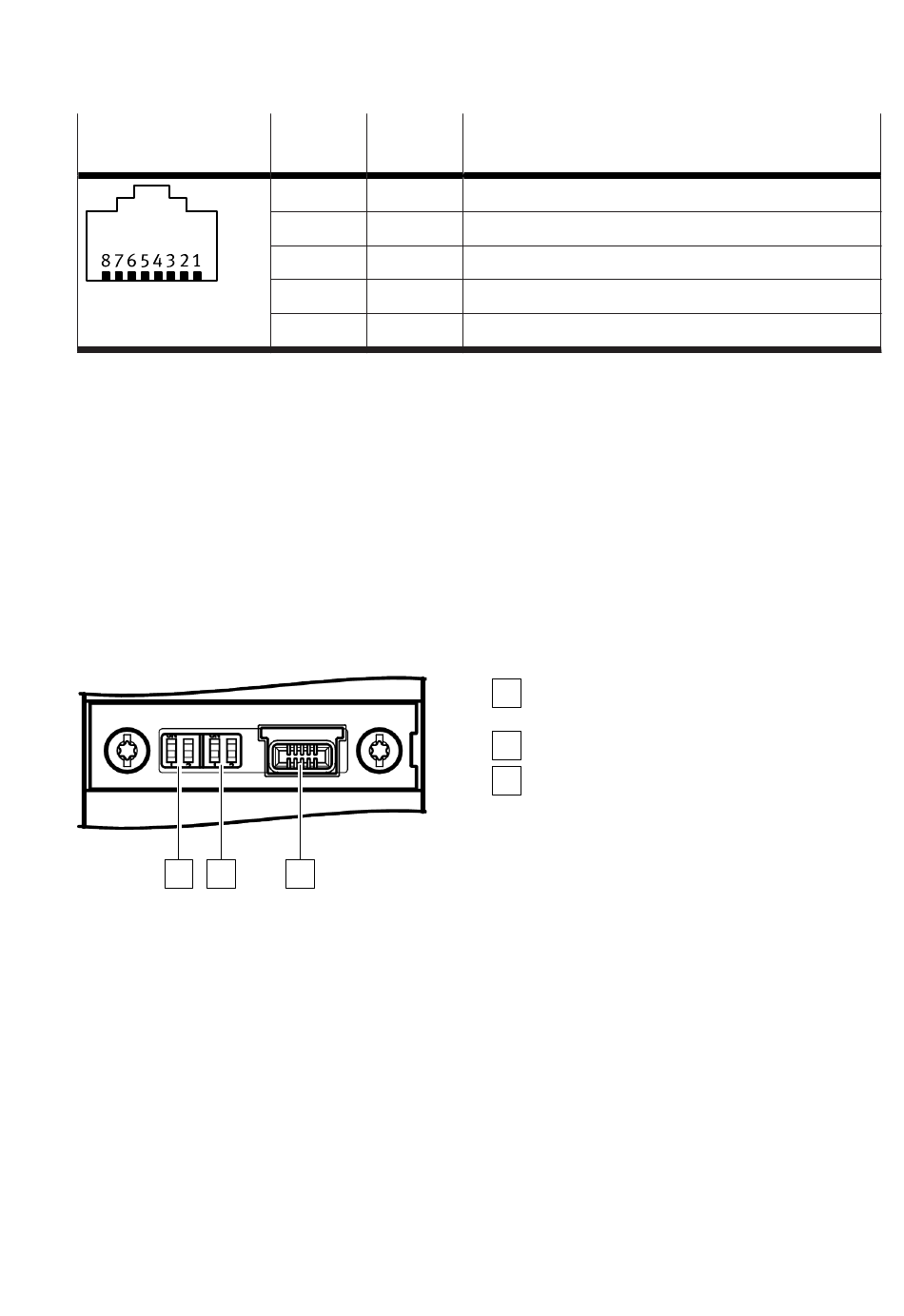

Tab. 43 : Affectation des broches des interfaces réseau RJ45, PROFINET
Raccordement du module d'efficacité énergétique au réseau
1. Raccorder le nœud de bus au réseau avec le connecteur mâle NECU-MS-D12G4-C2-ET ou le
connecteur mâle FBS-RJ45-PP-GS.
2. Obturer les raccord inutilisés avec des capuchons d'obturation ou des bouchons d'obturation
pour atteindre le degré de protection spécifié.
8.5.4
Réglage des micro-interrupteurs DIL
Les micro-interrupteurs DIL permettent de régler les paramètres suivants :
– le mode de fonctionnement. En liaison avec le nœud de bus CPX(-M)-FB44, le module d'efficacité
énergétique ne prend en charge que le mode de fonctionnement Remote I/O.
– le mode diagnostic.
1
2
Fig. 26 : Micro-interrupteurs DIL au niveau du
nœud de bus CPX-M-FB44
1. Couper l'alimentation électrique.
2. Dévisser les vis de fixation de l'obturateur.
3. Retirer l'obturateur è 2 micro-interrupteurs DIL sont visibles.
4. Régler le mode de fonctionnement via le micro-interrupteur DIL 1.
5. Régler le mode diagnostic via le micro-interrupteur DIL 2.
6. Remettre l'obturateur en place.
7. Serrer les vis de fixation de l'obturateur. Couple de serrage : 0,4 Nm ± 10 %.
Festo — MSE6-C2M — 2022-08b
Broche
Signal
5
n.c.
6
RD-
7
n.c.
8
n.c.
Boîtier
Shield/FE
3
Explication
Non raccordée
Données de réception –
Non raccordée
Non raccordée
Blindage/Terre fonctionnelle
1
Micro-interrupteur DIL 1 : mode de fonction-
nement
2
Micro-interrupteur DIL 2 : mode diagnostic
3
Carte mémoire
67
