Mise en service

Connecteur mâle, à 4
pôles
M12, codé L
1
4
2 3

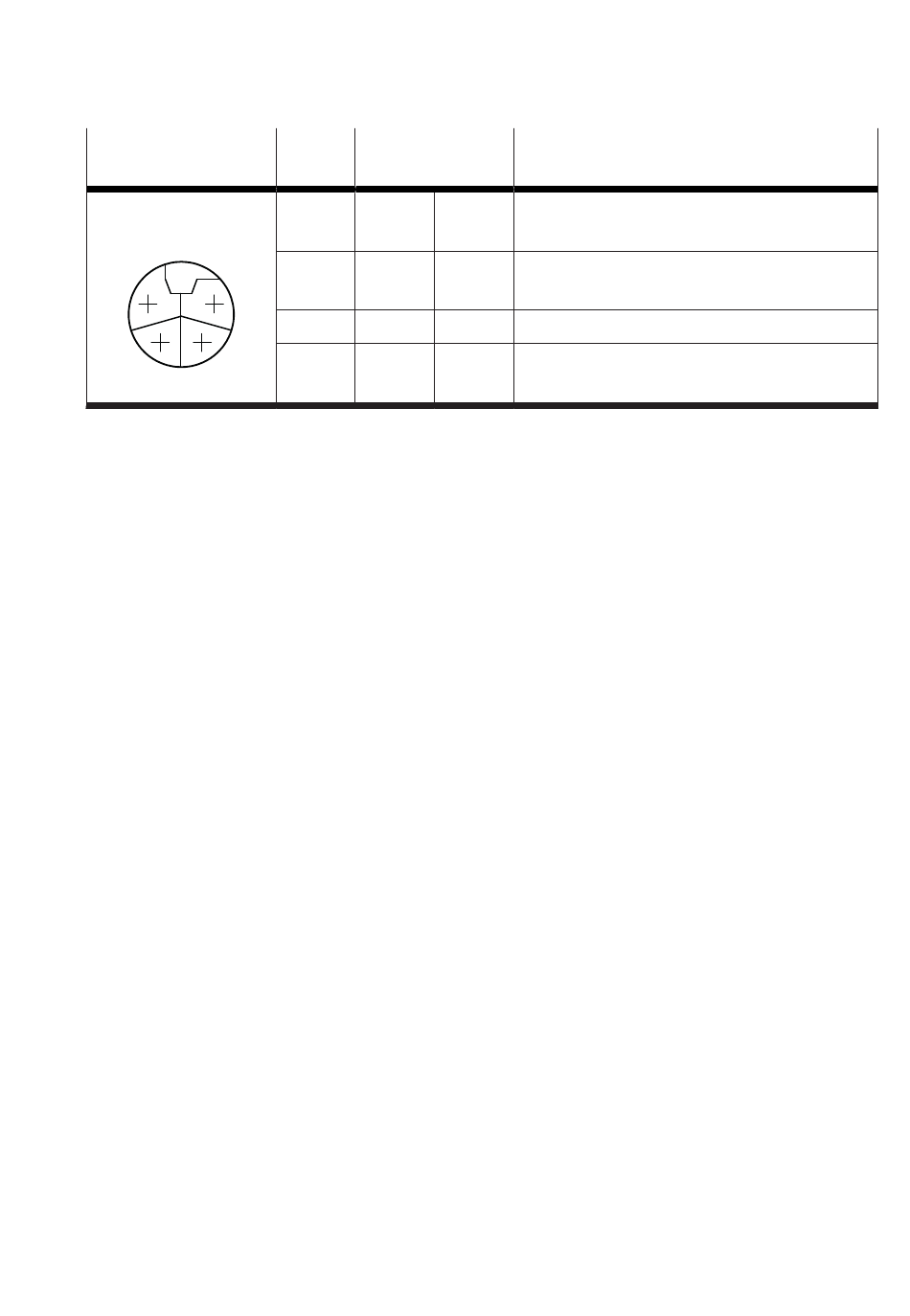

Tab. 30 : Affectation des broches de l'alimentation système du connecteur M12, codé L, MSE6-C2M-...-
M12L4
8 Mise en service
8.1 Sécurité
Le produit est équipé d'un réducteur de pression proportionnelle à pilotage pneumatique et d'un
robinet d'arrêt commuté en aval.
Avec une pression d'alimentation P1 appliquée, dans les cas suivants, le monodétendeur propor-
tionnel règle automatiquement la pression de sortie sur la pression de consigne Power-On dernière-
ment paramétrée, réglage d'usine 1 MPa ; (10 bar, 145,03 psi) :
– Activation de la tension de service jusqu'à l'établissement réussi de la connexion avec la com-
mande de niveau supérieur
– Interruption de la communication réseau pour les paramètres système réglés en conséquence
– Arrêt de la commande de niveau supérieur, voir indications du fabricant, p. ex., lors d'une transmis-
sion de programmes de commande, paramètres, données de configuration
En cas de sous-tension au niveau de la tension de service ou de la tension sous charge, la régulation
de pression électronique est désactivée si le robinet d'arrêt est ouvert. Ce qui, sur la durée, peut
entraîner une chute indéfinie de la pression de sortie.
Le produit est doté d'un clapet pneumatique piloté. Si une pression est appliquée au niveau du
raccord pneumatique 1, le robinet d'arrêt est ouvert en position de repos.
Avec des paramètres réglés par défaut et une pression d'alimentation P1 appliquée, le robinet d'arrêt
passe automatiquement à l'état Mise sous pression dans les cas suivants :
– coupure de la tension de service ou de la tension de charge
– Interruption de la communication réseau pour les paramètres système réglés en conséquence
– Arrêt de la commande de niveau supérieur (voir indications du fabricant), p. ex., lors d'une trans-
mission de programmes de commande, paramètres, données de configuration
Si le robinet d'arrêt était précédemment fermé et que l'installation était mise à l'échappement, l'ins-
tallation est brusquement mise sous pression. Tenir compte de ce comportement lors de la conception
de l'installation.
Festo — MSE6-C2M — 2022-08b
Broche Fonction
1 24 V DC U
El/Sen
2 0 V U
Out/A
3 0 V U
El/Sen
4 24 V DC U
Out/A
Description
Alimentation en tension de service de l'élec-
tronique et des capteurs
Masse des actionneurs, des sorties et des
distributeurs
Masse de l'électronique et des capteurs
Alimentation en tension de charge des
actionneurs, des sorties et des distributeurs
