Mise en service
– Une lumière fixe signifie que la connexion réseau est OK.
– Un clignotement signifie que la transmission des données est en cours.
La LED SF n'est pas allumée.
La LED M est allumée ou clignote si le paramétrage a été modifié ou si Forcer est actif.
8.4 Mise en service avec nœud de bus CPX-M-FB37
Pour des informations détaillées concernant la mise en service avec le nœud de bus CPX-FB37,
consulter la documentation relative au nœud de bus è 1 Documents applicables.
8.5 Mise en service avec nœuds de bus CPX(-M)-FB43/FB44
Ce chapitre décrit les interfaces, les micro-interrupteurs DIL et les éléments d'affichage du nœud de
bus mentionné et donne un aperçu de la configuration et de la mise en service avec ce nœud de bus.
Pour des informations détaillées sur le nœud de bus, voir la documentation relative au nœud de bus
è 1 Documents applicables.
8.5.1 Interfaces et éléments d'affichage
Interfaces et éléments d'affichage au niveau des nœuds de bus CPX-M-FB43 et CPX-M-FB44

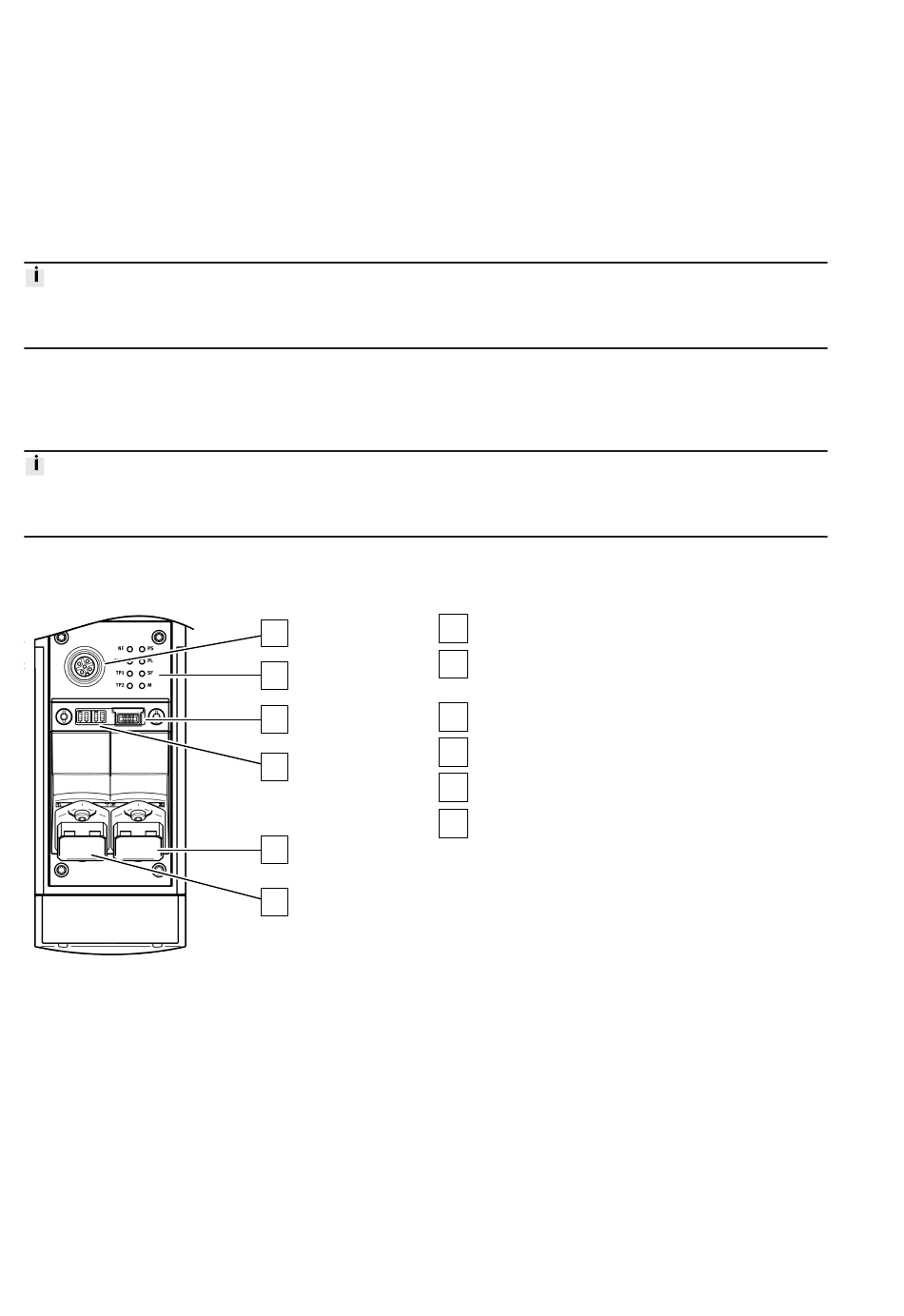

Fig. 24 : Interfaces et éléments d'affichage au
niveau du nœud de bus CPX-M-FB44
64
1
2
3
4
5
5
1
Interface de service
2
LED spécifiques au réseau et spécifiques au
CPX
3
Carte mémoire, sous un obturateur
4
Micro-interrupteurs DIL, sous un obturateur
5
Raccord réseau, exemple CPX-FB44
5
Raccord réseau, exemple CPX-FB44
