Mise en service
Réglage du mode de fonctionnement, micro-interrupteur DIL 1
Tous les éléments de commutation du micro-interrupteur DIL 1 doivent être sur la position OFF.
Micro-interrupteur DIL 1
DIL 1.1 : OFF
DIL 1.2 : OFF
(réglage d'usine)
DIL 1.1 : ON
DIL 1.2 : OFF
DIL 1.1 : OFF
DIL 1.2 : ON
DIL 1.1 : ON
DIL 1.2 : ON

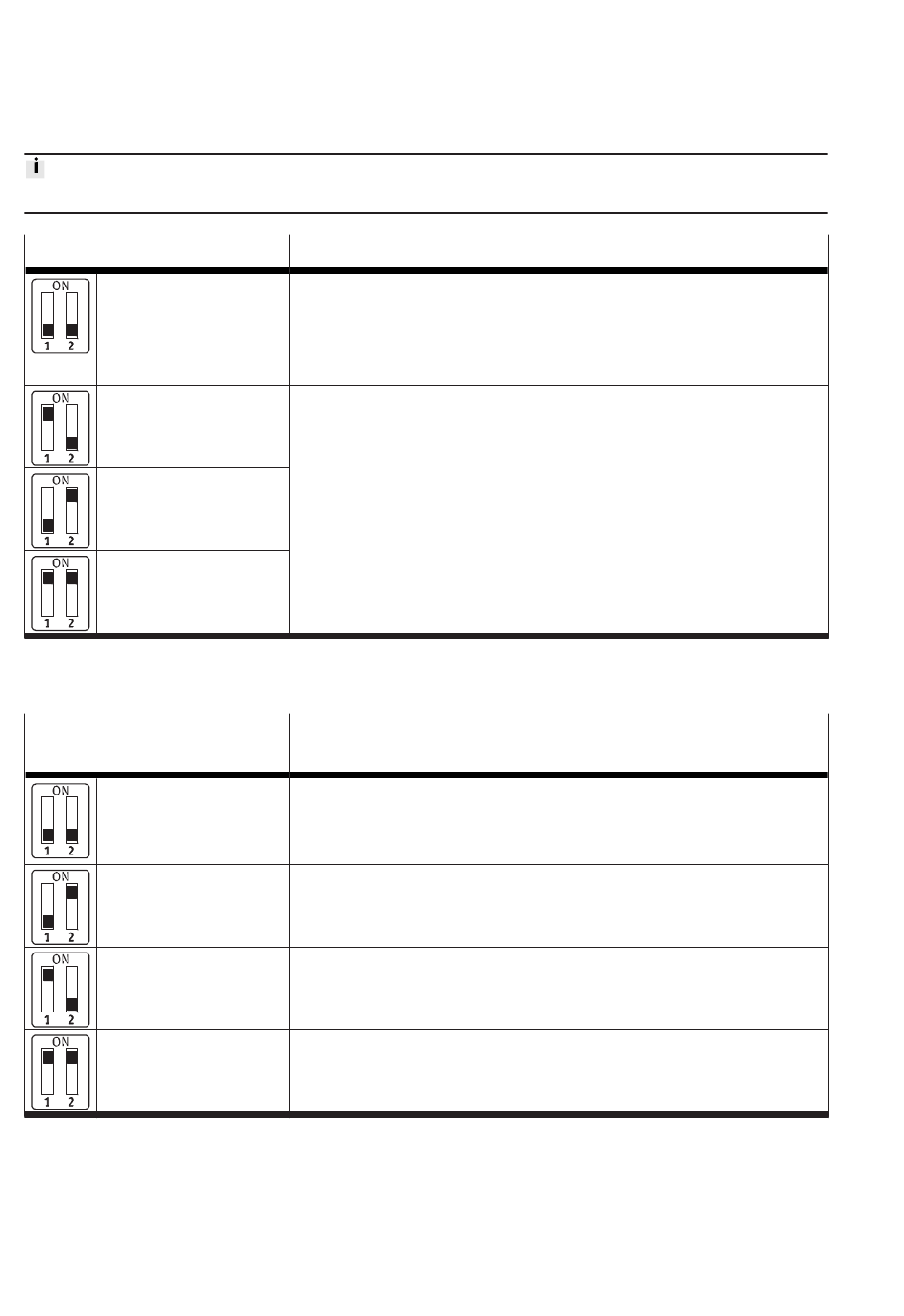

Tab. 44 : Réglage du mode de fonctionnement avec le micro-interrupteur DIL 1
Réglage du mode diagnostic, micro-interrupteur DIL 2
Micro-interrupteur DIL 2
DIL 2.1 : OFF
DIL 2.2 : OFF
(réglage d'usine)
DIL 2.1 : OFF
DIL 2.2 : ON
DIL 2.1 : ON
DIL 2.2 : OFF
DIL 2.1 : ON
DIL 2.2 : ON
1) à partir de la révision 21
2) Les bits d'état occupent 1 octet dans l'espace d'adresses, 8 bits I
3) L'interface de diagnostic I/O occupe 4 octets dans l'espace d'adresses, 16 bits I et 16 bits O
Tab. 45 : Réglage du mode diagnostic avec le micro-interrupteur DIL 2
68
Réglage du mode de fonctionnement
Mode de fonctionnement Remote I/O
Toutes les fonctions du module d'efficacité énergétique sont com-
mandées directement par le contrôleur ou un API de niveau supé-
rieur.
Non pris en charge par le module d'efficacité énergétique.
Les éléments de commutation des micro-interrupteurs DIL 1.1 et
1.2 doivent être sur la position OFF.
Réglage du mode de fonctionnement, en mode de fonctionne-
ment Remote I/O
L'« E/A-Diagnose-Interface » et les bits d'état sont désactivés ou
le mode diagnostic est configuré via la configuration matérielle du
logiciel de commande
Les bits d'état sont activés, + 1 octet I/0 octet O
L'interface de diagnostic I/O est activée, + 2 octets I/2 octets O
Réservée pour des extensions ultérieures
1)
, + 0 octet I/0 octet O
Festo — MSE6-C2M — 2022-08b
2)
3)
