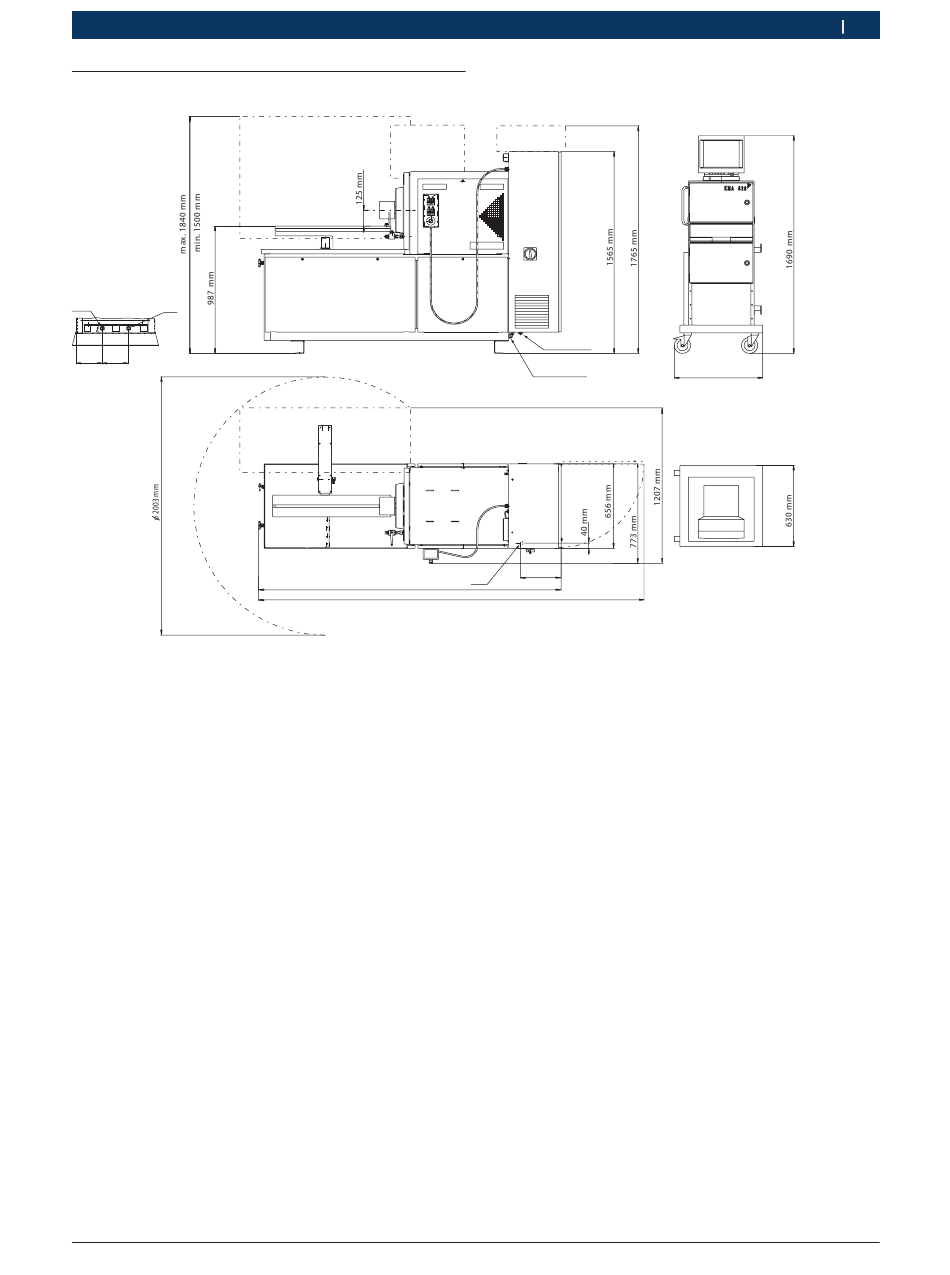

9.6 Dimensiónes EPS 815
a
b
200mm 200mm
1 Maximo espacio de montaje del soporte de cabeza de medicion
en KMA 802/822 o soporte de probetas de medicion en
MGT 812/824
2 Maximo espacio de montaje de monitor y teclado en KMA 802 o
contador de carreras y cuentarrevoiuciones en MGT 812 / 824
3 Maximo espacio de montaje para caja de PC en KMA 802
4 Conexion a la red
5 Conexion de agua (Conexión de agua de refrigeración)
a) Empalme para admisión G½" A ISO 228-1
b) Empalme para salida G½" A ISO 228-1
!
En la entrada de agua de refrigeración se debe
prever desde el punto de vista de la instalación un
reductor de presión (ajustado a 250 kPa), un filtro
de protección y una válvula de cierre.
!
Como máximo, la temperatura de agua de refrigera-
ción debe ser de 17 grados, en caso de temperatu-
ras de agua de refrigeración más elevadas se debe
prever un dispositivo de refrigeración correspondien-
te desde el lado de la instalación.
!
Sin que exista posibilidad de cierre, es necesario
asegurar la salida de agua de refrigeración a través
de un separador de aceite, a la tubería de desagüe
Robert Bosch GmbH
1 2
458753 R
4
2306 mm
2937 mm
Datos técnicos | EPS 815 | 67
3
4
5
673 mm
310 mm
