Montage De La Poignée Circulaire Sans Protection - Stihl FS 94 Notice D'emploi

français
4
5
6

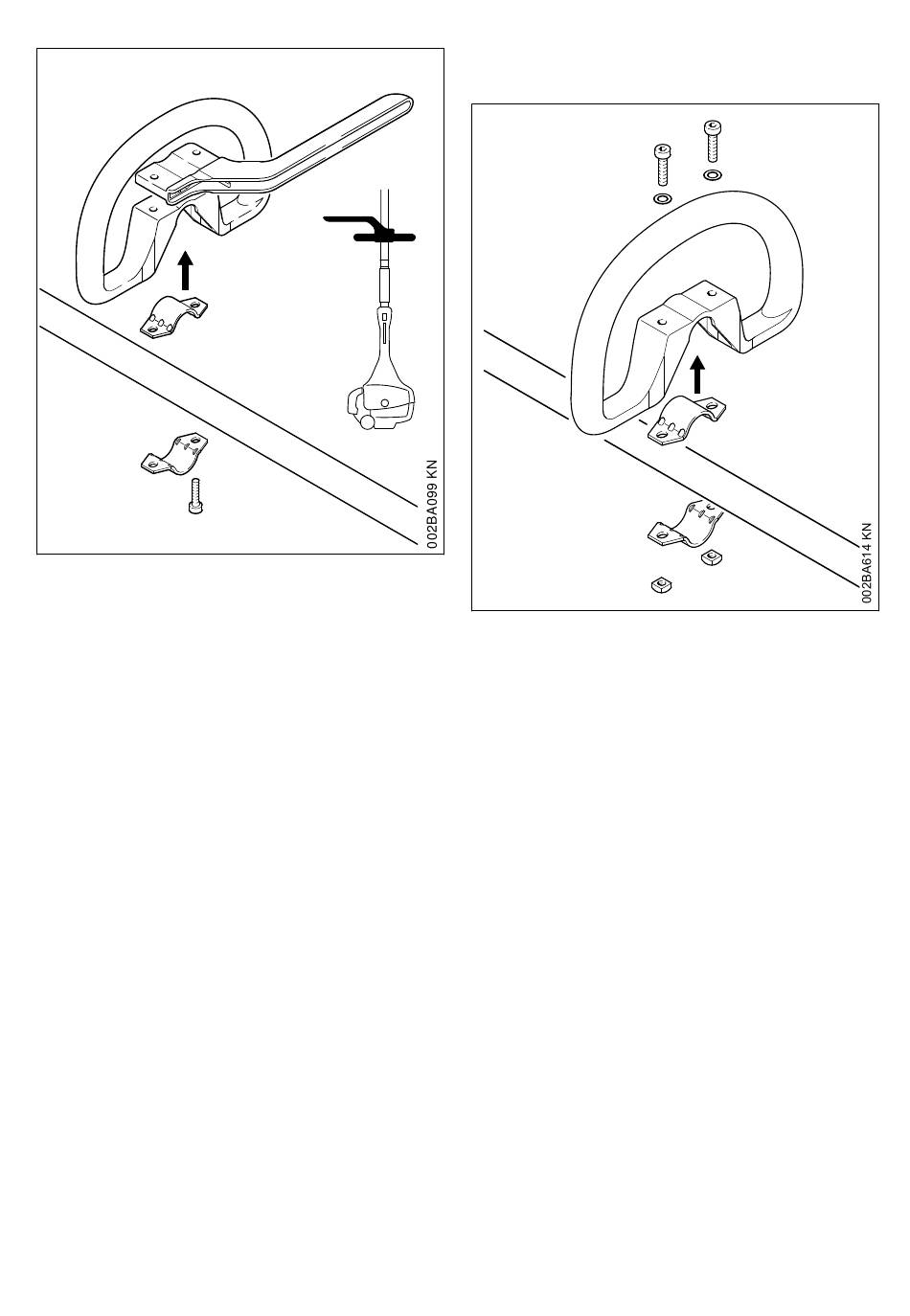

► Mettre le collier (3) dans la poignée circu‐
laire (4) et le poser avec la poignée sur le
tube (5).
► Poser le collier (6).
► Appliquer la protection (2) – en veillant au
positionnement correct !
► Faire coïncider les trous.
► Introduire les vis (7) à travers les trous des
pièces – et les visser à fond dans la protec‐
tion.
► Pour continuer, voir « Fixation de la poignée
circulaire ».
16
2
3
7
6 Montage de la poignée circulaire
6.3 Montage de la poignée circu‐
laire sans protection
7
8
6
1
► Mettre le collier (3) dans la poignée circu‐
laire (4) et le poser avec la poignée sur le
tube (5).
► Poser le collier (6).
► Faire coïncider les trous.
► Poser la rondelle (8) sur la vis (7) et introduire
la vis dans le trou ; visser l'écrou à quatre
pans (1) sur la vis – jusqu'en appui.
► Pour continuer, voir « Fixation de la poignée
circulaire ».
7
8
4
3
5
1
