Montage De La Poignée Circulaire Sans Protection; Montage De L'anneau De Suspension - Stihl FS 80 Notice D'emploi

français
8
8
7
7
4
3
5
6
1
1

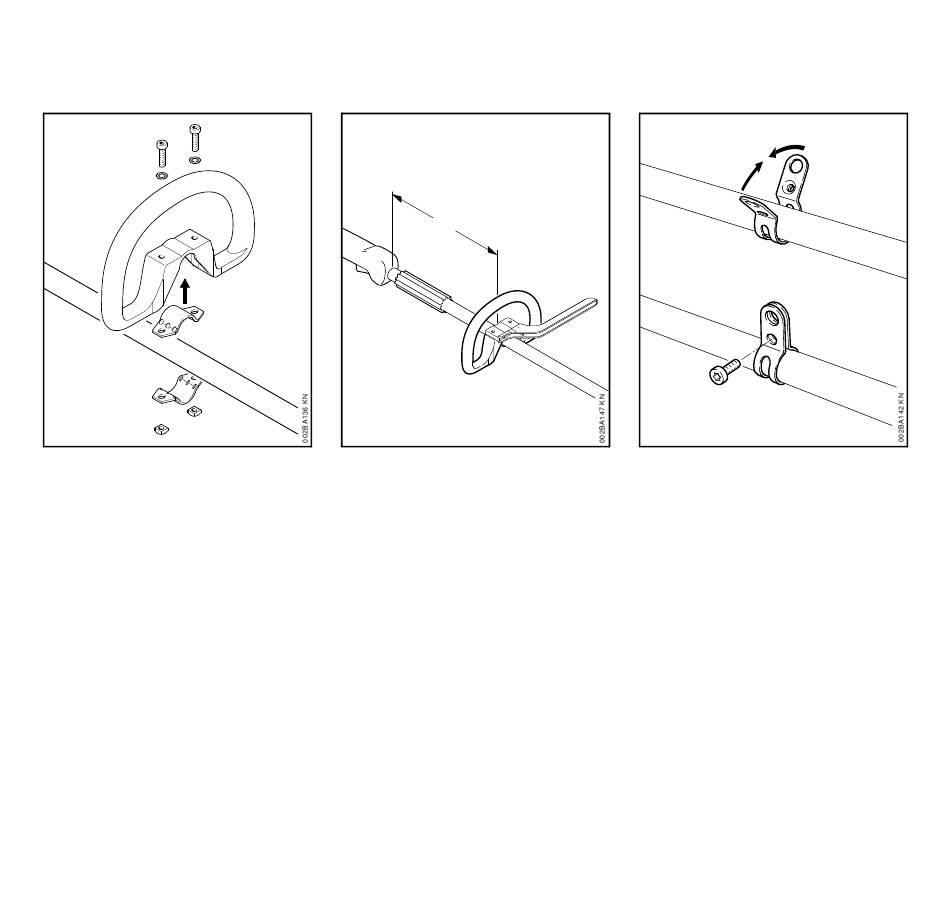

Montage de la poignée circulaire
sans protection
Poser le
3 = collier dans la
4 = poignée circulaire – et les poser
ensemble sur le
5 = tube de protection ;
appliquer le
6 = collier ;
: faire coïncider les trous ;
poser la
7 = rondelle sur la
8 = vis et introduire la vis dans le trou ;
visser
1 = l'écrou à quatre pans sur la vis –
jusqu'en appui ;
: continuer comme décrit au chapitre
« Fixation de la poignée circulaire ».
20
A
9
10
Fixation de la poignée circulaire
Fixer la
4= poignée circulaire à une distance
A=environ 20 cm (8 pouces) de la
9= poignée de commande ;
: ajuster la poignée circulaire ;
: serrer les vis – en retenant les
écrous si nécessaire.
La
10= douille n'est montée que sur les
modèles destinés à certains pays ;
le cas échéant, elle doit se trouver
entre la poignée circulaire et la poi-
gnée de commande.
Montage de l'anneau de
suspension
4
: Pour le positionnement de l'anneau
de suspension
« Principales pièces ».
Appliquer le
1 = collier de telle sorte que le filetage
se trouve du côté gauche du tube
(côté utilisateur) ;
: refermer les deux pattes du collier et
les retenir ;
visser la
2 = vis M 6 x 14 ;
: ajuster l'anneau de suspension ;
: serrer la vis.
1)
Joint à la livraison ou disponible à
titre d'accessoire optionnel
FS 80, FS 80 R, FS 85, FS 85 R
1
1
2
1)
: voir
